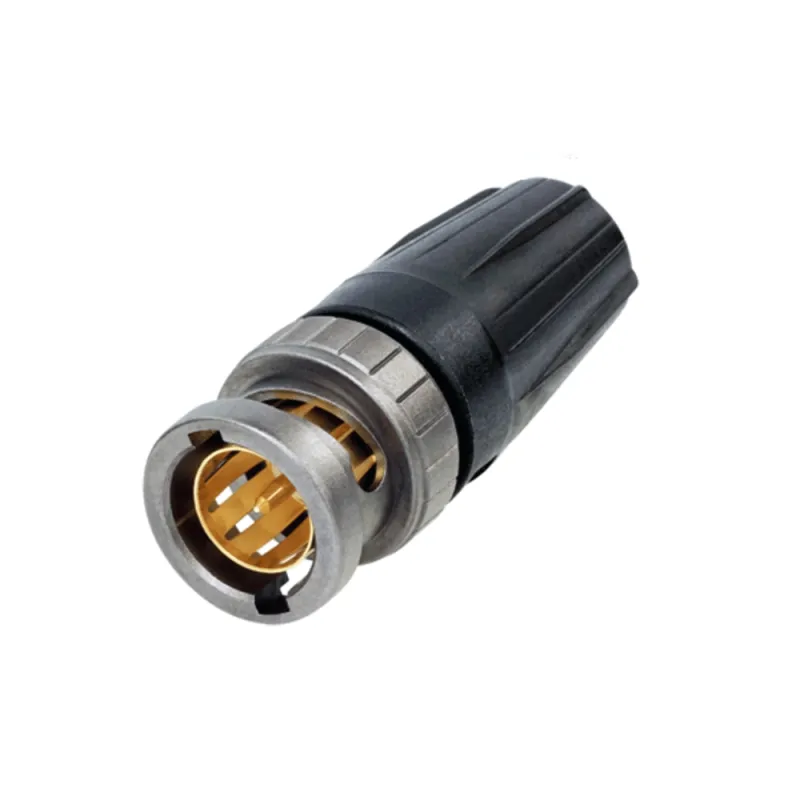

Neutrik NBNC75BFG7X rearTWIST UHD 12G-SDI BNC connector NBNC75BFG7X

Код продукта: 49074
€ 9,45 С НДС

Этого товара нет в наличии
SKU: 49074
Модель: NBNC75BFG7X
Ean: 7613187009518
Производитель: Neutrik

Состояние Новый продукт

Найдите похожие товары
Найдите похожие товары

AI assistant Помощник на основе искусственного интеллекта

Это бета-версия нашего нового чата с ИИ помощником, способного отвечать как на стандартные, так и на сложные вопросы о товарах и работе магазина.

или спросите

Какие функции? Есть в наличии? Акции и скидки?
Вид продуктаПровода, кабели
СоединенияBNC to BNC
ЦветЧерный
Задать вопрос

Быстрый заказ


This product is no longer in stock

Здесь вы можете ввести адрес доставки и/или данные компании, а также любую другую необходимую информацию.

Напишите свой отзыв

Neutrik NBNC75BFG7X rearTWIST UHD 12G-SDI BNC connector NBNC75BFG7X

Neutrik NBNC75BFG7X rearTWIST UHD 12G-SDI BNC connector NBNC75BFG7X

Напишите свой отзыв

Описание продукта

Neutrik NBNC75BFG7X "rearTWIST" UHD 12G-SDI 4K 8K BNC connector

Suitable cable:
Canare L-2.5CHWS

The rearTWIST HD BNC cable connector offers a true 75Ω design and is perfectly suitable for HD applications.
The patented rearTWIST boot guarantees easy access even in high density applications and offers color coding.

Suitable cable:
Canare L-2.5CHWS

Crimp size:
Pin: 1.07 mm (square)
Shield: 5.00 mm (hex)

Features & Benefits

  • “rearTWIST Principle” locking/unlocking using the easily accessible soft touch boot (Patent DE 100 48507)
  • Ideal for recessed bulkheads where access to the “head” of the connector might be an issue. These connectors turn from the back and not the front.
  • True 75 ? design meets the stringent HDTV / DVD requirements
  • Leading area: Avoids tilting due to side forces to protect contacts from deformation. Guarantees a lifetime of min. 1000 mating cycles!
  • Snug-fit center pin insert provides tactile feedback
  • Shield and jacket crimp technology prevents the problem of an exposed grounding braid on cable assemblies
  • Excellent cable protection and retention
  • Precise Swiss machined brass parts for outstanding durability
  • Accessories include color coded boots in 10 standard colors, crimp tool and dies

Technical Information:

Product
  • Title: NBNC75BFG7X
  • Connection Type: BNC 75 Ω
  • Gender: male
Electrical
  • Contact resistance: ≤ 3 mΩ
  • Contact resistance: ≤ 2 mΩ
  • Dielectric strength: 1,5 kVdc
  • Impedance: 75 Ω
  • Insulation resistance: > 5 GΩ
  • Rated voltage: <50 V
  • VSWR:

≤1.06 / >30 dB up to 6 GHz
≤1.13 / >24 dB up to 12 GHz
≤1.22 / >20 dB up to 18 Ghz

Mechanical
  • Cable O.D.: 4.7 mm
  • Cable retention: > 30 N (Center)
  • Crimp size: 5,00 Hex crimp (shield)
  • Crimp size (pin): 1,07 crimp
  • Insertion force: < 25 N
  • Lifetime: > 1000 mating cycles
  • Locking device: Bayonett
  • Cable anchoring: Jacket crimping
Material
  • Contacts: Brass: (CuZn35Pb2), 0.2 µm AuCo (Center contact)
  • Insert: PP
  • Shell: Brass (CuZn39Pb3)
  • Shell plating: Antraloy

Environmental
  • Temperature range: -30 °C to +85 °C
  • Contact crimpability: Complies with IEC 60803 and IEC 60352-2
