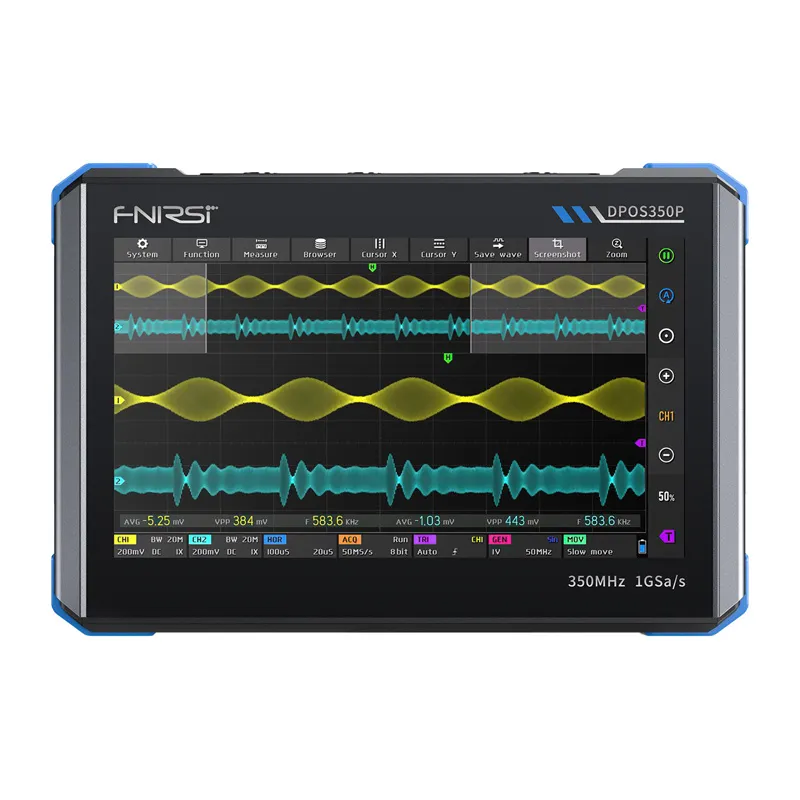

FNIRSI DPOS350P 4-в-1 цифровой осциллограф

FNIRSI DPOS350P 4-в-1 Цифровой Осциллограф

FNIRSI DPOS350P - это универсальный цифровой осциллограф, разработанный для удобной и интуитивно понятной работы. Он оснащен большим 7-дюймовым сенсорным экраном для четкого просмотра сигналов и быстрого доступа к ключевым функциям. Он сочетает в себе функции осциллографа, генератора сигналов, спектроанализатора и анализатора частотной характеристики, что делает его подходящим для широкого спектра измерительных приложений. Высокая полоса пропускания, быстрая выборка и большая память обеспечивают точный анализ сигналов, в то время как продвинутые режимы визуализации улучшают читаемость измерений.

Полный контроль над сигналом

Большой 7-дюймовый сенсорный экран обеспечивает полный обзор анализируемого сигнала и точный контроль параметров. Четкий интерфейс позволяет быстро понять поведение системы, а высокое качество изображения делает DPOS350P незаменимым инструментом для диагностики и тестирования.

Максимальная функциональность

FNIRSI DPOS350P - это современный 4-в-1 осциллограф, который предлагает функции четырех различных устройств. Это осциллограф (2 канала, 350 МГц полоса пропускания, 1 ГСа/с выборка, 8-битное разрешение, 50 000 форм волн в секунду), генератор сигналов (до 50 МГц), спектроанализатор (диапазон 200 кГц - 350 МГц) и анализатор частотной характеристики (100 кГц - 50 МГц). Такой широкий спектр функций означает, что одно устройство заменяет несколько специализированных инструментов, экономя пространство и время.

Высокая производительность измерений

Модель DPOS350P предлагает полосу пропускания 350 МГц, скорость выборки 1 ГСа/с и глубину памяти 60 кпт, что обеспечивает точное воспроизведение сигналов и стабильные измерения даже при сложных формах волн. FNIRSI DPOS350P позволяет проводить анализ графиков Боде в диапазоне 100 Гц - 50 МГц с регулируемой частотой, амплитудой возбуждения и смещением. Это идеальный инструмент для тестирования усилителей, фильтров и цепей питания, позволяя быстро и точно оценить частотную характеристику цепи.

Расширенный спектр и EMI анализ

Устройство охватывает диапазон частот от 200 кГц до 350 МГц и позволяет точно вручную настраивать ключевые параметры (начальные/конечные частоты, полоса пропускания, уровень отсчета, затухание и длину FFT). Функции измерения курсора и расширенные режимы визуализации доступны, включая впечатляющий и чрезвычайно четкий 3D Waterfall вид. Это делает осциллограф идеальным для EMI тестирования, анализа RF сигналов и гармонического обнаружения.

Невидимые сигналы как никогда раньше

Цифровая флуоресцентная технология обеспечивает исключительную четкость сигнала и точное воспроизведение цветов. Кроме того, продвинутая фильтрация шума улучшает обнаружение и представление волн, позволяя более точный анализ сигналов. Поддержка 8-16 битной технологии поднимает четкость изображения на новый уровень.

Дизайн планшета, который облегчает работу

Тонкий корпус в элегантном черном исполнении с синими акцентами сочетает в себе современный дизайн и эргономику. Планшетный форм-фактор позволяет удобно работать одной рукой, а сенсорный интерфейс делает все функции сразу доступными без ненужных меню и сложной навигации. Это устройство, которое естественно адаптируется к рабочему ритму пользователя. Осциллограф поддерживает несколько языков, включая английский, китайский, русский и португальский, что делает его идеальным для международных условий.

В комплекте

• Зонд 350 МГц x2
• QC18W зарядное устройство
• USB кабель
• Крокодиловые зажимы
• Руководство пользователя

Общие

• Модель Fnirsi
• Модель DPOS350P
• Стартовая конфигурация 5 предустановок
• Языки Китайский / Английский / Русский / Португальский
• Диагональ экрана 7 дюймов
• Разрешение экрана 1024 x 600 пикселей
• Технология экрана IPS, полный угол обзора
• Режим взаимодействия Емкостный сенсорный экран
• Автоотключение 15 минут - 1 час / выключено
• Аккумулятор 3.7 В литий, 8000 мАч
• Время работы около 3 часов
• Время зарядки около 5 часов
• Общее потребление энергии 10 Вт
• Размеры устройства 190 x 128 x 37 мм

Анализатор частотной характеристики (FRA)

• Частота возбуждающего сигнала 100 Гц - 50 МГц
• Амплитуда возбуждающего сигнала 0 - 5 Вpp
• Количество частотных точек 20 - 500
• Измерение курсора частота / усиление / фаза
• Режим работы одиночный / циклический

Спектроанализатор (SA)

• Метод преобразования FFT
• Частотный диапазон 200 кГц - 350 МГц
• Диапазон уровней 60 дБмВ - +260 дБмВ
• Измерение курсора частота / амплитуда
• Поддерживается график Waterfall
• Поддерживается 3D график Waterfall

Осциллограф

• Количество каналов 2
• Полоса пропускания 350 МГц
• Макс. частота выборки 1 ГСа/с
• Глубина памяти 60 кпт
• Входное сопротивление 1 М / 14 пФ
• Диапазон временной базы 5 нс - 50 с
• Вертикальная чувствительность 2 мВ - 20 В (1)
• Защита от перенапряжения до 400 В
• Яркость формы волны регулируемая
• Поддержка цифровой флуоресценции
• Измерения параметров 12 типов
• Обнаружение триггера цифровое

Генератор сигналов (SG)

• Типы форм волн 14 стандартных + захваченная форма волны
• Частота 0 - 50 МГц (синус), другие формы волн до 10 М / 5 М / 3 М
• Амплитуда 0 - 5 Вpp
• Смещение 2.5 В - +2.5 В
• Сохраненные пользовательские формы волн 500 наборов
