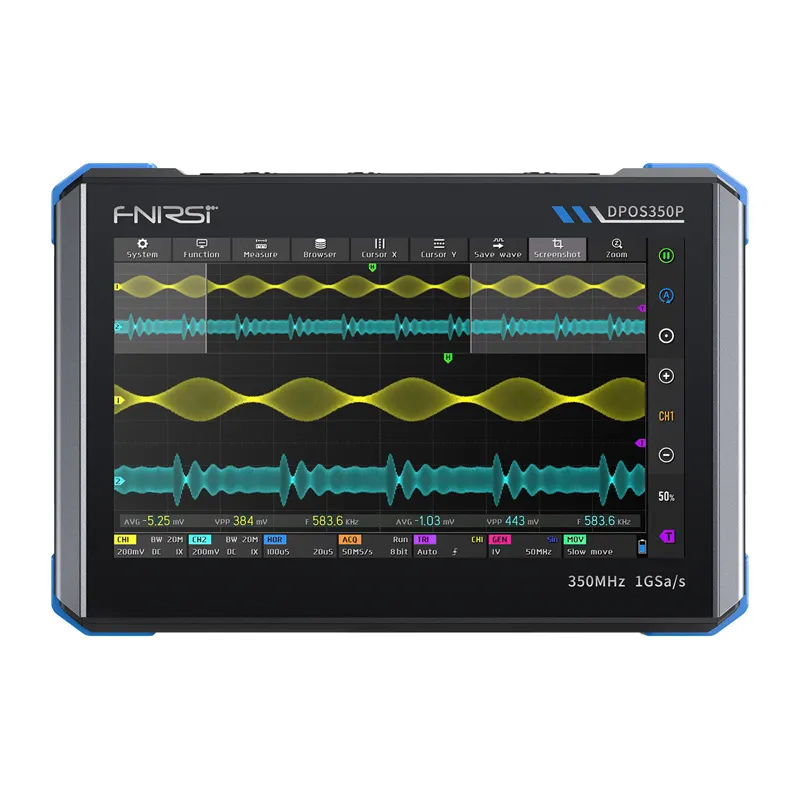

FNIRSI DPOS350P 4-in-1 digitālais osiloskops

FNIRSI DPOS350P 4-in-1 Digitālais Osiloskops

FNIRSI DPOS350P ir daudzfunkcionāls digitālais osiloskops, kas paredzēts ērtai un intuitīvai darbībai. Tam ir liels 7 collu skārienekrāns skaidrai signālu skatīšanai un ātrai piekļuvei galvenajām funkcijām. Tas apvieno osiloskopa, signālu ģeneratora, spektra analizatora un frekvenču atbildes analizatora funkcijas, padarot to piemērotu plaša mēroga mērījumu pielietojumiem. Augsta joslas platuma, ātra paraugu ņemšana un liela atmiņa nodrošina precīzu signālu analīzi, kamēr uzlabotie vizualizācijas režīmi uzlabo mērījumu lasāmību.

Pilnīga kontrole pār signālu

Lielais 7 collu skārienekrāns nodrošina pilnu analizētā signāla skatu un precīzu parametru kontroli. Skaidra saskarne ļauj ātri saprast sistēmas uzvedību, un augsta attēla kvalitāte padara DPOS350P par neaizvietojamu instrumentu diagnostikai un testēšanai.

Maksimālā funkcionalitāte

FNIRSI DPOS350P ir moderns 4-in-1 osiloskops, kas piedāvā četru dažādu ierīču funkcijas. Tas ir osiloskops (2 kanāli, 350 MHz joslas platums, 1 GSa/s paraugu ņemšana, 8 bitu izšķirtspēja, 50,000 viļņu sekundē), signālu ģenerators (līdz 50 MHz), spektra analizators (200 kHz - 350 MHz diapazons) un frekvenču atbildes analizators (100 kHz - 50 MHz). Šāds plašs funkciju klāsts nozīmē, ka viena ierīce aizstāj vairākas specializētas ierīces, ietaupot vietu un laiku.

Augsta mērījumu veiktspēja

DPOS350P modelis piedāvā 350 MHz joslas platumu, 1 GSa/s paraugu ņemšanas ātrumu un 60 kpts atmiņas dziļumu, kas nodrošina precīzu signālu atveidošanu un stabilus mērījumus pat ar sarežģītiem viļņiem. FNIRSI DPOS350P ļauj veikt Bodé diagrammu analīzi 100 Hz - 50 MHz diapazonā, ar regulējamu frekvenci, eksitācijas amplitūdu un offset. Tas ir ideāls instruments pastiprinātāju, filtrus un jaudas ķēžu testēšanai, ļaujot ātri un precīzi novērtēt ķēdes frekvenču atbildi.

Uzlabota spektra un EMI analīze

Ierīce aptver frekvenču diapazonu no 200 kHz līdz 350 MHz un ļauj precīzi manuāli pielāgot galvenos parametrus (sākuma/beigu frekvences, joslas platumu, atsauces līmeni, attiecību un FFT garumu). Kursoru mērījumu funkcijas un uzlabotie vizualizācijas režīmi ir pieejami, tostarp iespaidīgs un ārkārtīgi skaidrs 3D Waterfall skats. Tas padara osiloskopu ideālu EMI testēšanai, RF signālu analīzei un harmonisko detektēšanai.

Signāla redzamība kā nekad agrāk

Digitālā fluorescences tehnoloģija nodrošina izcilu signāla skaidrību un precīzu krāsu atveidošanu. Turklāt uzlabota trokšņu filtrēšana uzlabo viļņu noteikšanu un prezentāciju, ļaujot veikt precīzāku signālu analīzi. Atbalsts 8-16 bitu tehnoloģijai paaugstina attēla skaidrību līdz jaunam līmenim.

Planšetdatora dizains, kas atvieglo darbu

Tievā korpusa eleganta melna apdare ar zilām akcentiem apvieno modernu dizainu ar ergonomiku. Planšetdatora forma ļauj ērti darboties ar vienu roku, un skārieninterfeiss padara visas funkcijas uzreiz pieejamas bez nevajadzīgām izvēlnēm un sarežģītas navigācijas. Šī ir ierīce, kas dabiski pielāgojas lietotāja darba ritmam. Osiloskops atbalsta vairākas valodas, tostarp angļu, ķīniešu, krievu un portugāļu, padarot to ideāli piemērotu starptautiskām vidēm.

Iekļauts

• 350 MHz zonde x2
• QC18W lādētājs
• USB kabelis
• Alligatora klipsa vadi
• Lietotāja rokasgrāmata

Vispārīgi

• Modelis Fnirsi
• Modelis DPOS350P
• Starta konfigurācija 5 iepriekš iestatījumi
• Valodas Ķīniešu / Angļu / Krievu / Portugāļu
• Ekrāna diagonāle 7 collas
• Ekrāna izšķirtspēja 1024 x 600 pikseļi
• Ekrāna tehnoloģija IPS, pilns skatīšanās leņķis
• Interakcijas režīms Kapacitatīvs skārienekrāns
• Automātiskā izslēgšanās 15 minūtes - 1 stunda / izslēgts
• Akkumulators 3.7 V litija, 8000 mAh
• Darbības laiks aptuveni 3 stundas
• Uzlādes laiks aptuveni 5 stundas
• Kopējā jaudas patēriņš 10 W
• Ierīces izmēri 190 x 128 x 37 mm

Frekvenču atbildes analizators (FRA)

• Eksitācijas signāla frekvence 100 Hz - 50 MHz
• Eksitācijas signāla amplitūda 0 - 5 Vpp
• Frekvenču punktu skaits 20 - 500
• Kursoru mērījums frekvence / iegūšana / fāze
• Darbības režīms vienreizējs / ciklisks

Spektra analizators (SA)

• Konversijas metode FFT
• Frekvenču diapazons 200 kHz - 350 MHz
• Līmeņa diapazons 60 dBmV - +260 dBmV
• Kursoru mērījums frekvence / amplitūda
• Atbalstīts Waterfall grafiks
• Atbalstīts 3D Waterfall grafiks

Osiloskops

• Kanālu skaits 2
• Joslas platums 350 MHz
• Maks. paraugu ņemšanas frekvence 1 GSa/s
• Atmiņas dziļums 60 kpts
• Ievades pretestība 1 M / 14 pF
• Laika bāzes diapazons 5 ns - 50 s
• Vertikālā jutība 2 mV - 20 V (1)
• Pārslodzes aizsardzība līdz 400 V
• Viļņu spilgtums regulējams
• Digitālā fluorescences atbalsts
• Parametru mērījumi 12 veidi
• Trigeru noteikšana digitālā

Signālu ģenerators (SG)

• Viļņu formas veidi 14 standarta + saglabāta viļņu forma
• Frekvence 0 - 50 MHz (sine), citi viļņi līdz 10 M / 5 M / 3 M
• Amplitūda 0 - 5 Vpp
• Offset 2.5 V - +2.5 V
• Saglabātās pielāgotās viļņu formas 500 komplekti
