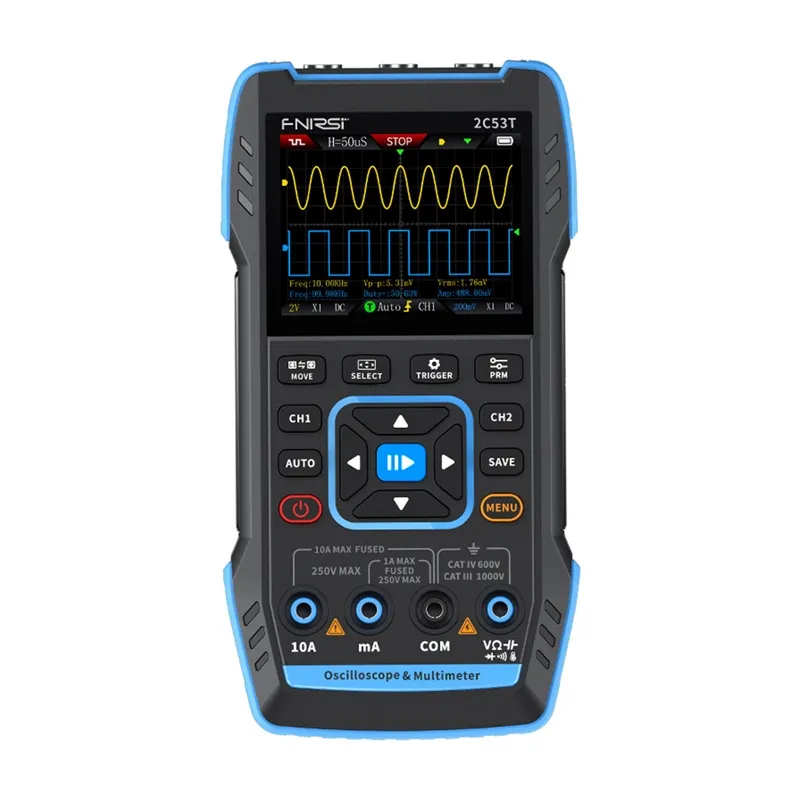

FNIRSI 2C53T 3-в-1 портативный осциллограф, мультиметр, генератор сигналов

FNIRSI 2C53T 3-в-1 портативный осциллограф, мультиметр, генератор сигналов

FNIRSI 2C53T сочетает функции осциллографа 250 МГц/250 MSa/s с 8-битным АЦП и 16 кбайтами памяти на канал (предварительный/последующий триггер), мультиметра до 19999 и генератора сигналов на 50 кГц. Входное сопротивление составляет 1 М 15 пФ с переключением AC/DC/GND. Прочный ABS-корпус с силиконовыми накладками, 2.8-дюймовый экран 320x240 px и аккумулятор на 3000 мАч (до 4 часов работы) обеспечивают мобильность и непрерывные измерения даже в сложных условиях. Устройство сертифицировано CAT II 300 V, с двумя керамическими предохранителями и схемой защиты от перенапряжения. С функцией записи формы волны и обновления прошивки вы всегда контролируете свои результаты и получаете доступ к последним функциям.

Цветной экран и мультиметр

2.8" дисплей с разрешением 320x240 px отображает волны в полном цвете с функцией "бесконечное послесвечение" (сохраняя след сигнала на экране даже после его исчезновения), сохраняя след волны на экране. Режимы YT, Rolling и XY (так называемые фигуры Лиссажу для анализа фазовых различий между сигналами) облегчают наблюдение за фазовыми соотношениями, а высокая яркость обеспечивает читаемость в любых условиях. Встроенный мультиметр с разрешением до 19999 позволяет измерять DC/AC, низкие и высокие токи, сопротивление, емкость, диоды, температуру и непрерывность (зуммер). Интеллектуальные защиты защищают пользователя и оборудование от перегрузки.

Совершенная аппаратная архитектура

Профессиональная комбинация ARM + FPGA + высокопроизводительного АЦП, используемая в настольных осциллографах, обеспечивает быстрое срабатывание и точное воспроизведение сигнала. Система триггера предлагает режимы Edge (восходящий/нисходящий), Pulse Width, Video и Slope с до 50 предтриггеров и 50 посттриггеров, так что даже самые короткие аномалии фиксируются без потери деталей.

Генератор сигналов

Встроенный генератор функций предлагает напряжение до 400 В и частоту до 50 кГц, а также 13 форм волн (синус, квадрат, треугольник, пила, наклон, импульс, шум и т.д.) с регулируемым смещением (сдвиг сигнала относительно нуля) и амплитудой в 10 мВ/деление, что позволяет тестировать фильтры, усилители и аналоговые схемы без дополнительного оборудования.

Автоматическая настройка измерений

Функция AUTO настраивает диапазон и триггер одной кнопкой, позволяя немедленно просматривать форму волны без временных затрат на конфигурацию. Поддержка дополнительных режимов Single и Normal упрощает работу с быстрыми полевыми измерениями. Один клик — и вы сохраняете скриншот формы волны в памяти осциллографа или напрямую на компьютер через USB. Это упрощает архивирование результатов и дальнейший анализ в любой среде.

Изолированные измерительные каналы

Два полностью независимых входа, CH1 и CH2, с полосой пропускания 50 МГц устраняют взаимные помехи, повышая точность измерений. Сэмплирование на 250 MSa/s воспроизводит PWM импульсы и пульсации источника питания с максимальной точностью.

Прочный дизайн

Силиконовый ABS (акрилонитрил-бутадиен-стирол) корпус обеспечивает устойчивость к падениям и ударам, а дорожки печатной платы с золотым покрытием устойчивы к коррозии. Аккумулятор на 3000 мАч гарантирует до 3 часов работы. Складная подставка позволяет разместить устройство под любым углом, а эргономичные кнопки и порт USB-C обеспечивают комфортную работу и зарядку.

В комплекте

• FNIRSI 2C53T 3-в-1 портативный осциллограф
• 10 измерительных зондов (1 шт.)
• Зонд с крокодилами
• Провода мультиметра
• Кабель для зарядки
• Сумка для переноски
• Руководство пользователя

Параметры продукта

• Экран 2.8-дюймовый HD цветной дисплей
• Разрешение 320 x 240
• Спецификации зарядки USB-C (5 В/1 А)
• Аккумулятор 3000 мАч литий-ионный
• Поддерживаемые функции осциллограф, генератор сигналов, мультиметр
• Время ожидания 6 часов (максимум в лаборатории)
• Язык китайский и английский
• Размеры 167 x 89 x 35 мм
• Вес 300 г

Параметры осциллографа

• Каналы Двухканальный
• Сэмплирование 250 MSa/s
• Аналоговая полоса пропускания 50 МГц (каждый канал независимо 50 МГц)
• Глубина памяти 1 кбайт
• Сопротивление 1 М
• Диапазон временной базы 10 нс - 20 с
• Вертикальная чувствительность 10 мВ/деление - 10 В/деление
• Максимальное измерительное напряжение 400 В
• Режим триггера AUTO/Normal/Single
• Режим отображения Y-T/Rolling/X-Y
• Связь AC/DC
• Сохранение следа OFF, 500 мс, 1 с
• Математические функции 8 основных операций + FFT
• Фиксация формы волны Да
• Экспорт формы волны Да
• Измерение курсора Да

Параметры генератора сигналов

• Канал Один канал
• Частота 1 Гц - 50 кГц
• Амплитуда 0.1 - 3.0 В

Параметры мультиметра

• DC напряжение 1.9999 В / 19.999 В / 199.99 В / 1000 В
• AC напряжение 1.9999 В / 19.999 В / 199.99 В / 750.0 В
• DC ток 19.999 мА / 199.99 мА / 1.9999 А / 9.999 А
• AC ток 19.999 мА / 199.99 мА / 1.9999 А / 9.999 А
• Сопротивление 9.999 М / 1.9999 М / 199.99 к / 19.999 к
• Ёмкость 9.999 мФ / 99.99 мФ
• Температура -55 C до 1300 C
• Измерение диодов Да
• Тест на непрерывность Да

FNIRSI 2C53T 3-в-1 портативный осциллограф, мультиметр и генератор сигналов

FNIRSI 2C53T объединяет функции осциллографа с частотой 250 МГц/250 Мса/с с 8-битным АЦП и буфером памяти 16 кточек на канал (до/после триггера), мультиметра до 19999 и генератора сигналов с частотой 50 кГц. Входное сопротивление составляет 1 М 15 пФ с переключением AC/DC/GND. Прочный корпус из ABS с силиконовыми накладками, 2.8-дюймовый экран 320x240 пикселей и аккумулятор на 3000 мАч (до 4 часов работы) обеспечивают мобильность и непрерывные измерения даже в сложных условиях. Устройство сертифицировано CAT II 300 V, с двумя керамическими предохранителями и схемой защиты от перенапряжения. С функцией записи формы волны и обновления прошивки вы всегда контролируете свои результаты и получаете доступ к последним функциям.

Цветной экран и мультиметр

2.8" дисплей с разрешением 320x240 пикселей отображает волны в полном цвете с функцией "бесконечный след" (сохраняет след сигнала на экране даже после его исчезновения), сохраняя след волн на экране. Режимы YT, Rolling и XY (так называемые фигуры Лиссажу для анализа фазовых различий между сигналами) облегчают наблюдение за фазовыми отношениями, а высокая яркость обеспечивает читаемость в любых условиях. Встроенный мультиметр с разрешением до 19999 позволяет измерять DC/AC, низкие и высокие токи, сопротивление, емкость, диоды, температуру и непрерывность (зуммер). Интеллектуальные защиты защищают пользователя и оборудование от перегрузки.

Современная аппаратная архитектура

Профессиональная комбинация ARM + FPGA + высокопроизводительного АЦП, используемая в настольных осциллографах, обеспечивает быстрое срабатывание и точное воспроизведение сигнала. Система триггера предлагает режимы Edge (восходящий/нисходящий), Ширина импульса, Видео и Наклон с до 50 предтриггеров и 50 посттриггеров, так что даже самые короткие аномалии фиксируются без потери деталей.

Генератор сигналов

Встроенный генератор функций предлагает напряжение до 400 В и частоту до 50 кГц, а также 13 форм волн (синус, квадрат, треугольник, пила, наклон, импульс, шум и т.д.) с регулируемым смещением (сдвиг сигнала относительно нуля) и амплитудой в 10 мВ/деление, что позволяет тестировать фильтры, усилители и аналоговые схемы без дополнительного оборудования.

Автоматическая настройка измерений

Функция AUTO настраивает диапазон и триггер одной кнопкой, позволяя немедленно просматривать форму волны без временных затрат на конфигурацию. Поддержка дополнительных режимов Single и Normal упрощает работу с быстрыми полевыми измерениями. Одного нажатия достаточно, чтобы сохранить снимок формы волны в памяти осциллографа или напрямую на компьютер через USB. Это упрощает архивирование результатов и дальнейший анализ в любых условиях.

Изолированные измерительные каналы

Два полностью независимых входа, CH1 и CH2, с полосой пропускания 50 МГц устраняют взаимные помехи, повышая точность измерений. Сэмплирование на 250 Мса/с воспроизводит PWM импульсы и пульсации источника питания с максимальной точностью.

Прочный дизайн

Корпус из ABS с силиконовым покрытием (акрилонитрил-бутадиен-стирол) обеспечивает устойчивость к падениям и ударам, а дорожки печатной платы с золотым покрытием устойчивы к коррозии. Аккумулятор на 3000 мАч гарантирует до 3 часов работы. Складная подставка позволяет разместить устройство под любым углом, а эргономичные кнопки и порт USB-C обеспечивают комфортную работу и зарядку.

В комплекте

• FNIRSI 2C53T 3-в-1 портативный осциллограф
• 10 измерительных зондов (1 шт.)
• Зонд с крокодилами
• Провода мультиметра
• Кабель для зарядки
• Сумка для переноски
• Руководство пользователя

Параметры продукта

• Экран 2.8-дюймовый HD цветной дисплей
• Разрешение 320 x 240
• Спецификации зарядки USB-C (5 В/1 А)
• Аккумулятор 3000 мАч литий-ионный
• Поддерживаемые функции Осциллограф, генератор сигналов, мультиметр
• Время ожидания 6 часов (максимум в лаборатории)
• Язык Китайский и английский
• Размеры 167 x 89 x 35 мм
• Вес 300 г

Параметры осциллографа

• Каналы Двухканальный
• Сэмплирование 250 Мса/с
• Аналоговая полоса пропускания 50 МГц (каждый канал независимо 50 МГц)
• Глубина памяти 1 кточка
• Сопротивление 1 М
• Диапазон временной базы 10 нс - 20 с
• Вертикальная чувствительность 10 мВ/деление - 10 В/деление
• Максимальное измерительное напряжение 400 В
• Режим триггера AUTO/Normal/Single
• Режим отображения Y-T/Rolling/X-Y
• Куплинг AC/DC
• Сохранение следа OFF, 500 мс, 1 с
• Математические функции 8 базовых операций + FFT
• Запись формы волны Да
• Экспорт формы волны Да
• Измерение курсором Да

Параметры генератора сигналов

• Канал Один канал
• Частота 1 Гц - 50 кГц
• Амплитуда 0.1 - 3.0 В

Параметры мультиметра

• DC напряжение 1.9999 В / 19.999 В / 199.99 В / 1000 В
• AC напряжение 1.9999 В / 19.999 В / 199.99 В / 750.0 В
• DC ток 19.999 мА / 199.99 мА / 1.9999 А / 9.999 А
• AC ток 19.999 мА / 199.99 мА / 1.9999 А / 9.999 А
• Сопротивление 9.999 М / 1.9999 М / 199.99 к / 19.999 к
• Емкость 9.999 мФ / 99.99 мФ
• Температура -55 C до 1300 C
• Измерение диодов Да
• Тест на непрерывность Да
