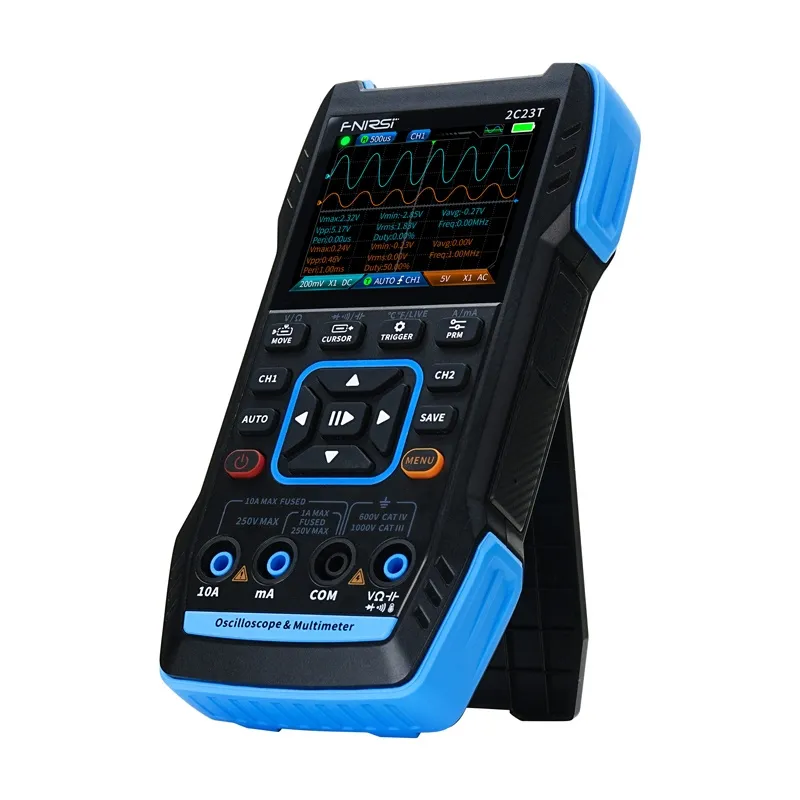

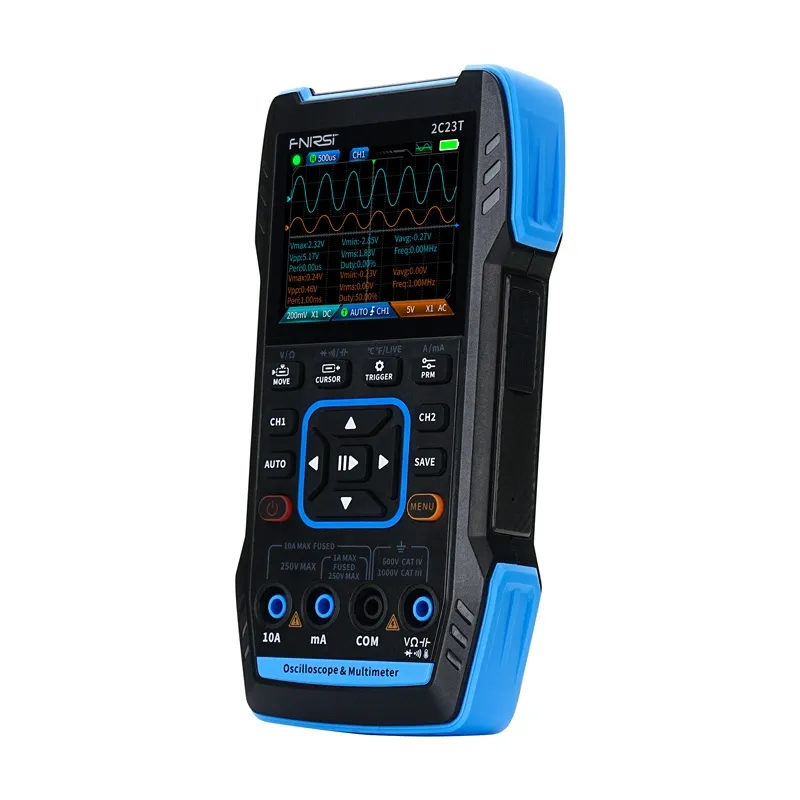

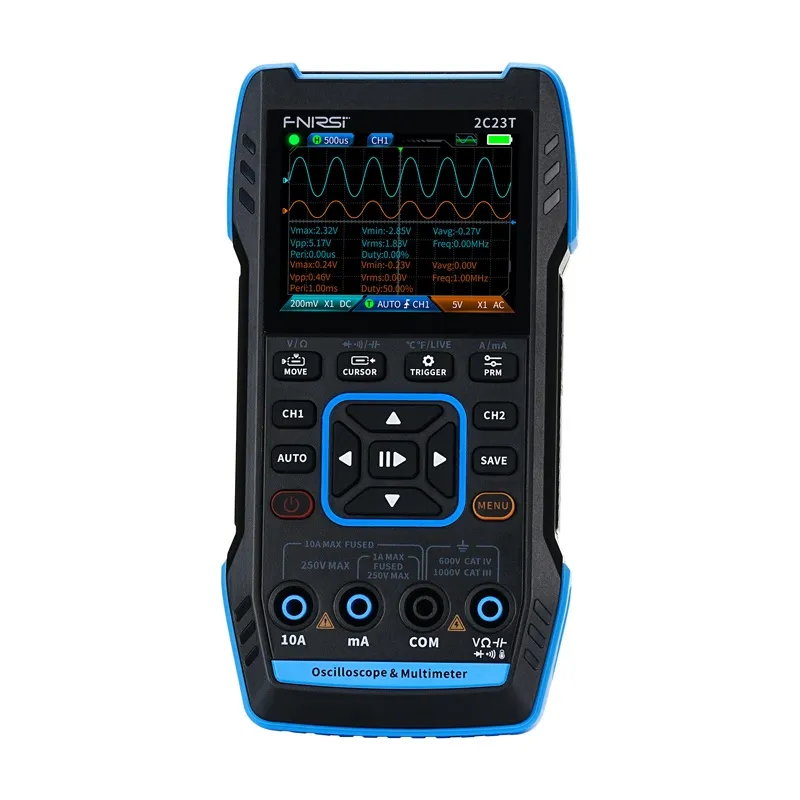

FNIRSI 2C23T Портативный 3-в-1 Осциллограф Мультиметр Генератор Сигналов

FNIRSI 2C23T портативный 3-в-1 осциллограф, мультиметр, генератор сигналов

FNIRSI 2C23T - это универсальный 3-в-1 измерительный инструмент, который сочетает в себе функции двухканального осциллографа, точного мультиметра и генератора сигналов. Компактный дизайн, интуитивно понятное управление и современные функции делают его идеальным выбором как для профессиональных, так и для начинающих инженеров-электронщиков. Встроенный аккумулятор на 3000 мАч обеспечивает до 8 часов работы, а 2.8 цветной экран с разрешением 320 x 240 пикселей позволяет удобно считывать данные в любых условиях.

Современный осциллограф с двумя каналами

Устройство предлагает двухканальный осциллограф с полосой пропускания 10 МГц и частотой дискретизации 50 МС/с. Каждый канал работает независимо, что устраняет помехи и повышает точность измерений. Благодаря хорошо продуманной аппаратной архитектуре (FPGA + ADC + MCU) FNIRSI 2C23T идеально воспроизводит даже самые мелкие детали сигналов. Он поддерживает автоматические, однократные и нормальные режимы триггера и позволяет автоматически настраивать параметры - всего один клик, чтобы получить четкий график. Вы можете сохранять снимки формы волны и экспортировать их на компьютер для удобного последующего анализа.

Мультиметр с широким диапазоном применения

Функция мультиметра позволяет точно измерять напряжение (AC до 750 В, DC до 1000 В), ток, сопротивление, ёмкость, диоды, непрерывность цепи, а также распознавание нулевого и фазного проводов. Измерение истинного RMS и автоматический выбор диапазона обеспечивают высокую точность и простоту использования. Интеллектуальная защита от перегрузки (с использованием керамических предохранителей) защищает устройство и пользователя. Данные измерений могут сохраняться на экране для удобного чтения и интерпретации.

Универсальный генератор сигналов

Встроенный генератор предлагает семь типов сигналов, включая синусоидальные, прямоугольные, треугольные, полный период, полупериод, шум и постоянный ток. Выходная частота варьируется от 1 Гц до 2 МГц, а амплитуда от 0.1 до 3.3 В. Пользователь также может регулировать коэффициент заполнения от 0 до 100. Это идеальный инструмент для тестирования электронных схем и отладки.

Продуманный дизайн и удобство использования

FNIRSI 2C23T изготовлен из прочного ABS-материала с дополнительным силиконовым чехлом для защиты от ударов и падений. Высококачественная печатная плата с золотым покрытием обеспечивает лучшую коррозионную стойкость и надежную работу. Удобная подставка позволяет стабильно размещать устройство на столе, а силиконовые кнопки обеспечивают комфортную работу. Порт USB-C позволяет быстро заряжать устройство, а ультратонкий дизайн (всего 3 см в толщину) делает устройство легким для размещения в сумке или рюкзаке.

Использование в различных ситуациях

FNIRSI 2C23T будет полезен как в мастерской, так и в полевых условиях. Он может измерять 220 В сетевое напряжение, анализировать импульсные сигналы, измерять несущую волну кварцевых осцилляторов, оценивать пульсации напряжения источников питания и тестировать аудиосигналы. Поддержка пяти языков (английский, русский, португальский, японский, немецкий) и обновления программного обеспечения обеспечивают универсальность и долговечность оборудования.

В комплекте

• осциллограф
• 10X зонд
• зонд с крокодиловым зажимом
• зонд с мультиметром
• кабель для зарядки
• руководство пользователя

Общие сведения

• Производитель FNIRSI
• Модель 2C23T
• Экран 2.8 HD цветной
• Разрешение экрана 320 x 240
• Зарядка через кабель Type-C (5V/1A)
• Аккумулятор литиевый, 3000 мАч
• Функции осциллограф, генератор звука, мультиметр
• Время ожидания 6 часов
• Поддерживаемые языки английский, русский, португальский, японский, немецкий
• Размеры 167 x 89 x 35 мм
• Вес 300 г

Осциллограф

• Канал Два канала
• Частота дискретизации 50M
• Аналоговая полоса пропускания 10M
• Память 32kb
• Импеданс 1M
• Диапазон временной базы 50нс-10с
• Вертикальная чувствительность 20мВ/дел-10В/дел (X1)
• Максимальное напряжение 400 В
• Режим триггера Автоматический, нормальный, однократный
• Тип триггера Восходящий фронт, нисходящий фронт
• Режим отображения YT/прокрутка
• Метод связи AC/DC
• Сохранение снимков формы волны Поддерживается
• Просмотр формы волны на компьютере Поддерживается

Генератор звука

• Канал Один
• Частота 1Гц-2МГц
• Амплитуда 0.1-3.3В

FNIRSI 2C23T портативный 3-в-1 осциллограф, мультиметр и генератор сигналов

FNIRSI 2C23T - это универсальный измерительный инструмент 3-в-1, который сочетает функции двухканального осциллографа, точного мультиметра и генератора сигналов. Компактный дизайн, интуитивное управление и современные функции делают его идеальным выбором как для профессиональных, так и для начинающих инженеров-электронщиков. Встроенный аккумулятор на 3000 мАч обеспечивает до 8 часов работы, а 2.8 цветной экран с разрешением 320 x 240 пикселей позволяет удобно считывать данные в любых условиях.

Продвинутый осциллограф с двумя каналами

Устройство предлагает двухканальный осциллограф с полосой пропускания 10 МГц и частотой дискретизации 50 МС/с. Каждый канал работает независимо, что устраняет помехи и повышает точность измерений. Благодаря хорошо продуманной аппаратной архитектуре (FPGA + ADC + MCU) FNIRSI 2C23T идеально воспроизводит даже мельчайшие детали сигналов. Он поддерживает автоматические, однократные и нормальные режимы триггера и позволяет автоматически настраивать параметры - всего один клик, чтобы получить четкий график. Вы можете сохранять снимки формы волны и экспортировать их на компьютер для дальнейшего анализа.

Мультиметр с широким диапазоном применения

Функция мультиметра позволяет точно измерять напряжение (AC до 750 В, DC до 1000 В), ток, сопротивление, ёмкость, диоды, непрерывность цепи, а также распознавание нулевого и фазного проводов. Измерение истинного RMS и автоматический выбор диапазона обеспечивают высокую точность и удобство использования. Интеллектуальная защита от перегрузки (с использованием керамических предохранителей) защищает устройство и пользователя. Данные измерений могут сохраняться на экране для удобного считывания и интерпретации.

Универсальный генератор сигналов

Встроенный генератор предлагает семь типов сигналов, включая синусоиду, прямоугольник, треугольник, полный период, полупериод, шум и DC. Выходная частота варьируется от 1 Гц до 2 МГц, а амплитуда от 0,1 до 3,3 В. Пользователь также может регулировать коэффициент заполнения от 0 до 100. Это идеальный инструмент для тестирования электронных схем и отладки цепей.

Продуманный дизайн и удобство использования

FNIRSI 2C23T изготовлен из прочного ABS-материала с дополнительным силиконовым чехлом для защиты от ударов и падений. Высококачественная печатная плата с золотым покрытием обеспечивает лучшую коррозионную стойкость и надежную работу. Удобная подставка позволяет надежно размещать устройство на столе, а силиконовые кнопки обеспечивают комфортную работу. Порт USB-C позволяет быстро заряжать устройство, а ультратонкий дизайн (всего 3 см в толщину) делает его легким для размещения в сумке или рюкзаке.

Использование в различных ситуациях

FNIRSI 2C23T будет полезен как в мастерской, так и в полевых условиях. Он может измерять 220 В сетевое напряжение, анализировать импульсные сигналы, измерять несущую волну кварцевых генераторов, оценивать колебания напряжения источников питания и тестировать аудиосигналы. Поддержка пяти языков (английский, русский, португальский, японский, немецкий) и обновления программного обеспечения обеспечивают универсальность и долговечность оборудования.

В комплекте

• осциллограф
• 10X зонд
• зонд с крокодилом
• зонд с мультиметром
• кабель для зарядки
• руководство пользователя

Общие характеристики

• Производитель FNIRSI
• Модель 2C23T
• Экран 2.8 HD цветной
• Разрешение экрана 320 x 240
• Зарядка через кабель Type-C (5В/1А)
• Аккумулятор литиевый, 3000 мАч
• Функции осциллограф, звуковой генератор, мультиметр
• Время ожидания 6 часов
• Поддерживаемые языки английский, русский, португальский, японский, немецкий
• Размеры 167 x 89 x 35 мм
• Вес 300 г

Осциллограф

• Канал Двухканальный
• Частота дискретизации 50M
• Аналоговая полоса пропускания 10M
• Память 32kb
• Импеданс 1M
• Диапазон временной базы 50нс-10с
• Вертикальная чувствительность 20мВ/дел-10В/дел (X1)
• Максимальное напряжение 400 В
• Режим триггера Автоматический, нормальный, однократный
• Тип триггера Восходящий край, нисходящий край
• Режим отображения YT/прокрутка
• Метод соединения AC/DC
• Сохранение скриншотов формы волны Поддерживается
• Просмотр формы волны на компьютере Поддерживается

Звуковой генератор

• Канал Одноканальный
• Частота 1Гц-2МГц
• Амплитуда 0.1-3.3В
