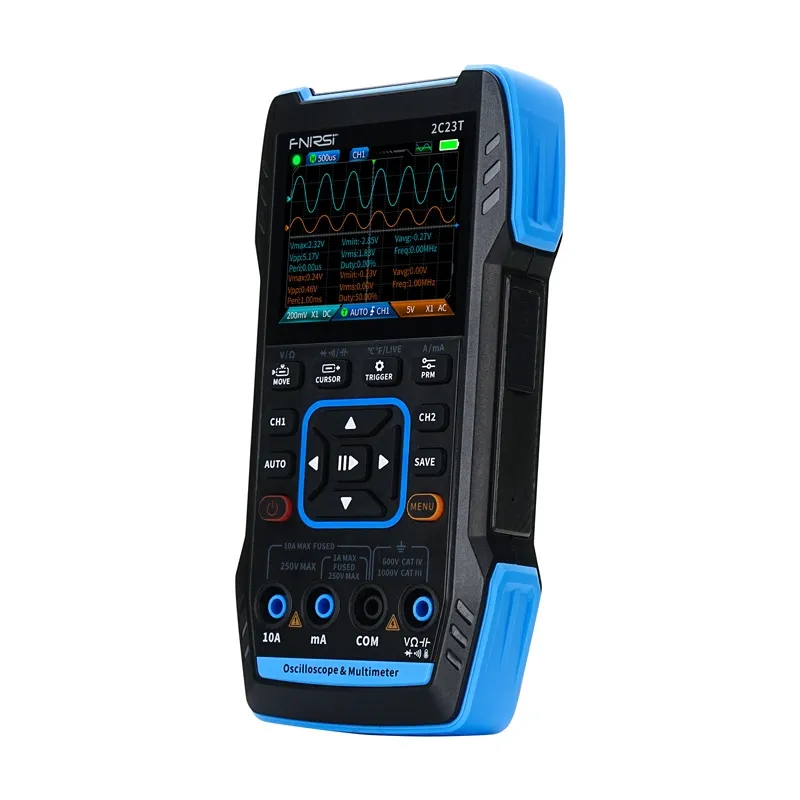

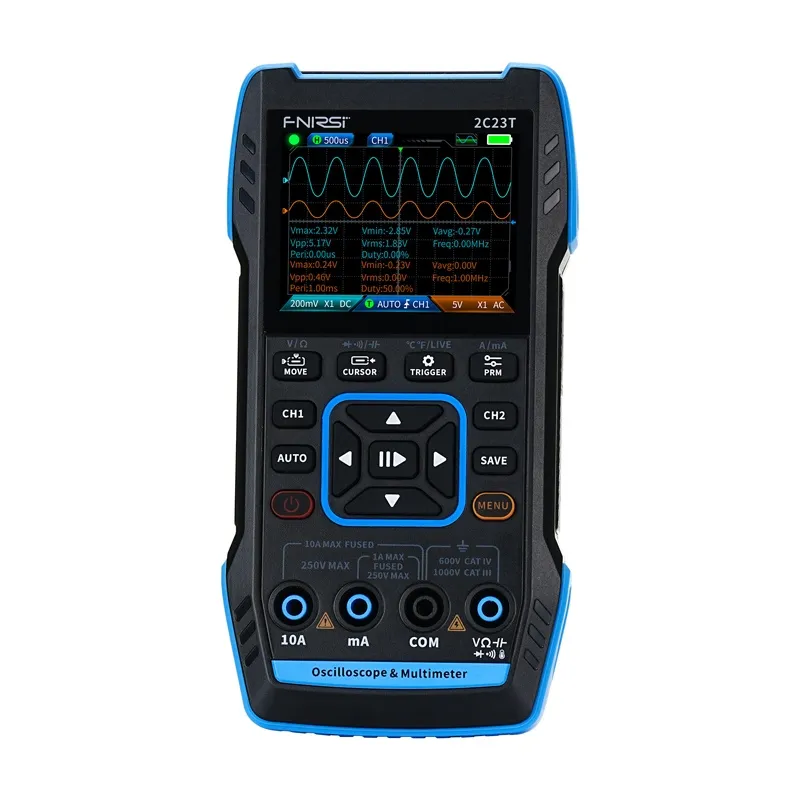

FNIRSI 2C23T Portatīvais 3-in-1 osciloskops, multimetra un signālu ģenerators

FNIRSI 2C23T Portatīvais 3-in-1 osciloskops, multimetra un signālu ģenerators

FNIRSI 2C23T ir daudzfunkcionāls 3-in-1 mērīšanas instruments, kas apvieno divu kanālu osciloskopu, precīzu multimetru un signālu ģeneratoru. Kompaktais dizains, intuitīvā saskarne un modernās funkcijas padara to piemērotu gan profesionāliem, gan iesācēju elektronikas inženieriem. Ierīcei ir iebūvēta 3000 mAh litija baterija, kas nodrošina līdz 8 stundām darbības laiku, un 2,8" krāsains HD ekrāns ar 320 x 240 pikseļu izšķirtspēju skaidrai nolasīšanai dažādos apstākļos.

Uzlabots divu kanālu osciloskops

Šī ierīce ir aprīkota ar divu kanālu osciloskopu ar 10 MHz analogās joslas platumu un 50 MS/s paraugu ņemšanas ātrumu. Katrs kanāls darbojas neatkarīgi, lai samazinātu traucējumus un uzlabotu mērījumu precizitāti. Aparatūras arhitektūra apvieno FPGA, ADC un MCU komponentes, lai precīzi atveidotu smalkas signāla detaļas. Ierīce atbalsta automātisko, vienreizējo un normālo trigerēšanas režīmu, kā arī vienas pogas automātisko pielāgošanu skaidrai viļņu formas attēlošanai. Lietotāji var saglabāt viļņu formas momentuzņēmumus un eksportēt tos datorā tālākai analīzei.

Multimetrs ar plašām mērīšanas iespējām

Multimetra funkcija mēra maiņstrāvas spriegumu līdz 750 V, līdzstrāvas spriegumu līdz 1000 V, strāvu, pretestību, kapacitāti, diodes un ķēdes nepārtrauktību. Tāpat tiek atbalstīta nulles un fāzes vadu atpazīšana. Patiesā RMS mērījums un automātiskā diapazona izvēle nodrošina augstu precizitāti un ērtu lietošanu. Ierīcei ir inteliģenta aizsardzība pret pārslodzi ar keramikas drošinātājiem lietotāja un ierīces drošībai. Mērījumu datus var turēt ekrānā ērtai nolasīšanai.

Universāls signālu ģenerators

Iebūvētais signālu ģenerators rada septiņus viļņu formu tipus: sinusoīdu, taisnstūra, trīsstūra, pilna perioda impulsu, pusperioda impulsu, troksni un līdzstrāvas signālus. Izvades frekvenču diapazons ir no 1 Hz līdz 2 MHz, ar amplitūdu, kas regulējama no 0,1 līdz 3,3 V. Aizpildījuma faktors ir regulējams no 0 līdz 100%, padarot to ideāli piemērotu elektronisko ķēžu testēšanai un atkļūdošanai.

Robusts dizains un lietotāja ērtības

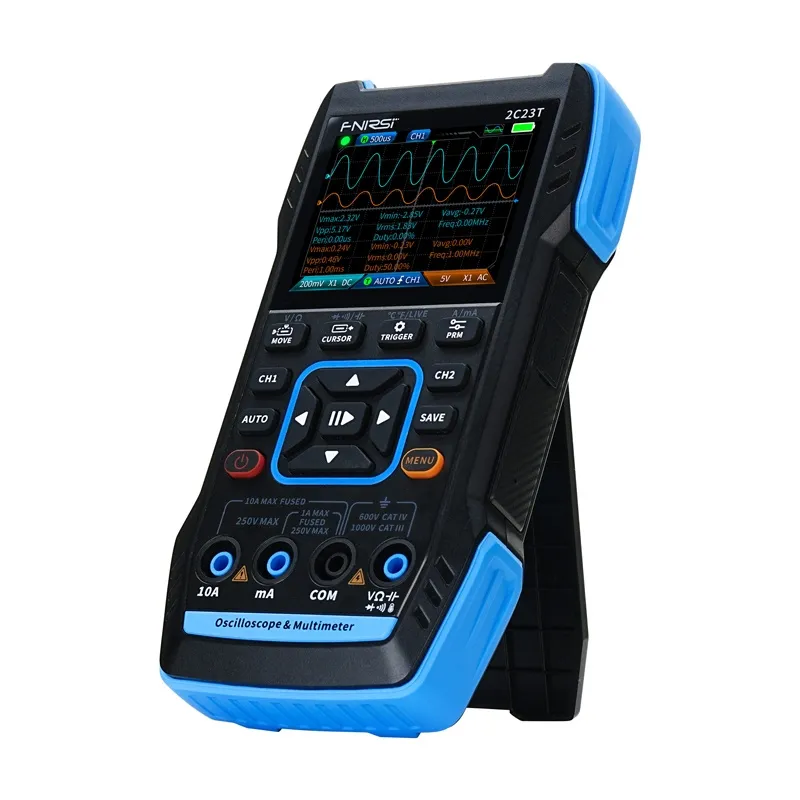

FNIRSI 2C23T korpuss ir izgatavots no izturīga ABS materiāla ar papildu silikona pārklājumu, kas uzlabo kritiena un trieciena izturību. Zelta pārklājuma PCB palielina korozijas izturību un uzticamību. Iebūvētais statīvs nodrošina stabilu novietojumu uz galda, un silikona pogas nodrošina ērtu darbību. Ierīce tiek uzlādēta, izmantojot USB Type-C portu (5V/1A), un tai ir ultra plāns profils ar 35 mm biezumu ērtai pārnēsāšanai.

Daudzveidīgas pielietošanas iespējas

Šī ierīce ir piemērota darbnīcai un lauka apstākļiem. Tā var mērīt tīkla spriegumu (220 V), analizēt impulsa signālus, mērīt kvarca oscilatora nesējviļņus, novērtēt barošanas sprieguma viļņojumu un pārbaudīt audio signālus. Atbalsta piecas valodas: angļu, krievu, portugāļu, japāņu un vācu, kā arī programmatūras atjauninājumus ilgtermiņa daudzpusībai.

Komplektā ietilpst

• Osciloskopa bloks
• 10X zonde
• Zonde ar krokodila skavu
• Multimetra zonde
• Uzlādes kabelis
• Lietotāja rokasgrāmata

Vispārējās specifikācijas

• Ražotājs: FNIRSI
• Modelis: 2C23T
• Ekrāns: 2.8" HD krāsains
• Ekrāna izšķirtspēja: 320 x 240 pikseļi
• Uzlāde: USB Type-C (5V/1A)
• Baterija: 3000 mAh litija
• Funkcijas: osciloskops, signālu ģenerators, multimetrs
• Gaida laiks: 6 stundas
• Atbalstītās valodas: angļu, krievu, portugāļu, japāņu, vācu
• Izmēri: 167 x 89 x 35 mm
• Svars: 300 g

Osciloskopa specifikācijas

• Kanāli: divi
• Paraugu ņemšanas frekvence: 50 MS/s
• Analogās joslas platums: 10 MHz
• Atmiņa: 32 KB
• Ieejas pretestība: 1 MΩ
• Laika bāzes diapazons: no 50 ns līdz 10 s
• Vertikālā jutība: no 20 mV/div līdz 10 V/div (X1)
• Maksimālais ieejas spriegums: 400 V
• Trigerēšanas režīmi: automātiskais, normālais, vienreizējais
• Trigerēšanas veidi: augošā mala, krītošā mala
• Attēlošanas režīmi: YT, ritināšana
• Savienojums: AC/DC
• Viļņu formas momentuzņēmumu saglabāšana: atbalstīta
• Viļņu formas skatīšana datorā: atbalstīta

Signālu ģeneratora specifikācijas

• Kanāls: viens
• Frekvenču diapazons: 1 Hz līdz 2 MHz
• Amplitūdas diapazons: 0.1 līdz 3.3 V
