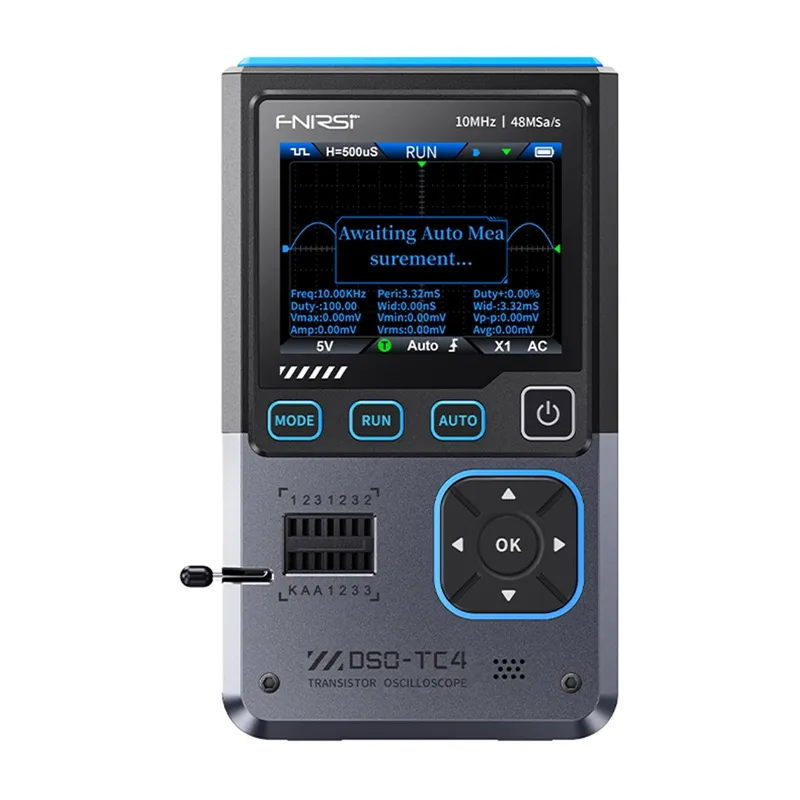

FNIRSI DSO-TC4 Portatīvais 3-in-1 Mini Osciloskops

Portatīvais mini 3-in-1 osciloskops FNIRSI DSO-TC4

FNIRSI DSO-TC4 ir ierīce, kas apvieno trīs funkcijas: digitālo osciloskopu, elektronisko komponentu testeri un signālu ģeneratoru. Apvienojot viļņu analīzi ar komponentu atpazīšanu un signālu testēšanas funkcijām, tas būs noderīgs servisa pielietojumos. Turklāt inteliģentā Anti-Burn funkcija aizsargā ieejas ķēdi no bojājumiem, ja mērīšanas zondes ir nepareizi pieslēgtas. Tas padara aprīkojumu drošu lietošanai pat mazāk pieredzējušiem lietotājiem.

Mērīšanas funkcijas un signālu analīze

Ierīce piedāvā mērīšanas joslu līdz 10 MHz un paraugu ņemšanas ātrumu 48 MSa/s. Tā var attēlot viļņus ar augstu detalizāciju un precizitāti, ļaujot reāllaikā analizēt sprieguma signālus. Ar 13 iepriekš definētām viļņu formām un frekvencēm no 0-50 kHz (amplitūda 0.1-3.0V), signālu ģenerators ļauj simulēt dažādas ķēdes darbības apstākļus.

Plašas komponentu testēšanas iespējas

Iekļautais komponentu testers automātiski atpazīst diodes, tranzistorus (ieskaitot MOSFET), rezistorus, kondensatorus un citus pasīvos un aktīvos komponentus. Ar testēšanas ligzdām un inteliģento komponentu noteikšanu ir iespējama ātra diagnostika un parametru identifikācija.

Ērta darbība

2.8 collu TFT krāsu ekrāns nodrošina viegli lasāmus datus un grafikus. Lietotāja saskarne atbalsta astoņas valodas, padarot ierīces konfigurāciju vienkāršu. Kontroles panelis ir izstrādāts ātrai piekļuvei galvenajām funkcijām, piemēram, automātiskajam režīmam, pauzei un režīma maiņai.

Savienojamība un barošana

Osciloskops ir aprīkots ar USB-C portu uzlādei un datu pārsūtīšanai. Spēja eksportēt viļņus uz datoru atvieglo tālāku analīzi un rezultātu arhivēšanu. Iebūvētā 1,500 mAh litija jonu akumulators nodrošina ilgstošu ierīces darbību, un automātiskā miega režīms pagarinās darbības laiku starp uzlādēm.

Iekļauts

• osciloskops
• P1600 zonde
• krokodila skava
• 3x testēšanas āķi
• lietotāja rokasgrāmata
• USB-C uzlādes kabelis
• adapteris

Specifikācijas

• Displejs TFT krāsu ekrāns 2.8 collas
• Barošana USB Type-C (5V/1A)
• Akmens litija jonu 3.7V, 1500mAh
• Reāllaika paraugu ņemšanas ātrums 48MSa/s
• Analogā josla 10 MHz
• Izmēri apmēram 90x142x27.5mm
• Svars 186 g

Portatīvais mini 3-in-1 osciloskops FNIRSI DSO-TC4

FNIRSI DSO-TC4 ir ierīce, kas apvieno trīs funkcijas: digitālo osciloskopu, elektronisko komponentu testeri un signālu ģeneratoru. Apvienojot viļņu analīzi ar komponentu atpazīšanu un signālu testēšanas funkcijām, tas būs noderīgs servisa pielietojumos. Turklāt inteliģentā Anti-Burn funkcija aizsargā ieejas ķēdi no bojājumiem, kad mērīšanas zondes ir nepareizi pieslēgtas. Tas padara aprīkojumu drošu lietošanai pat mazāk pieredzējušiem lietotājiem.

Mērījumu funkcijas un signālu analīze

Ierīce piedāvā mērījumu joslas platumu līdz 10 MHz un paraugu ņemšanas ātrumu 48 MSa/s. Tā spēj attēlot viļņus ar augstu detalizāciju un precizitāti, ļaujot reāllaika analīzi sprieguma signāliem. Ar 13 iepriekš definētiem viļņiem un frekvencēm diapazonā no 0-50 kHz (amplitūda 0.1-3.0V), signālu ģenerators ļauj simulēt dažādas ķēdes darbības apstākļus.

Plašas komponentu testēšanas iespējas

Iekļautais komponentu testers automātiski atpazīst diodes, tranzistorus (ieskaitot MOSFET), rezistorus, kondensatorus un citas pasīvās un aktīvās sastāvdaļas. Ar testēšanas ligzdām un inteliģento komponentu atklāšanu ir iespējama ātra diagnostika un parametru identifikācija.

Ērta darbība

2.8 collu TFT krāsu ekrāns nodrošina viegli lasāmus datus un grafikus. Lietotāja saskarne atbalsta astoņas valodas, padarot ierīces konfigurāciju vienkāršu. Kontroles panelis ir izstrādāts ātrai piekļuvei galvenajām funkcijām, piemēram, automātiskajam režīmam, pauzei un režīma maiņai.

Savienojamība un barošana

Osciloskops ir aprīkots ar USB-C portu uzlādei un datu pārsūtīšanai. Iespēja eksportēt viļņus uz datoru atvieglo tālāku analīzi un rezultātu arhivēšanu. Iebūvēta 1500 mAh litija jonu akumulators nodrošina ilgu ierīces darbību, un automātiskā miega režīms pagarinā darbības laiku starp uzlādēm.

Iekļauts

• osciloskops
• P1600 zonde
• krokodila skava
• 3x testēšanas āķi
• lietotāja rokasgrāmata
• USB-C uzlādes kabelis
• adapteris

Specifikācijas

• Displejs TFT krāsu ekrāns 2.8 collas
• Barošana USB Type-C (5V/1A)
• Akumulators Litija jons 3.7V, 1500mAh
• Reāllaika paraugu ņemšanas ātrums 48MSa/s
• Analogā joslas platums 10 MHz
• Izmēri apmēram 90x142x27.5mm
• Svars 186 g
