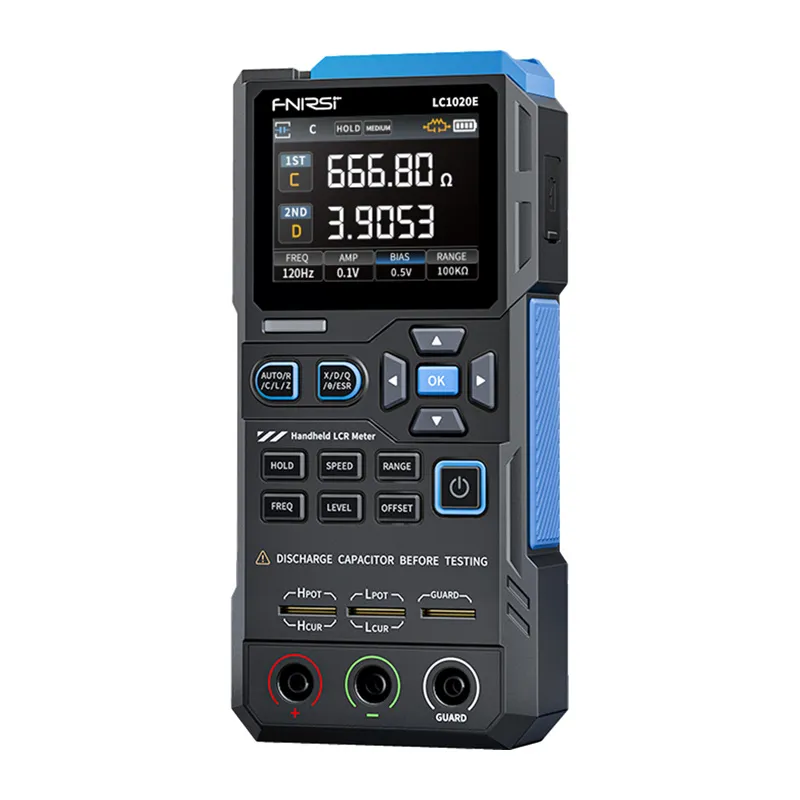

FNIRSI LC1020E Высокоточный портативный LCR-метр

Высокоточный портативный LCR-метр FNIRSI LC1020E

FNIRSI LC1020E — это компактный портативный LCR-метр, предназначенный для быстрого и точного измерения электронных компонентов. Он предлагает автоматическое распознавание компонентов, широкий диапазон тестовых частот, двойной вывод параметров и высокое разрешение измерений. С регулируемыми уровнями напряжения, встроенной поляризацией и усовершенствованной калибровкой он обеспечивает стабильные и надежные результаты. Цветной TFT-дисплей, функция хранения данных, USB-C зарядка и автоматическое отключение делают устройство удобным для повседневного использования как в лаборатории, так и в полевых условиях.

Автоматическое распознавание компонентов

Метр автоматически определяет тестируемый компонент как резистор, конденсатор или индуктивность и самостоятельно переключается в соответствующий режим измерения. Это делает тестирование быстрым, интуитивно понятным и свободным от риска неправильных настроек. С регулируемым диапазоном частот от 100 Гц до 100 кГц, поддержкой нескольких уровней частоты и возможностью измерения индуктивности, ёмкости, сопротивления и импеданса, FNIRSI LC1020E идеально подходит как для исследовательских и опытно-конструкторских лабораторий, так и для сервисных работ.

Двойной вывод и высокая точность

Устройство предлагает в десять раз большую точность измерений и базовую точность 0.05, что позволяет надежно анализировать даже самые требовательные и чувствительные электронные компоненты. Большой 2.8-дюймовый TFT цветной дисплей одновременно отображает два измеряемых параметра, что значительно ускоряет анализ и улучшает читаемость результатов, в то время как стабильный графический интерфейс позволяет комфортно работать даже при длительных измерениях.

Адаптация к тестируемому компоненту

Устройство предлагает пять тестовых частот и три уровня RMS напряжения, позволяя точно настраивать параметры измерения под конкретный компонент и его характеристики. Встроенная функция внутренней поляризации стабилизирует показания, уменьшает колебания результатов и позволяет точно тестировать компоненты, которые особенно чувствительны к изменениям напряжения. С функциями калибровки открытой и короткой цепи, метр эффективно устраняет влияние паразитной ёмкости и сопротивления измерительных проводов. Это обеспечивает стабильные, повторяемые и надежные результаты независимо от используемого оборудования, что имеет решающее значение в приложениях точных измерений.

Эффективность в обслуживании и производстве

FNIRSI LC1020E позволяет устанавливать номинальные значения и диапазоны допустимых отклонений, что облегчает обнаружение компонентов, отклоняющихся от нормы. Режим сортировки и тесты одним нажатием значительно повышают эффективность работы, особенно во время контроля качества, производственного тестирования и массового отбора компонентов. Устройство позволяет быстро зафиксировать текущее значение измерения и начать режим записи данных. Более того, оно создает четкую статистику в реальном времени, позволяя эффективно анализировать результаты, сравнивать измерения и значительно ускорять повседневную работу.

Эффективность, удобство и независимость от рабочего места

Встроенный литий-ионный аккумулятор, зарядка USB-C и функция автоматического отключения делают метр идеальным для работы в полевых условиях. Его компактный дизайн и полная функциональность позволяют измерять ёмкость, сопротивление, индуктивность, импеданс и тестировать электролитические конденсаторы в последовательных и параллельных цепях без необходимости в дополнительном оборудовании.

В комплекте

• метр
• кабель данных
• пластина для замыкания
• клемма для тестирования Кельвина
• испытательные провода (черный + красный)
• руководство пользователя

Технические характеристики

• Производитель FNIRSI
• Модель LC1020E
• Тестовая частота 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц
• Базовая точность 0.3
• Дисплей 2.8-дюймовый TFT LCD дисплей
• Разрешение дисплея Основной параметр 4.5 знаков, Вторичный параметр 4.5 знаков
• Параметры измерения Основные параметры AUTO / R / C / L / Z, Вторичные параметры X / D / Q / (угол фазы) / ESR
• Диапазон измерений Индуктивность (L) 0-100 Г, Ёмкость (C) 0-100 мФ, Сопротивление (R) 0-10 М
• Внутренняя поляризация (Bias) 0.0 В, 0.5 В
• Уровень тестового напряжения 0.1 В, 0.3 В, 0.6 В
• Функции калибровки Калибровка открытой цепи, калибровка короткой цепи (Short)
• Функция сравнения Используется для вычисления относительной ошибки между измеренным значением компонента и номинальным значением, представленным в процентах, и фильтрации результатов. Можно установить номинальные значения и допуски, с диапазоном допуска от 0.1 до 99.9.
• Функция записи Проверяет, соответствуют ли данные измеряемого компонента установленному номинальному значению и допуску, записывая количество успешных и неуспешных измерений.
• Конфигурация измерительных терминалов Трехконтактная, пятиконтактная
• Выходное сопротивление 100
• Коммуникационный интерфейс USB Type-C (виртуальный последовательный порт)
• Другие настройки Язык, яркость экрана и звуковые настройки, автоматическое отключение, настройки калибровки, информация о системе
