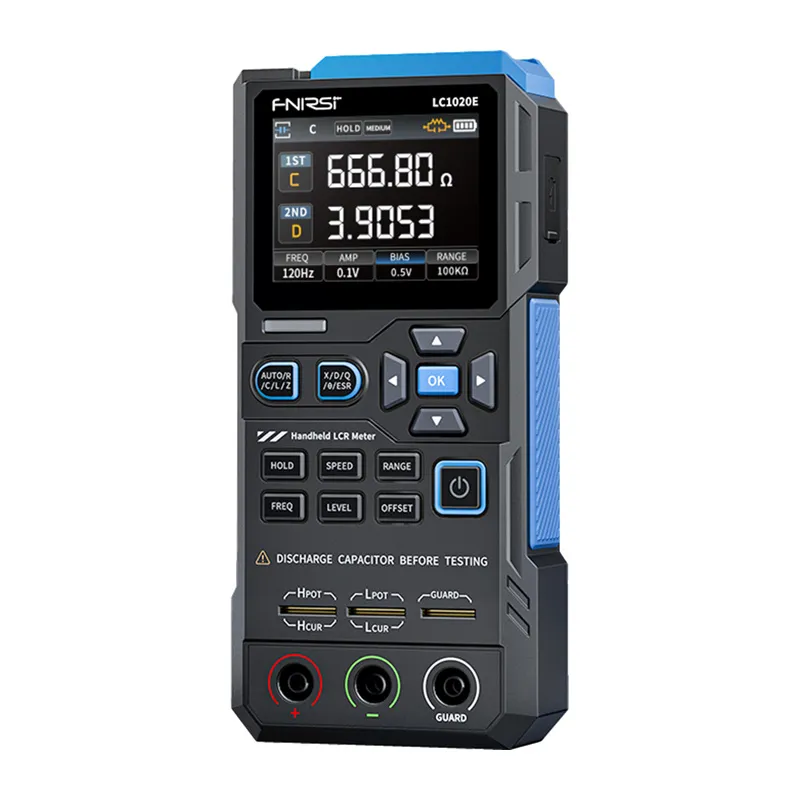

FNIRSI LC1020E Augstas precizitātes rokas LCR mērītājs

Augstas precizitātes rokas LCR mērītājs FNIRSI LC1020E

FNIRSI LC1020E ir kompakts, rokas LCR mērītājs, kas paredzēts ātrai un precīzai elektronisko komponentu mērīšanai. Tas piedāvā automātisku komponentu atpazīšanu, plašu testēšanas frekvenču diapazonu, divu parametru rādījumu un augstu mērījumu izšķirtspēju. Ar regulējamiem sprieguma līmeņiem, iebūvētu polarizāciju un uzlabotu kalibrāciju, tas nodrošina stabilus un uzticamus rezultātus. Krāsu TFT displejs, datu uzglabāšanas funkcija, USB-C uzlādējama akumulatora barošana un automātiska izslēgšanās padara ierīci ērtu ikdienas lietošanai, gan laboratorijā, gan uz vietas.

Automātiska komponentu atpazīšana

Mērītājs automātiski identificē testēto komponentu kā rezistoru, kondensatoru vai induktoru un pats pārslēdzas uz atbilstošo mērījumu režīmu. Tas padara testēšanu ātru, intuitīvu un brīvu no nepareizu iestatījumu riska. Ar regulējamu frekvenču diapazonu no 100 Hz līdz 100 kHz, atbalstu vairākiem frekvenču līmeņiem un iespēju mērīt induktivitāti, kapacitāti, pretestību un impedanci, FNIRSI LC1020E ir ideāls gan pētniecības un attīstības laboratorijām, gan servisa darbam.

Divkāršs rādījums un augsta izšķirtspēja

Ierīce piedāvā desmit reizes lielāku mērījumu precizitāti un pamatprecizitāti 0.05, ļaujot uzticami analizēt pat visprasīgākos un jutīgākos elektroniskos komponentus. Lielais 2.8 collu TFT krāsu displejs vienlaikus rāda divus mērījumu parametrus, kas būtiski paātrina analīzi un uzlabo rezultātu lasāmību, kamēr stabilā grafiskā saskarne ļauj ērti strādāt pat ilgstošu mērījumu laikā.

Adaptācija testētajai komponentai

Ierīce piedāvā piecus testēšanas frekvenču līmeņus un trīs RMS sprieguma līmeņus, ļaujot precīzi pielāgot mērījumu parametrus konkrētai komponentai un tās īpašībām. Iebūvētā iekšējā polarizācijas funkcija stabilizē rādījumus, samazina rezultātu svārstības un ļauj precīzi testēt komponentus, kas ir īpaši jutīgi pret sprieguma izmaiņām. Ar atvērtās un īsās kalibrācijas funkcijām mērītājs efektīvi novērš parazītiskās kapacitātes un testēšanas vadu pretestības ietekmi. Tas nodrošina stabilus, atkārtojamus un uzticamus rezultātus neatkarīgi no izmantotās iekārtas, kas ir būtiski precīzu mērījumu pielietojumos.

Efektivitāte apkalpošanā un ražošanā

FNIRSI LC1020E ļauj iestatīt nominālās vērtības un tolerances diapazonus, padarot vieglu komponentu atklāšanu, kas novirzās no normas. Klasifikācijas režīms un viena taustiņa testi būtiski palielina darba efektivitāti, īpaši kvalitātes kontroles, ražošanas testēšanas un masu komponentu atlases laikā. Ierīce ļauj ātri bloķēt pašreizējo mērījumu rezultātu un sākt datu ierakstīšanas režīmu. Turklāt tā veido skaidras reāllaika statistikas, ļaujot efektīvi analizēt rezultātus, salīdzināt mērījumus un būtiski paātrināt ikdienas darbu.

Efektivitāte, ērtums un neatkarība no darba vietas

Iebūvētais litija jonu akumulators, USB-C uzlāde un automātiskās izslēgšanās funkcija padara mērītāju ideālu darbam uz vietas. Tā kompaktais dizains un pilna funkcionalitāte ļauj mērīt kapacitāti, pretestību, induktivitāti, impedanci un testēt elektrolītiskos kondensatorus sērijveida un paralēlās ķēdēs bez papildu iekārtām.

Komplektā ietilpst

• mērītājs
• datu kabelis
• īsinātāja plate
• Kelvin testēšanas knaģis
• testēšanas vadi (melns + sarkans)
• lietotāja rokasgrāmata

Tehniskie dati

• Ražotājs FNIRSI
• Modelis LC1020E
• Testēšanas frekvence 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
• Pamatprecizitāte 0.3
• Displejs 2.8 collu TFT LCD displejs
• Displeja izšķirtspēja Galvenais parametrs 4.5 cipari, Sekundārais parametrs 4.5 cipari
• Mērījumu parametri Galvenie parametri AUTO / R / C / L / Z, Sekundārie parametri X / D / Q / (fāzes leņķis) / ESR
• Mērīšanas diapazons Induktivitāte (L) 0-100 H, Kapacitāte (C) 0-100 mF, Pretestība (R) 0-10 M
• Iekšējā polarizācija (Bias) 0.0 V, 0.5 V
• Testēšanas sprieguma līmenis 0.1 V, 0.3 V, 0.6 V
• Kalibrācijas funkcijas Atvērtā ķēde kalibrācija, īsās ķēdes kalibrācija (Short)
• Salīdzināšanas funkcija Izmanto, lai aprēķinātu relatīvo kļūdu starp mērīto komponenta vērtību un nominālo vērtību, kas tiek attēlota kā procents, un filtrētu rezultātus. Ir iespējams iestatīt nominālās vērtības un tolerances, ar tolerances diapazonu, kas regulējams no 0.1 līdz 99.9.
• Ierakstīšanas funkcija Pārbauda, vai mērītā komponenta dati atbilst noteiktajai nominālajai vērtībai un tolerancei, ierakstot veiksmīgu un neveiksmīgu mērījumu skaitu.
• Mērīšanas termināļu konfigurācija Trīs termināļu, piecu termināļu
• Izvades pretestība 100
• Komunikācijas saskarne USB Type-C (virtuālais sērijas ports)
• citas iestatījumi Valoda, ekrāna spilgtums un skaņas iestatījumi, automātiskā izslēgšanās, kalibrācijas iestatījumi, sistēmas informācija
