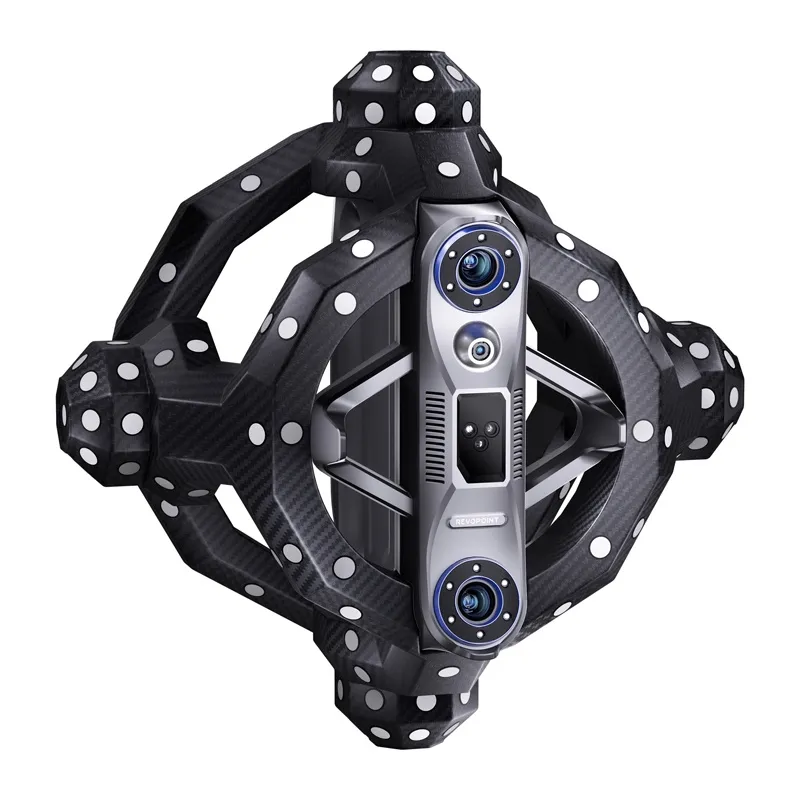

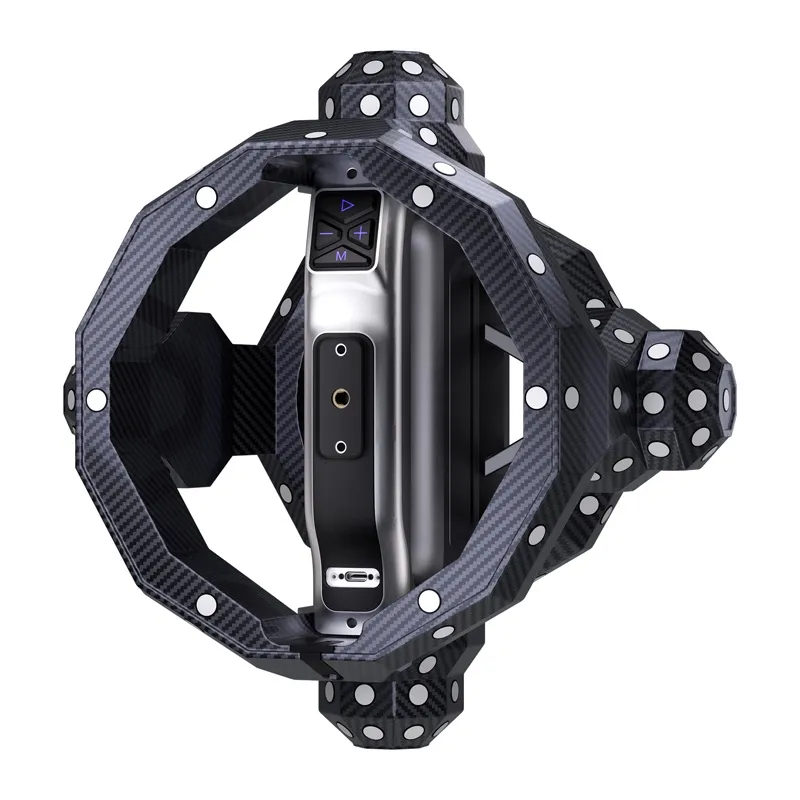

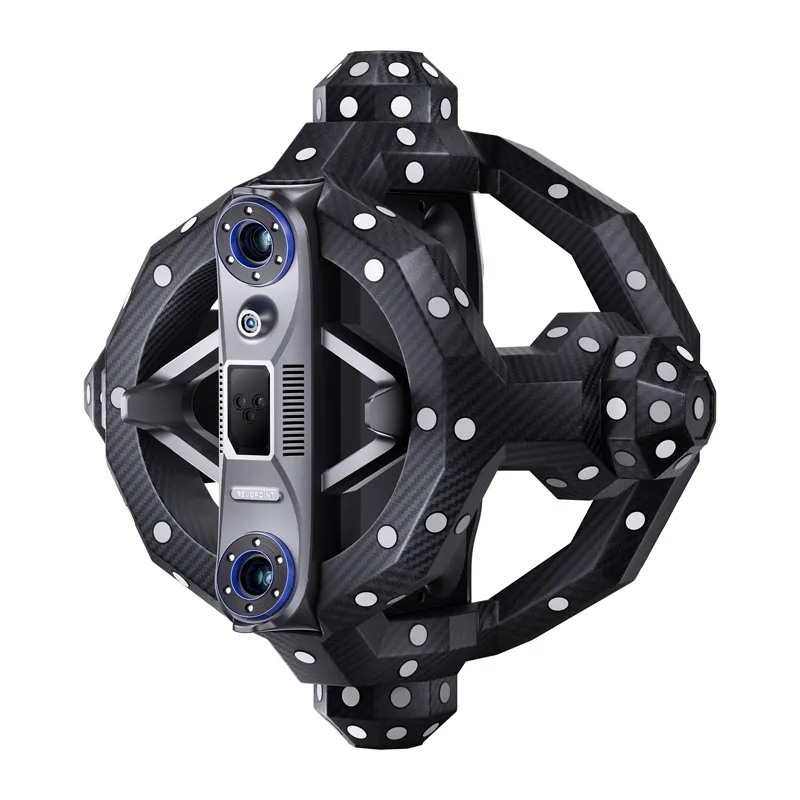

Revopoint Trackit оптический 3D сканер

Revopoint Trackit оптический 3D сканер

Метрологическая точность, полная мобильность и интеллектуальное отслеживание объектов в реальном времени - Revopoint Trackit это комплексная система 3D сканирования, которая сочетает в себе оптический сканер с точностью 0.02 мм и продвинутый трекер пространственного отслеживания. Он предназначен для инженеров, CAD-дизайнеров, специалистов по контролю качества и промышленных компаний. Trackit обеспечивает быструю, стабильную и повторяемую сканирование как мелких компонентов, так и крупных объектов - без необходимости в маркерах. Встроенная система автоматической калибровки, интеллектуальные гимбалы и специальное программное обеспечение Revo Trackit обеспечивают высокую точность и удобство в различных измерительных средах.

Точность без компромиссов

Revopoint Trackit предлагает точность измерения 0.02 мм и расстояние между точками до 0.05 мм, позволяя картировать даже самые мелкие детали поверхности. Набор глубинных камер, поддерживаемых синими лазерами (30 линий и 1 одиночная линия), отвечает за измерение, обеспечивая высокую точность и стабильность. Полученные данные могут быть экспортированы в популярных форматах, таких как PLY, OBJ, STL, ASC, 3MF, GLTF или FBX для дальнейшего использования в программном обеспечении для проектирования и инженерии.

Скорость и плавность работы

Система достигает скоростей сканирования до 1,500,000 точек в секунду, позволяя эффективно цифровизировать объект. Благодаря интеллектуальному отслеживанию движения сканера в пространстве, вы можете работать плавно - без маркеров и без необходимости поддерживать идеально фиксированное положение. Режим Track Scan позволяет в реальном времени записывать положение и угол сканера, обеспечивая точное слияние облаков точек даже при динамических движениях.

Автоматическая калибровка

Оптический 3D сканер Revopoint Trackit устраняет сложную настройку, используя два гимбала с автоматической калибровкой (двухосевая гимбальная система). Трекер и сканер автоматически подстраивают свои позиции относительно друг друга, обеспечивая согласованную геометрию измерительной системы. Процесс калибровки можно запустить непосредственно в программном обеспечении - система автоматически распознает калибровочные массивы и синхронизирует параметры камер.

Готов к работе в любой ситуации

Как сканер, так и трекер изготовлены из легких, но прочных материалов - карбоновая рама и поликарбонатный корпус обеспечивают устойчивость к механическим повреждениям и долгий срок службы. Устройства весят 1.2 кг и 1.8 кг соответственно, работают в температурном диапазоне от 0 до 40C и могут быть легко установлены на включенные штативы. Вы будете транспортировать весь комплект в специальных сумках для переноски с колесами, так что комплект остается полностью мобильным и готовым к использованию как в метрологической лаборатории, так и в промышленной среде или мастерской.

Универсальные режимы сканирования

Revopoint Trackit предлагает несколько рабочих режимов, чтобы соответствовать различным сценариям измерений. В режиме Track Scan сканирование выполняется в реальном времени без маркеров, что хорошо подходит для мелких и средних объектов. Режим Multi-Position Scan позволяет разделить крупные модели, такие как части тела или детали машин, на секции и автоматически объединить их в одно облако точек. Для сложных поверхностей доступен режим Marker Scan, использующий магнитные или самоклеящиеся маркеры для повышения стабильности считывания. Независимо от выбранного режима, готовые модели могут быть сохранены в популярных форматах PLY, OBJ, STL, ASC, 3MF, GLTF или FBX для использования в CAD, CAM и 3D программах.

Улучшенное программное обеспечение Revo Trackit

Приложение Revo Trackit является центром управления всем процессом сканирования. Оно позволяет автоматически настраивать экспозиции глубинной камеры и в реальном времени просматривать расстояние и качество собранных точек. Оно также позволяет приостанавливать сканирование, проверять его ход и возобновлять работу в любое время. Система автоматически объединяет облака точек и генерирует сетку модели, что ускоряет подготовку окончательного файла. После завершения сканирования вы можете легко сгенерировать 3D модель, выполнить базовую обработку сетки и экспортировать данные в нужном вам формате.

Профессиональные приложения

Revopoint Trackit предназначен для инженерных, промышленных и дизайнерских приложений. Система идеально подходит для контроля качества и метрологии, позволяя точно анализировать геометрию и картировать формы компонентов. Она также является ценным инструментом в области обратного проектирования, позволяя цифровизировать компоненты без технической документации. Это открывает широкий спектр возможностей в прототипировании и CAD-дизайне, облегчая перенос реальных объектов в цифровую среду. С поддержкой объектов размером от 10 мм до 6 м, Revopoint Trackit используется в промышленности, а также в техническом образовании или научных исследованиях, предлагая высокую точность и гибкость в работе.

Оборудование готово к большему

Чтобы в полной мере использовать возможности Revopoint Trackit, рекомендуется конфигурация, включающая Windows 10 или 11 (64-бит), процессор Intel Core i9 12-го поколения или новее, 64 ГБ ОЗУ и графическую карту NVIDIA RTX 4060 с 8 ГБ VRAM или выше. Устройство работает только с архитектурой x86_64 и требует подключения через USB 3.0 или новее для обеспечения достаточной стабильности передачи и плавной обработки во время сканирования.

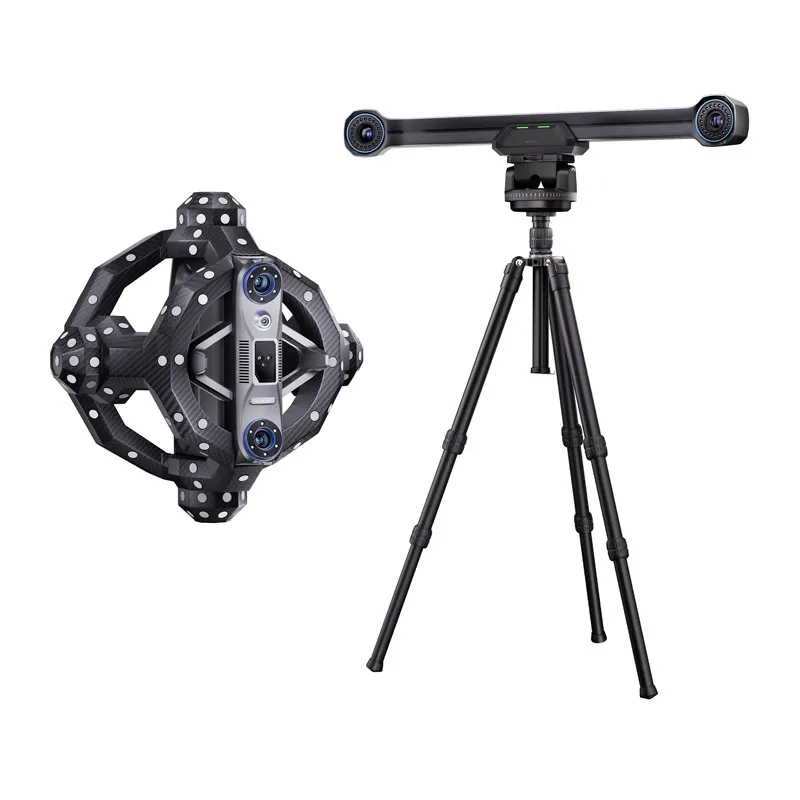

В комплекте

• Трекер
• Сканер
• Гимбал для автоматической калибровки трекера (двухосевой)
• Гимбал для автоматической калибровки сканера (двухосевой)
• Штатив для трекера
• Штатив для сканера
• Штатив для калибровочной доски
• Адаптер сканера
• Калибровочная доска
• Калибровочный шток
• Блок питания
• Кабель для ПК
• Кабель для сканера
• Кабель для гимбала сканера
• Кабель для гимбала трекера
• Кабельные стяжки
• Магнитные маркеры
• Якорный блок (магнитный)
• Коврик для позиционирования
• USB флешка
• Транспортная сумка для трекера (с колесами)
• Транспортная сумка для сканера (с колесами)
• Руководство по быстрому старту, сертификат и гарантийная карта

Общие

Производитель Revopoint

Модель TRACKIT

Сканер

Точность одного кадра 0.02 мм

Расстояние между точками (после слияния облака точек) до 0.05 мм

Скорость сканирования до 1,500,000 точек/секунду

Источник света 30 синих лазерных линий + 1 одиночная синяя лазерная линия

Рабочий диапазон 200 - 400 мм

Площадь одиночного сканирования (минимальное расстояние) 160 x 70 мм при 200 мм

Площадь одиночного сканирования (максимальное расстояние) 320 x 215 мм при 400 мм

Вес 1.2 кг

Размеры 295 x 295 x 205 мм

Рабочий диапазон температур 0 до 40 C

Поддерживаемые форматы вывода PLY, OBJ, STL, ASC, 3MF, GLTF, FBX

Материал Рама из углеродного волокна, корпус из поликарбоната

Трекер

Рекомендуемый диапазон размеров объектов 0.01 - 6 м

Объемная точность (система отслеживания) 0.025 мм + 0.04 мм L (м)

Рабочий диапазон 1500 - 4000 мм

Минимальный отслеживаемый кадр 1304 x 1067 мм при 1500 мм

Максимальный отслеживаемый кадр 3260 x 2845 мм при 4000 мм

Объем отслеживания 11 м

Вес 1.8 кг

Размеры 686 x 115 x 111 мм

Полоса отслеживания Инфракрасная

Пользовательская перекалибровка Автоматическая калибровка. Трекер имеет систему автоматической калибровки гимбала; сканер требует ручной калибровки.

Поддерживаемые аксессуары Калибровочная доска, калибровочный шток, двухосевой гимбал для автоматической калибровки, якорный блок, большой вращающийся стол
