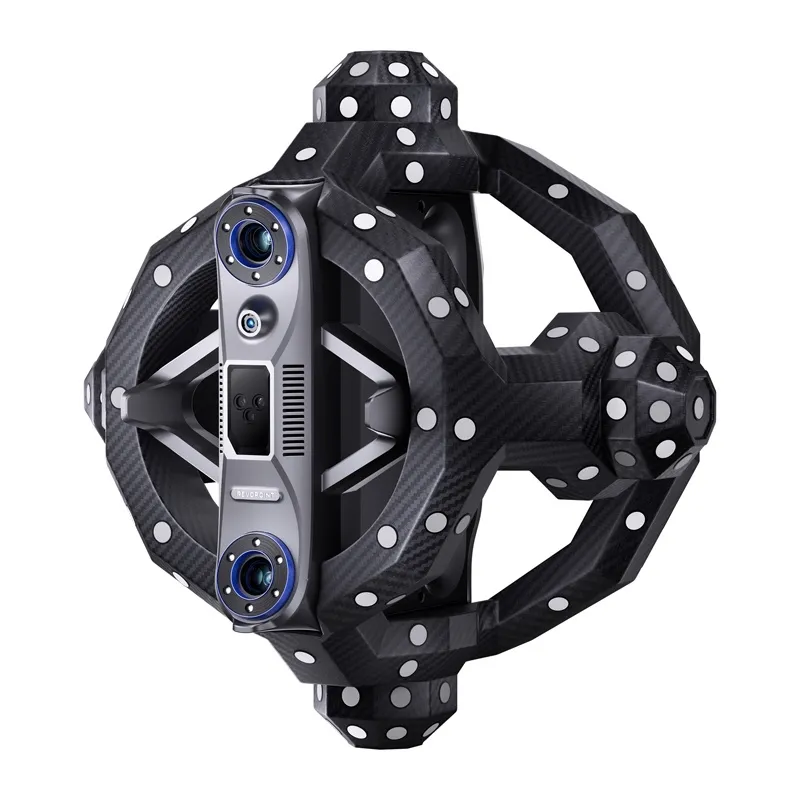

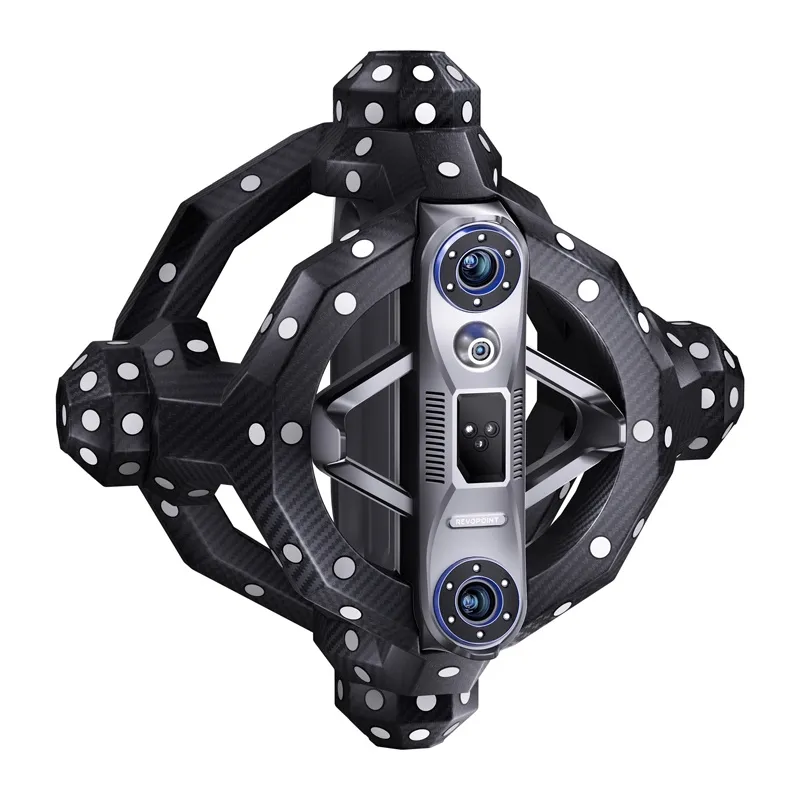

Revopoint Trackit optiskais 3D skeneris

Revopoint Trackit optiskais 3D skeneris

Metrologijas precizitāte, pilna mobilitāte un inteliģenta reāllaika objektu izsekošana - Revopoint Trackit ir visaptveroša 3D skenēšanas sistēma, kas apvieno 0.02 mm precizitātes optisko skeneri ar uzlabotu telpisko izsekošanas ierīci. Tā ir paredzēta inženieriem, CAD dizaineriem, kvalitātes kontroles speciālistiem un rūpniecības uzņēmumiem. Trackit nodrošina ātru, stabilu un atkārtojamu skenēšanu gan maziem komponentiem, gan lieliem objektiem - bez nepieciešamības pēc marķieriem. Iebūvēta automātiskās kalibrācijas sistēma, inteliģenti gimbali un speciāli Revo Trackit programmatūra nodrošina augstu precizitāti un ērtību dažādās mērīšanas vidēs.

Precizitāte bez kompromisiem

Revopoint Trackit piedāvā mērījumu precizitāti 0.02 mm un punktu attālumu līdz 0.05 mm, ļaujot pat vismazākos virsmas detaļas kartēt. Mērījumu nodrošina dziļuma kameras, kuras atbalsta zilās lāzera līnijas (30 līnijas un 1 vienkārša līnija), nodrošinot augstu precizitāti un stabilitāti. Iegūtie dati var tikt eksportēti populāros formātos, piemēram, PLY, OBJ, STL, ASC, 3MF, GLTF vai FBX, turpmākai izmantošanai dizaina un inženierijas programmatūrā.

Ātrums un darbības gludums

Sistēma sasniedz skenēšanas ātrumus līdz 1,500,000 punktiem sekundē, ļaujot efektīvi digitalizēt objektu. Pateicoties inteliģentai skenera kustības izsekošanai telpā, jūs varat strādāt gludi - bez marķieriem un bez nepieciešamības uzturēt ideāli fiksētu pozīciju. Track Scan režīms ļauj reāllaikā ierakstīt skenera pozīciju un leņķi, nodrošinot precīzu punktu mākoņu apvienošanu pat dinamiski kustoties.

Automātiskā kalibrācija

Revopoint Trackit optiskais 3D skeneris novērš sarežģītu uzstādīšanu, izmantojot divus gimbalus ar automātisko kalibrāciju (Divu asi gimbalu sistēma). Tracker un skeneris automātiski pielāgo savu pozīciju attiecībā viens pret otru, nodrošinot konsekventu mērīšanas sistēmas ģometriju. Kalibrācijas procesu var uzsākt tieši programmatūrā - sistēma automātiski atpazīst kalibrācijas režģus un sinhronizē kameras parametrus.

Gatavs darbam jebkurā situācijā

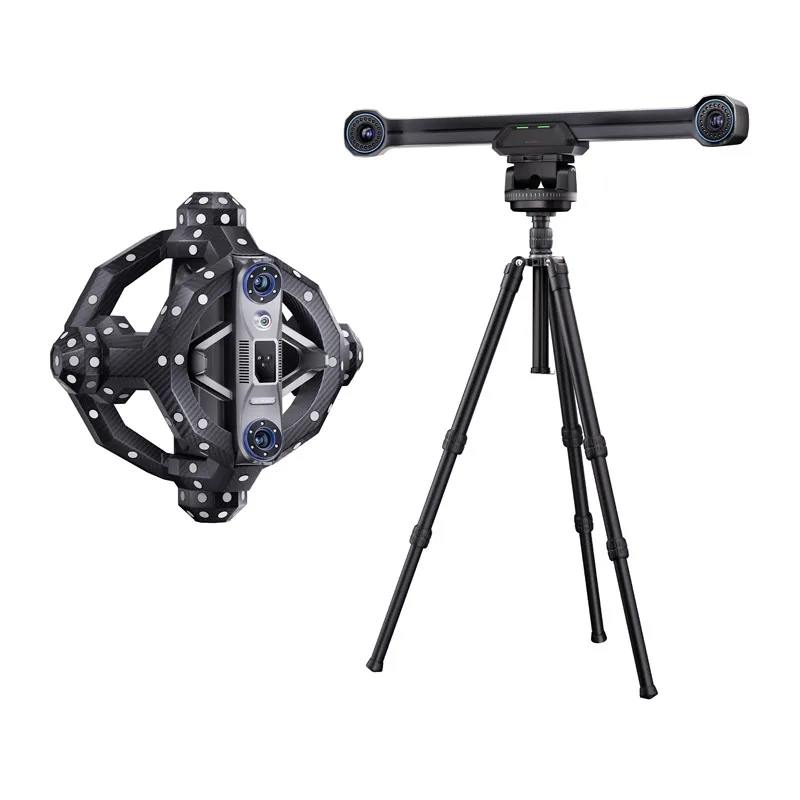

Gan skeneris, gan tracker ir izgatavoti no viegliem, bet izturīgiem materiāliem - oglekļa šķiedras rāmis un polikarbonāta korpuss nodrošina izturību pret mehāniskiem bojājumiem un ilgu kalpošanas laiku. Ierīces sver 1.2 kg un 1.8 kg attiecīgi, darbojas temperatūras diapazonā no 0 līdz 40C un var tikt viegli uzstādītas uz iekļautajiem statīviem. Jūs transportēsiet visu komplektu speciālās pārvadāšanas somās ar riteņiem, tādējādi komplekts paliek pilnībā mobilais un gatavs lietošanai gan metrologijas laboratorijā, gan rūpnieciskā vidē vai darbnīcā.

Daudzpusīgi skenēšanas režīmi

Revopoint Trackit piedāvā vairākus darbības režīmus, lai pielāgotos dažādām mērīšanas situācijām. Track Scan režīmā skenēšana notiek reāllaikā bez marķieriem, kas labi darbojas maziem un vidējiem objektiem. Multi-Position Scan ļauj lielus modeļus, piemēram, ķermeņa daļas vai mašīnu daļas, sadalīt sekcijās un automātiski apvienot vienā punktu mākoņā. Sarežģītām virsmām ir pieejams Marker Scan režīms, izmantojot magnētiskos vai pašlīmējošos marķierus, lai palielinātu lasījumu stabilitāti. Neatkarīgi no izvēlētā režīma pabeigtie modeļi var tikt saglabāti populāros PLY, OBJ, STL, ASC, 3MF, GLTF vai FBX formātos, lai izmantotu CAD, CAM un 3D programmās.

Revo Trackit uzlabotā programmatūra

Revo Trackit lietotne ir centrs, kas pārvalda visu skenēšanas procesu. Tā ļauj automātiski pielāgot dziļuma kameras ekspozīcijas un reāllaikā apskatīt attālumu un savākto punktu kvalitāti. Tā arī ļauj apturēt skenēšanu, pārbaudīt tās gaitu un atsākt darbu jebkurā laikā. Sistēma automātiski apvieno punktu mākoņus un ģenerē modeļa režģi, kas paātrina gala faila sagatavošanu. Kad skenēšana ir pabeigta, jūs varat viegli ģenerēt 3D modeli, veikt pamata režģa apstrādi un eksportēt datus izvēlētajā formātā.

Profesionālas lietojumprogrammas

Revopoint Trackit ir paredzēts inženierijas, rūpniecības un dizaina lietojumprogrammām. Sistēma ir ideāla kvalitātes kontrolei un metrologijai, ļaujot precīzi analizēt ģeometriju un kartēt komponentu formas. Tā ir arī novērtēts rīks reversās inženierijas jomā, ļaujot digitalizēt komponentus bez tehniskās dokumentācijas. Tā atver plašas iespējas prototipēšanā un CAD dizainā, atvieglojot reālo objektu pārvietošanu uz digitālo vidi. Ar atbalstu objektiem no 10 mm līdz 6 m izmēriem, Revopoint Trackit tiek izmantots rūpniecībā, kā arī tehniskajā izglītībā vai zinātniskajos pētījumos, piedāvājot augstu precizitāti un elastīgu darbību.

Aprīkojums gatavs vairākam

Lai pilnībā izmantotu Revopoint Trackit iespējas, ieteicams konfigurācija, kas ietver Windows 10 vai 11 (64-bit), 12. paaudzes Intel Core i9 procesoru vai jaunāku, 64 GB RAM un NVIDIA RTX 4060 grafikas karti ar 8 GB VRAM vai augstāku. Ierīce darbojas tikai ar x86_64 arhitektūru un prasa savienojumu, izmantojot USB 3.0 vai jaunāku, lai nodrošinātu pietiekamu pārraides stabilitāti un gludu apstrādi skenēšanas laikā.

Iekļauts

• Tracker
• Skeneris
• Gimbals automātiskai tracker kalibrācijai (divas ass)
• Gimbals automātiskai skenera kalibrācijai (divas ass)
• Statīvs tracker
• Statīvs skenerim
• Statīvs kalibrācijas plāksnei
• Skenera adapteris
• Kalibrācijas plāksne
• Kalibrācijas kāts
• Barošanas avots
• PC kabelis
• Skenera kabelis
• Skenera gimbala kabelis
• Tracker gimbala kabelis
• Kabeļu saites
• Magnētiskie marķieri
• Enkura bloks (magnētisks)
• Pozicionēšanas paklājs
• USB atmiņas ierīce
• Pārvadāšanas soma tracker (ar riteņiem)
• Pārvadāšanas soma skenerim (ar riteņiem)
• Ātrās uzsākšanas ceļvedis, sertifikāts un garantijas karte

Vispārīgi

Ražotājs Revopoint

Modelis TRACKIT

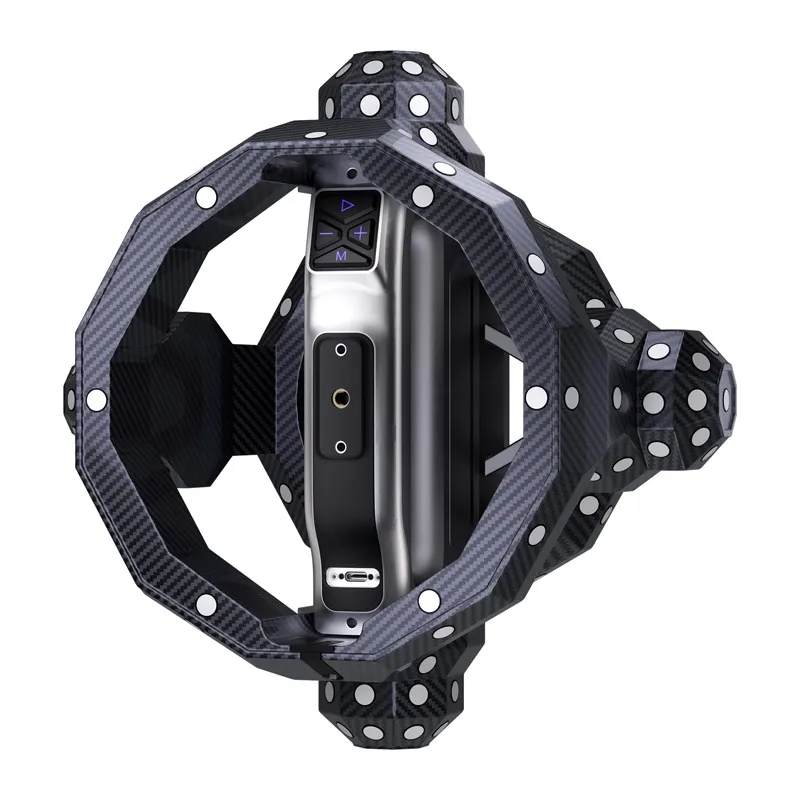

Skeneris

Vienas kadra precizitāte 0.02 mm

Punktu attālums (pēc punktu mākoņa apvienošanas) līdz 0.05 mm

Skenēšanas ātrums līdz 1,500,000 punkti/sekundē

Gaismas avots 30 zilās lāzera līnijas + 1 vienkārša zilā lāzera līnija

Darba diapazons 200 - 400 mm

Vienas skenēšanas zonas (minimālais attālums) 160 x 70 mm pie 200 mm

Vienas skenēšanas zonas (maksimālais attālums) 320 x 215 mm pie 400 mm

Svars 1.2 kg

Izmēri 295 x 295 x 205 mm

Darbošanās temperatūras diapazons 0 līdz 40 C

Atbalstītie izejas formāti PLY, OBJ, STL, ASC, 3MF, GLTF, FBX

Materiāls Rāmis oglekļa šķiedra, korpuss polikarbonāts

Tracker

Rekomendētais objekta izmēra diapazons 0.01 - 6 m

Apjoma precizitāte (izsekošanas sistēma) 0.025 mm + 0.04 mm L (m)

Darba diapazons 1500 - 4000 mm

Minimālais izsekošanas rāmis 1304 x 1067 mm pie 1500 mm

Maksimālais izsekošanas rāmis 3260 x 2845 mm pie 4000 mm

Izsekošanas apjoms 11 m

Svars 1.8 kg

Izmēri 686 x 115 x 111 mm

Izsekošanas josla Infrasarkanais

Lietotāja atkārtota kalibrācija Automātiskā kalibrācija. Tracker ir automātiskās gimbalu kalibrācijas sistēma; skenerim nepieciešama manuāla kalibrācija.

Atbalstītie piederumi Kalibrācijas plāksne, kalibrācijas kāts, divu asi gimbals automātiskai kalibrācijai, enkura bloks, liels rotējošs galds
