FNIRSI 1014D 2-в-1 осциллограф сигналов генератор

FNIRSI 1014D 2-в-1 осциллограф сигналов генератор

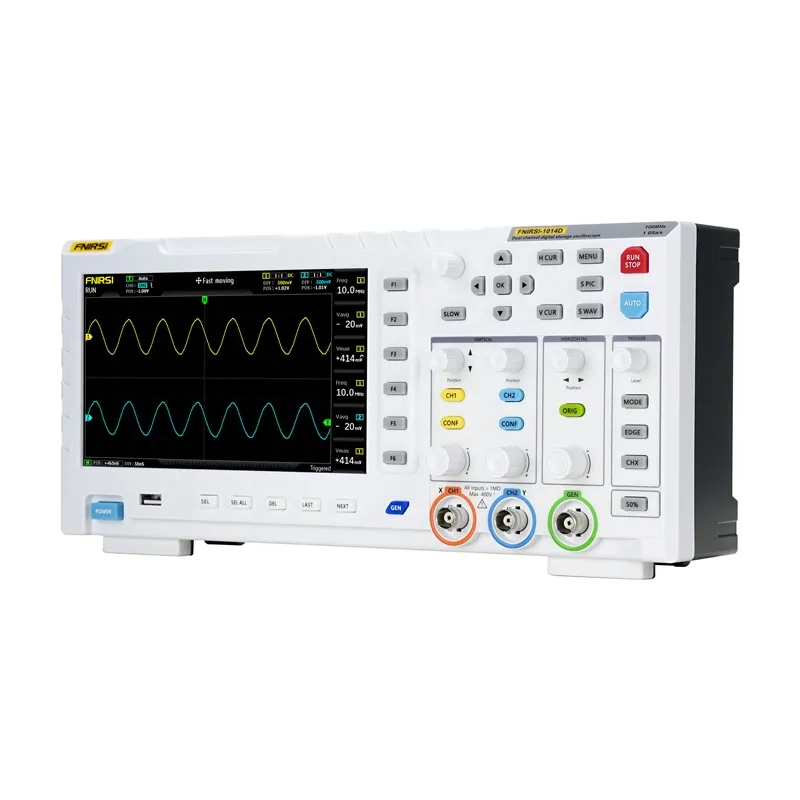

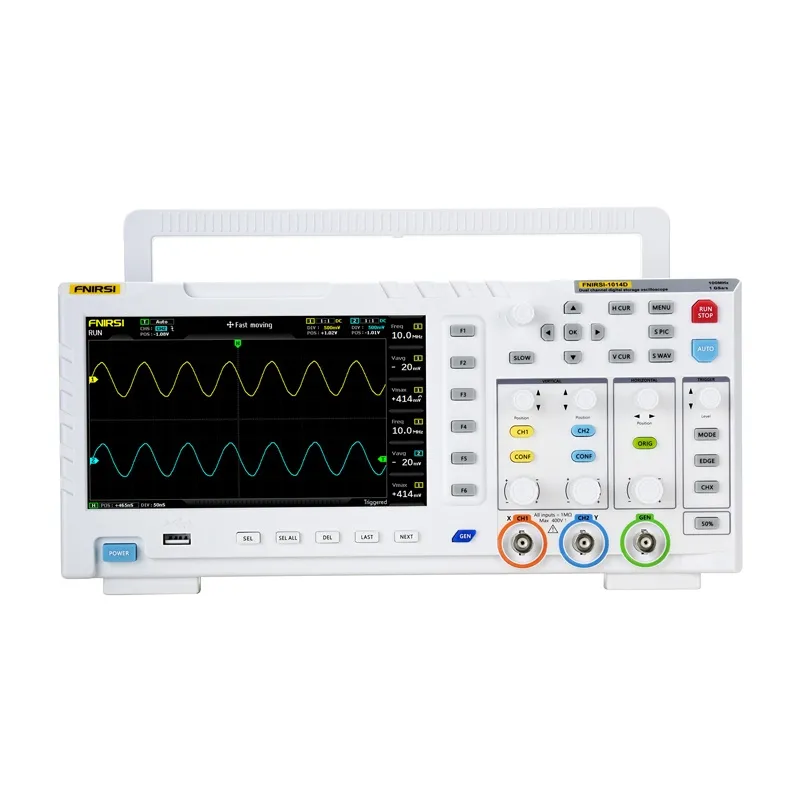

FNIRSI 1014D — это компактный цифровой осциллограф, предназначенный для электронного обслуживания, научных исследований и разработки, технического образования и хобби. Он позволяет одновременно анализировать и генерировать сигналы, значительно расширяя диапазон применения при диагностике цепей, тестировании прототипов или обучении работе с волнами. У устройства два входных канала с импедансом 1 М и поддерживается полоса пропускания 100 МГц при 1GSa/s выборке. 7-дюймовый ЖК-экран с разрешением 800x480 пикселей облегчает работу. Возможны автоматический анализ, FFT, X-Y режим и запись курсоров. Также имеется 1 ГБ внутренней памяти, позволяющей сохранять до 1,000 форм волн и 1,000 скриншотов, а данные можно легко экспортировать на компьютер через USB.

Быстрый анализ сигналов

Высокая скорость выборки 1GSa/s и полоса пропускания 100 МГц позволяют детально анализировать аналоговые и цифровые сигналы. Это позволяет устройству захватывать даже кратковременные аномалии в форме волны. Режимы триггера включают Auto, Single и Normal, позволяя устройству захватывать как помеховые импульсы, так и обычные аналоговые сигналы, такие как синусоиды.

Встроенный DDS генератор

Интегрированный DDS генератор сигналов поддерживает 14 стандартных форм волн (включая синусоиду, прямоугольник, пилу, треугольник), с точной настройкой частоты с шагом 1 Гц. Используемое решение позволяет генерировать сигналы с точными параметрами для тестирования и моделирования. Диапазон выходной частоты достигает 10 МГц (для синусоид), что позволяет тестировать широкий спектр электронных и сигнальных цепей.

Функция захвата формы волны

Функция захвата выходного сигнала позволяет сохранить часть или всю фактическую форму волны с осциллографа в качестве выходного сигнала генератора. Возможность сохранять до 1,000 пользовательских сигналов увеличивает гибкость в тестировании и анализе. Это решение отличает FNIRSI 1014D от классических произвольных генераторов, которые полагаются исключительно на ручную настройку сигнала.

Защита от перенапряжения

Интегрированный модуль защиты от высокого напряжения позволяет устройству безопасно измерять сигналы до 400 В (с зондом x10), снижая риск повреждения устройства во время измерений в сетевых системах. Функция защиты работает автоматически, поэтому случайное использование зонда без переключения на x10 не ставит под угрозу оборудование.

Дисплей с высокой читаемостью

7-дюймовый TFT цветной экран с разрешением 800x480 пикселей обеспечивает четкое отображение форм волн. Автоматический режим и интуитивно понятный интерфейс позволяют быстро получить изображение сигнала без ручной настройки. Благодаря интеллектуальному алгоритму обнаружения устройство автоматически настраивает уровень триггера даже для форм волн с несколькими наклонами или так называемой мертвой зоной. Такое решение экономит время и предотвращает ошибки интерпретации. Осциллограф может сохранять до 1,000 скриншотов и 1,000 форм волн в своей 1 ГБ внутренней памяти. Данные можно просматривать в виде миниатюр, что облегчает быстрый просмотр и выбор. Интерфейс позволяет пользователям увеличивать, удалять и экспортировать записи, не выходя из режима просмотра.

Функции анализа сигналов

Встроенная функция FFT и режим отображения формы волны X-Y позволяют анализировать гармоники и сравнивать амплитуды и фазовые сдвиги двух сигналов. Это полезные инструменты для диагностики электронных цепей. Кроме того, ручной режим измерения курсором позволяет считывать пиковое значение и частоту без необходимости пересчитывать масштаб, что повышает точность анализа даже в искаженных формах волн. Устройство использует специальный алгоритм для декодирования сигнала ручки, устраняя проблему ошибочных показаний, вызванных окислением или износом механизма. Даже при повреждении энкодера осциллограф работает правильно.

В комплекте

• FNIRSI 1014D 2-в-1 осциллограф
• Зонд 100 МГц x2
• USB зарядное устройство
• Руководство пользователя

FNIRSI 1014D 2-в-1 осциллограф сигналов генератор

FNIRSI 1014D - это компактный цифровой осциллограф, предназначенный для электронных услуг, научно-исследовательских и опытно-конструкторских работ, технического образования и для любителей. Он позволяет одновременно анализировать и генерировать сигналы, значительно расширяя диапазон применения при диагностике схем, тестировании прототипов или обучении работе с волновыми формами. У устройства есть два входных канала с импедансом 1 М и поддерживает полосу пропускания 100 МГц при частоте дискретизации 1GSa/s. 7-дюймовый ЖК-экран с разрешением 800x480 пикселей облегчает работу. Возможны автоматический анализ, FFT, режим X-Y и запись курсоров. Также имеется 1 ГБ встроенной памяти, позволяющей сохранять до 1,000 форм волн и 1,000 скриншотов, а данные можно легко экспортировать на компьютер через USB.

Быстрый анализ сигналов

Высокая частота дискретизации 1GSa/s и полоса пропускания 100 МГц позволяют детально анализировать аналоговые и цифровые сигналы. Это позволяет устройству улавливать даже кратковременные аномалии в форме волны. Режимы триггера включают Auto, Single и Normal, позволяя устройству захватывать как помеховые импульсы, так и регулярные аналоговые сигналы, такие как синусоиды.

Встроенный DDS генератор

Интегрированный DDS генератор сигналов поддерживает 14 стандартных форм волн (включая синусоиду, прямоугольник, пилообразную, треугольную), с точной настройкой частоты с шагом 1 Гц. Используемое решение позволяет генерировать сигналы с точными параметрами для тестирования и моделирования. Диапазон выходной частоты достигает до 10 МГц (для синусоидального сигнала), что позволяет тестировать широкий спектр электронных и сигнальных схем.

Функция захвата формы волны

Функция захвата выходного сигнала позволяет сохранить часть или всю фактическую форму волны с осциллографа в качестве выходного сигнала генератора. Возможность сохранять до 1,000 пользовательских сигналов увеличивает гибкость в тестировании и анализе. Это решение отличает FNIRSI 1014D от классических произвольных генераторов, которые полагаются исключительно на ручную настройку сигналов.

Защита от перенапряжения

Интегрированный модуль защиты от высоких напряжений позволяет устройству безопасно измерять сигналы до 400 В (с зондом x10), снижая риск повреждения устройства во время измерений в системах с питанием от сети. Функция защиты работает автоматически, поэтому случайное использование зонда без переключения на x10 не рискует повредить оборудование.

Высокая читаемость дисплея

7-дюймовый TFT цветной экран с разрешением 800x480 пикселей обеспечивает четкое представление форм волн. Автоматический режим и интуитивно понятный интерфейс позволяют быстро получить изображение сигнала без ручной настройки. Благодаря интеллектуальному алгоритму обнаружения устройство автоматически настраивает уровень триггера даже для форм волн с несколькими наклонами или так называемой мертвой зоной. Такое решение экономит время и избегает ошибок интерпретации. Осциллограф может сохранять до 1,000 скриншотов и 1,000 форм волн в своей 1 ГБ встроенной памяти. Данные можно просматривать в виде миниатюр, что облегчает быстрый просмотр и выбор. Интерфейс позволяет пользователям увеличивать, удалять и экспортировать записи, не выходя из режима просмотра.

Функции анализа сигналов

Встроенная функция FFT и режим отображения формы волны X-Y позволяют анализировать гармоники и сравнивать амплитуды и фазовые сдвиги двух сигналов. Это полезные инструменты для диагностики электронных схем. Кроме того, режим ручного измерения курсором позволяет считывать пиковое значение и частоту без необходимости пересчета масштаба, что повышает точность анализа даже в искаженных формах волн. Устройство использует специальный алгоритм для декодирования сигнала с ручки, устраняя проблему ошибочных показаний, вызванных окислением или износом механизма. Даже при повреждении энкодера осциллограф работает правильно.

В комплекте

• FNIRSI 1014D 2-в-1 осциллограф
• Зонд 100 МГц x2
• USB зарядное устройство
• Руководство пользователя
