LCR Tester FNIRSI LCR-ST2

FNIRSI LCR-ST2 LCR Tester

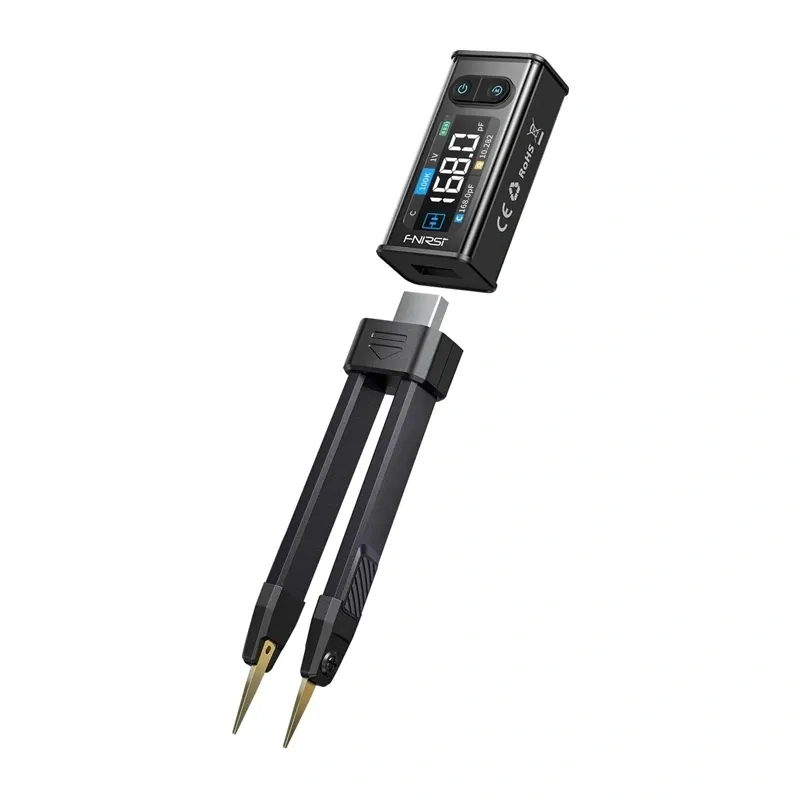

FNIRSI LCR-ST2 — это прецизионный прибор, предназначенный для точного, быстрого и удобного тестирования электронных компонентов. Он поддерживает несколько частот измерений и уровней тестового напряжения, интеллектуальные функции анализа, а также предлагает два способа подключения компонентов для тестирования. Оснащён ярким 1,47-дюймовым HD цветным дисплеем с автоматическим поворотом изображения, компактным корпусом в виде пинцета и перезаряжаемой литиевой батареей ёмкостью 300 мАч, обеспечивающей около 3 часов работы. Этот тестер идеально подходит для сервисных центров и полевых работ, облегчая диагностику как отдельных компонентов, так и пакетное тестирование.

Широкий диапазон измерений и анализ параметров

Прибор измеряет сопротивление от 10 мкОм до 10 МОм, ёмкость от 1 пФ до 22 мФ, индуктивность от 1 мкГн до 10 Гн, напряжение до 130 В и диоды с прямым напряжением до 0,7 В. Отображаются ключевые электрические параметры: тангенс угла потерь (D), коэффициент качества (Q), импеданс (Z), реактивное сопротивление (X), фазовый угол (θ) и эквивалентное последовательное сопротивление (ESR). Автоматическое распознавание резисторов, конденсаторов и катушек индуктивности ускоряет тестирование, исключая необходимость ручного выбора типа измерения.

Гибкие настройки для различных применений

Тестер предлагает пять выбираемых частот тестирования: 100 Гц, 120 Гц, 1 кГц, 10 кГц и 100 кГц, что позволяет профессионально анализировать разнообразные электронные компоненты. Четыре уровня тестового напряжения RMS (0,1 В, 0,3 В, 0,6 В и 1,0 В) можно выбирать для оптимизации стабильности и точности измерений в зависимости от характеристик компонентов.

Интеллектуальные функции для улучшения диагностики

Оснащён режимом полного сканирования частот от 100 Гц до 100 кГц, что позволяет быстро анализировать частотную характеристику одним измерением. Включена интеллектуальная функция сортировки, классифицирующая компоненты как соответствующие или несоответствующие номинальным значениям и допускам, полезная для массового тестирования. Тестер одновременно отображает эквивалентные последовательные и параллельные значения для минимизации паразитных эффектов и повышения точности. Дополнительные функции включают HOLD, Max и Min для удобной фиксации и анализа результатов, а также возможность одновременного отображения двух параметров измерения.

Два метода измерения и удобство использования

LCR-ST2 сочетает дизайн пинцета с опциональным зондом Кельвина. Прямые и изогнутые наконечники зондов облегчают захват мелких поверхностно-монтируемых компонентов, в то время как зажим Кельвина обеспечивает точные четырёхпроводные измерения больших или сквозных компонентов. 1,47-дюймовый HD цветной дисплей с авто-поворотом обеспечивает комфортное использование как правшами, так и левшами. Магнитное крепление позволяет удобно хранить прибор и обеспечивать быстрый доступ к нему.

Мобильный и готовый к использованию дизайн

Лёгкий корпус в стиле пинцета подходит для лабораторий, сервисных центров и полевых условий. Встроенный литиевый аккумулятор ёмкостью 300 мАч обеспечивает до 3 часов непрерывной работы, заряжается через современный порт USB-C. Возможность измерения напряжения до 130 В расширяет область применения прибора для продвинутой электронной диагностики.

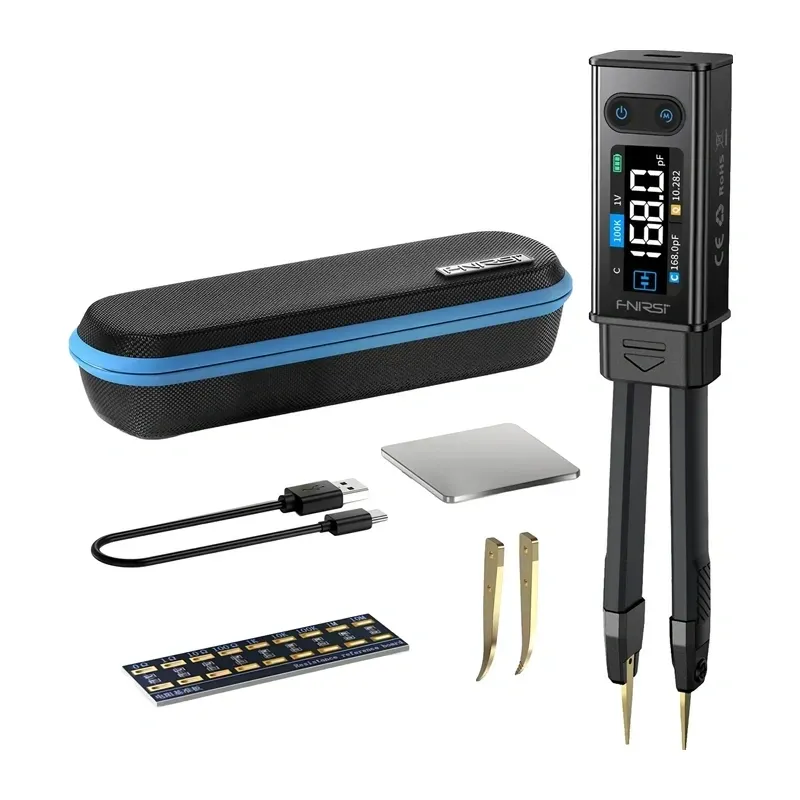

В комплекте

• Тестер LCR
• Чехол для хранения
• Изогнутый зонд
• Короткозамыкающая пластина
• Кабель данных
• Руководство пользователя

Технические характеристики

• Производитель: FNIRSI
• Модель: LCR-ST2
• Время работы в режиме ожидания: около 3 часов
• Дисплей: 1,47" HD цветной
• Вес: около 60,8 г
• Рабочая температура: от 0 °C до 50 °C (влажность ≤ 75%)
• Габариты: 31 × 170,7 × 20,3 мм
• Интерфейс: USB Type-C
• Температура хранения: от -20 °C до 60 °C (влажность ≤ 75%)
