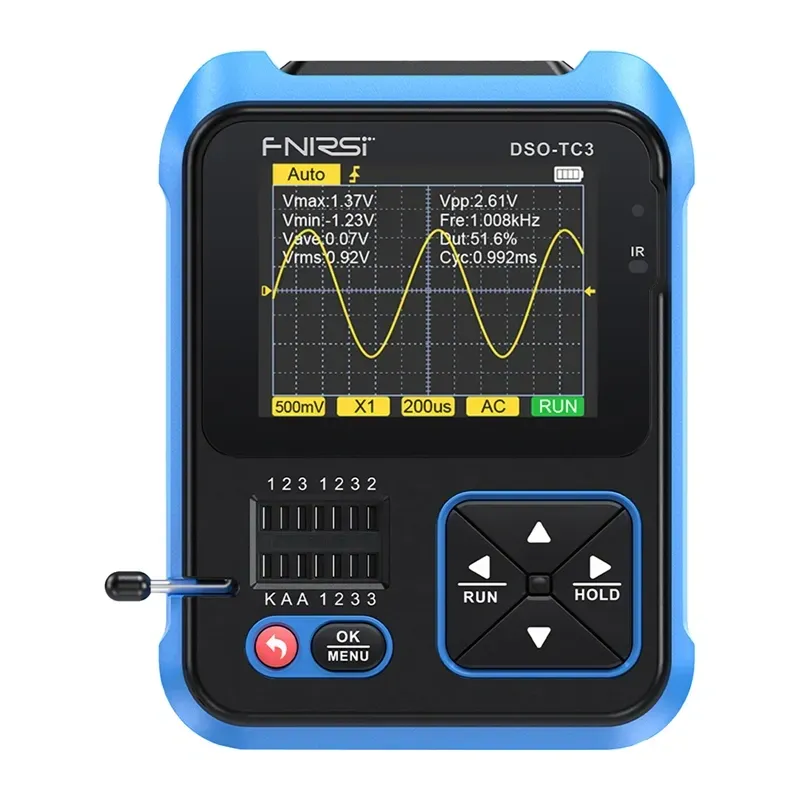

FNIRSI DSO-TC3 SigGen 3-in-1 Transistor Tester Handheld Digital Oscilloscope

Портативный цифровой осциллограф и тестер компонентов FNIRSI DSO-TC3 3-в-1

FNIRSI DSO-TC3 объединяет портативный цифровой осциллограф, тестер электронных компонентов и генератор сигналов в компактном устройстве для диагностики, обслуживания и работы на выезде. Прибор оснащён частотой дискретизации 10 MS/s, полосой пропускания 500 кГц, интеллектуальным тестером компонентов и DDS-генератором сигналов с шестью типами сигналов. Размеры устройства — 79 × 103 × 31 мм; оно оснащено цветным дисплеем диагональю 2,4 дюйма и встроенным аккумулятором ёмкостью 1500 мА·ч.

Цветной дисплей

Цветной HD TFT-дисплей диагональю 2,4 дюйма отображает осциллограммы, символы компонентов и параметры измерений, обеспечивая чёткое изображение при разном освещении, в том числе при ярком свете.

Цифровой осциллограф

Режим осциллографа обеспечивает анализ сигналов в реальном времени с частотой дискретизации 10 MS/s и полосой пропускания 500 кГц. Максимальное входное напряжение при использовании щупа 10:1 составляет до 400 В. Диапазон напряжения — 80 Vpp (±40 В) со щупом 1:1 и 800 Vpp (±400 В) со щупом 10:1. Вертикальная чувствительность регулируется от 10 мВ до 10 В, диапазон развёртки — от 1 мкс до 10 с.

Автоматический, нормальный и однократный режимы запуска, выбор фронта запуска (нарастающий или спадающий) и кнопка AUTO помогают получать стабильные осциллограммы. Автоматические измерения включают максимальное, минимальное, среднее, среднеквадратичное и размаховое напряжение, частоту, период и коэффициент заполнения. Для компенсации щупа предусмотрен встроенный калиброванный сигнал прямоугольной формы частотой 1 кГц. Осциллограмму можно зафиксировать на экране с помощью функции HOLD.

Тестер транзисторов и пассивных компонентов

Тестер автоматически определяет выводы компонентов и измеряет параметры транзисторов NPN и PNP, MOSFET с N- и P-каналом, IGBT, JFET, тиристоров (SCR), симисторов, обычных и стабилитронных диодов, диодных сборок, резисторов, конденсаторов и катушек индуктивности. Измеряются параметры транзисторов, включая hFE, напряжение база–эмиттер и ток коллектора, а также ёмкость затвора и сопротивление стока.

• Транзисторы: NPN и PNP, β 10–600
• MOSFET: с N-каналом, P-каналом и IGBT
• JFET: поддерживаются
• Тиристоры: SCR и TRIAC; напряжение запуска <5 В, ток затвора <6 мА
• Диоды: обычные и сдвоенные; прямое напряжение <4,5 В
• Стабилитроны: 0,01–4,5 В при использовании гнёзд 1-2-3 или 0,01–32 В при использовании гнёзд K-A-A
• Резисторы: 0,01 Ом–50 МОм
• Конденсаторы: 25 пФ–100 мФ
• Катушки индуктивности: 10 мкГн–1000 мГн
• Батареи: 0,1–4,5 В; измерение напряжения и полярности

Генератор сигналов

Встроенный DDS-генератор формирует синусоидальные, прямоугольные, импульсные, треугольные, пилообразные сигналы и сигнал постоянного напряжения. Частота регулируется от 1 Гц до 100 кГц, амплитуда — от 0 до 3,3 В, коэффициент заполнения — от 0 до 100%. Генератор подходит для тестирования цепей, имитации сигналов и проверки работы схем без подключения отдельного генератора сигналов.

Дополнительные инструменты

В режиме инструментов доступны проверка целостности цепи, измерение входного напряжения от 0 до 40 В, выход PWM и тестирование стабилитронов. Устройство измеряет температуру с датчиками DS18B20 в диапазоне 0–85 °C, а также температуру и влажность с датчиками DHT11 в диапазонах 0–60 °C и 5–95% соответственно. Инфракрасный декодер анализирует сигналы протокола NEC и отображает пользовательский код, код данных и ИК-осциллограмму. Также предусмотрена функция калибровки.

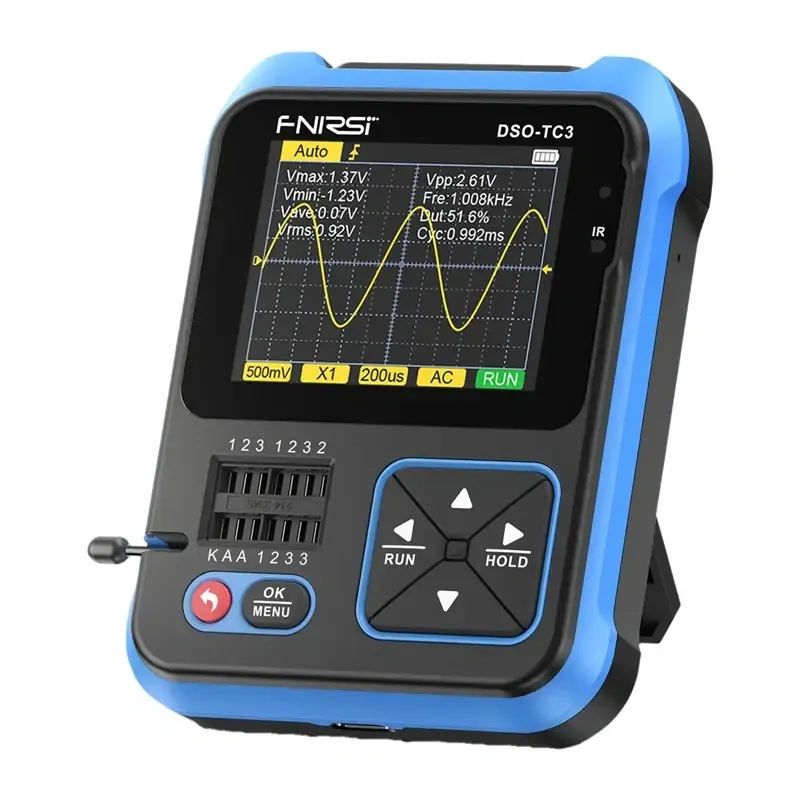

Управление, подставка и корпус

Переключение режимов одной кнопкой, понятное меню, кнопки навигации и кнопка HOLD обеспечивают удобное управление. Устройство оснащено защитой от перенапряжения. Встроенная складная подставка регулируется на угол до 90° и позволяет работать без помощи рук на верстаке. Корпус из ABS с нескользящей поверхностью предназначен для использования в мастерской, лаборатории и на выезде.

Аккумулятор и зарядка

Встроенный литий-полимерный аккумулятор ёмкостью 1500 мА·ч и напряжением 3,7 В обеспечивает до 4 часов работы. Зарядка выполняется через USB Type-C при 5 В / 1 А (5 Вт); устройство можно заряжать от совместимого зарядного устройства, внешнего аккумулятора или компьютера.

Характеристики

• Производитель: FNIRSI
• Модель: DSO-TC3
• Дисплей: цветной HD TFT, 2,4 дюйма
• Размеры: 79 × 103 × 31 мм
• Аккумулятор: литий-полимерный, 1500 мА·ч, 3,7 В
• Время работы: до 4 часов
• Зарядка: USB Type-C, 5 В / 1 А (5 Вт)
• Подставка: складная, регулируется на угол до 90°
• Материал корпуса: ABS
• Частота дискретизации осциллографа: 10 MS/s
• Полоса пропускания: 500 кГц
• Входное сопротивление: 1 МОм
• Связь: AC / DC
• Диапазон напряжения со щупом 1:1: 80 Vpp (±40 В)
• Диапазон напряжения со щупом 10:1: 800 Vpp (±400 В)
• Вертикальная чувствительность: 10 мВ–10 В
• Диапазон развёртки: 1 мкс–10 с
• Режимы запуска: Auto / Normal / Single
• Фронт запуска: нарастающий / спадающий
• Автоматические измерения: Vmax, Vmin, Vave, Vrms, Vpp, частота, период и коэффициент заполнения
• Калибровочный сигнал: прямоугольный сигнал 1 кГц
• Формы сигналов генератора: синусоидальная, прямоугольная, импульсная, треугольная, пилообразная и DC
• Диапазон частот генератора: 1 Гц–100 кГц
• Амплитуда генератора: 0–3,3 В
• Коэффициент заполнения генератора: 0–100%
• Проверка целостности цепи: да
• Измерение входного напряжения: 0–40 В
• Выход PWM: да
• Диапазон датчика температуры DS18B20: 0–85 °C
• Диапазоны температуры и влажности DHT11: 0–60 °C / 5–95%
• Инфракрасный декодер: протокол NEC (пользовательский код и код данных)

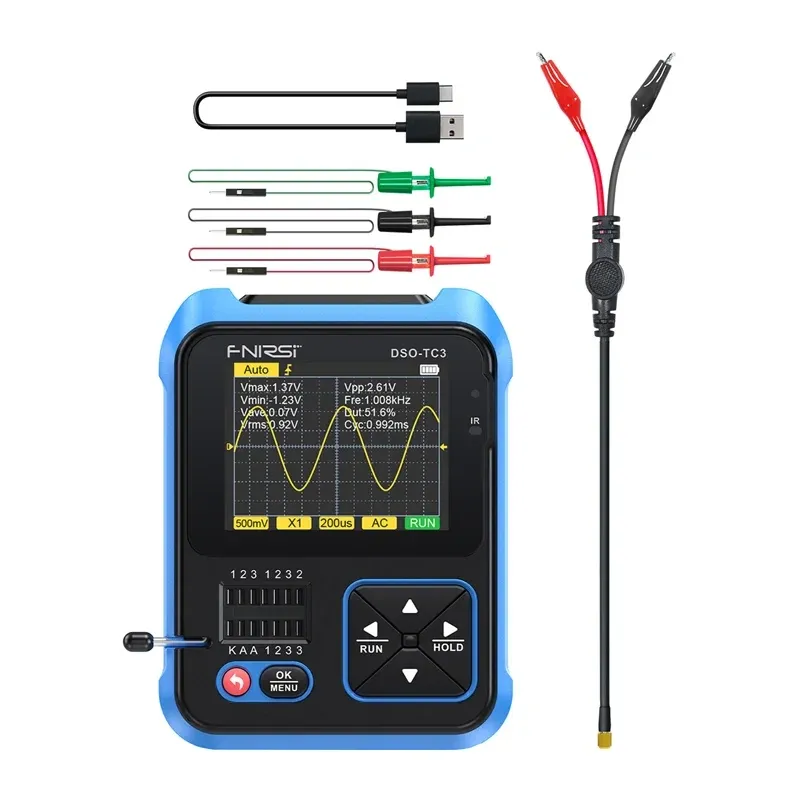

Комплектация

• Осциллограф FNIRSI DSO-TC3
• Измерительный щуп
• 3 тестовых зажима
• Кабель USB-C
• Руководство пользователя
