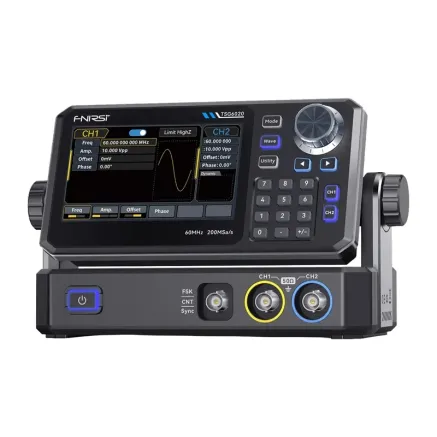

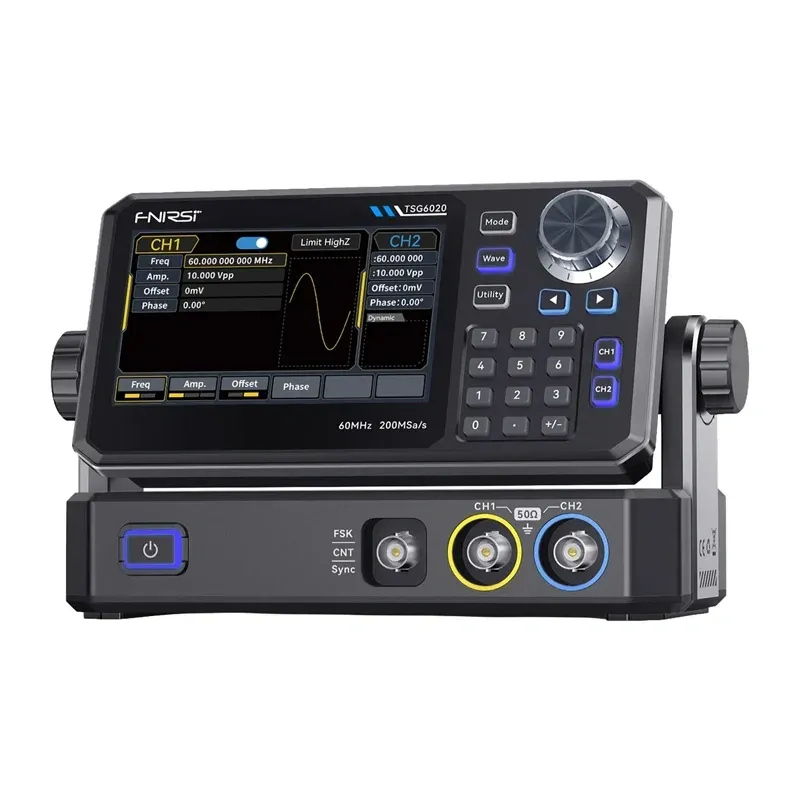

FNIRSI TSG6020 Function Generator

Генератор сигналов FNIRSI TSG6020

• Двухканальный генератор сигналов с выходной частотой до 60 МГц, частотой дискретизации 200 MSa/s и вертикальным разрешением 14 бит.
• Поддерживает стандартные и пользовательские произвольные формы сигналов, шесть видов модуляции, частотную развертку и измерения встроенным частотомером.
• Сенсорный экран, быстрый доступ к сохранённым настройкам и прочная конструкция обеспечивают удобство при длительной работе.

Высококачественная генерация сигналов

Два независимых выходных канала позволяют одновременно генерировать разные сигналы для расширенного тестирования и анализа. Генератор обеспечивает выходную частоту до 60 МГц, частоту дискретизации 200 MSa/s и вертикальное разрешение 14 бит для точного воспроизведения сигналов с низким уровнем искажений. Диапазон выходной амплитуды при высокоомной нагрузке составляет от 2 mVpp до 20 Vpp на частотах ниже 10 МГц и от 2 mVpp до 10 Vpp на частотах выше 10 МГц. При нагрузке 50 Ω диапазоны составляют соответственно от 1 mVpp до 10 Vpp и от 1 mVpp до 5 Vpp. Такая гибкость подходит для различных лабораторных и проектных задач.

Стандартные формы сигналов и расширенная модуляция

TSG6020 поддерживает синусоидальные, прямоугольные, пилообразные и импульсные сигналы, шум и постоянный ток. Устройство также воспроизводит пользовательские произвольные формы сигналов поточечно, сохраняя их детали. Технология VeriPoint обеспечивает частоту дискретизации от 1 µSa/s до 200 MSa/s и джиттер менее 200 ps для точного воспроизведения сложных сигналов. Доступны шесть видов модуляции: AM, FM, PM, FSK, ASK и PSK — для тестирования цифровых коммуникационных схем и радиосистем.

Точность измерений

Технология ZeroSurge снижает выбросы в прямоугольных, импульсных и пилообразных сигналах. Выброс не превышает 1%, а время нарастания и спада составляет до 13,5 ns, обеспечивая крутые фронты и точное воспроизведение сигналов. Встроенный семиразрядный частотомер измеряет частоту, период и коэффициент заполнения сигналов уровня TTL в заявленном диапазоне от 100 mHz до 100 MHz с точностью ±51 ppm. К характеристикам качества сигнала относятся фазовый шум до −125 dBc/Hz на частоте 10 МГц при отстройке 10 kHz и гармонические искажения ниже −40 dBc в диапазоне от 30 до 60 МГц.

Частотная развертка и управление

Частотная развертка доступна в линейном и логарифмическом режимах. Время развертки регулируется от 1 ms до 500 s с точностью ±0,1%, что позволяет анализировать характеристики фильтров и тестировать отклик схем. Цветной сенсорный TFT-LCD-дисплей диагональю 4,3 дюйма работает вместе с физическими кнопками. На нём отображаются осциллограмма в реальном времени и основные рабочие параметры, что упрощает проверку и настройку.

Для длительной работы

Алюминиевый радиатор и малошумный вентилятор отводят тепло и помогают поддерживать температуру компонентов при длительной работе. Конструкция предусматривает защиту выходных каналов, изоляцию и защиту заземления. Выход синхронизации, совместимый с TTL, позволяет подключать другое измерительное оборудование. Энергонезависимая память хранит до 24 пользовательских произвольных форм сигналов для быстрого вызова. Доступны режимы непрерывной генерации, запуска по сигналу, модуляции и развертки.

Технические характеристики

• Производитель: FNIRSI
• Модель: TSG6020
• Максимальная выходная частота: 60 MHz
• Частота дискретизации: 200 MSa/s
• Вертикальное разрешение: 14 бит
• Каналы: 2
• Максимальная выходная амплитуда: 20 Vpp (<10 MHz) / 10 Vpp (>10 MHz)
• Частота синусоидального сигнала: 1 µHz–60 MHz
• Частота прямоугольного сигнала: 1 µHz–24 MHz
• Частота импульсного сигнала: 1 µHz–24 MHz
• Виды модуляции: AM, FM, PM, FSK, ASK, PSK
• Режимы развертки: линейный и логарифмический
• Встроенный частотомер: 7 разрядов
• Дисплей: TFT LCD, 4,3 дюйма, 480 × 272 пикселя

В комплекте

• Генератор сигналов
• Адаптер питания
• Кабель зарядки Type-C
• Кабель для передачи данных
• Измерительный провод
• Зажимы типа «крокодил»
• Руководство пользователя
