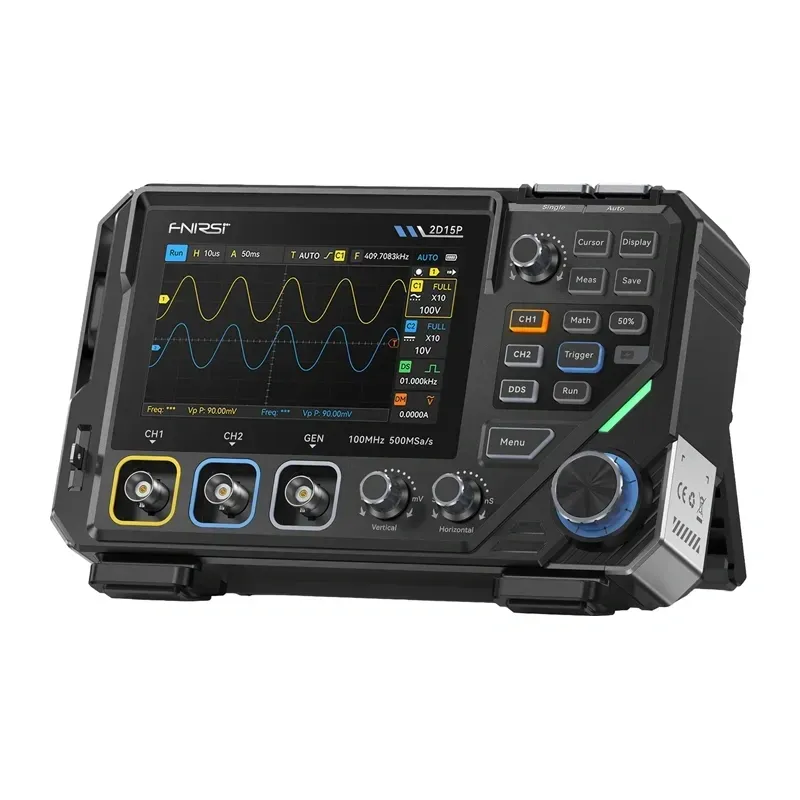

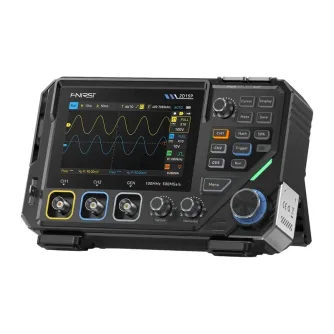

FNIRSI 2D15P Oscilloscope

Осциллограф FNIRSI 2D15P

FNIRSI 2D15P объединяет в одном портативном приборе двухканальный осциллограф, мультиметр True RMS и генератор сигналов для сервисных, лабораторных и проектных работ. Сенсорный экран, физические органы управления, быстрая обработка данных и встроенный аккумулятор обеспечивают удобство использования на рабочем месте и в полевых условиях.

Анализ сигналов

• Двухканальный осциллограф с полосой пропускания 100 МГц при использовании одного канала или 50 МГц при одновременной работе обоих каналов.
• Частота дискретизации: 500 MSa/s.
• Выбираемая глубина памяти: 10 K, 100 K или 1 M отсчётов.
• Частота захвата осциллограмм около 1200 кадров в секунду помогает выявлять кратковременные помехи и нестабильности.
• Ограничение полосы пропускания до 20 МГц позволяет снизить уровень шума при анализе пульсаций и других измерениях.

Диагностические функции

Сенсорный IPS-экран диагональю 4,3 дюйма работает в сочетании с физическими кнопками. Осциллограммы отображаются с 128 уровнями градаций серого, а визуализация цветовой температуры помогает оценивать стабильность сигнала и его изменения во времени. Режим бесконечного послесвечения накладывает последовательные осциллограммы друг на друга, а режим XY позволяет анализировать фазовые соотношения между сигналами. В реальном времени доступны математические операции сложения, вычитания, умножения и деления. Измерительные курсоры, 13 автоматических измерений параметров и режимы запуска Auto, Normal и Single позволяют анализировать различные сигналы.

Осциллограф, мультиметр и генератор сигналов

Встроенный генератор сигналов DDS работает на частотах до 10 МГц и формирует 11 распространённых типов сигналов с регулируемыми амплитудой и коэффициентом заполнения. Интегрированный мультиметр True RMS с разрешением 19 999 отсчётов измеряет переменное и постоянное напряжение и ток, сопротивление и ёмкость. Также предусмотрены проверка диодов и прозвонка цепи. Функция Curve View отображает график изменений сигнала в реальном времени для наблюдения и анализа.

Портативная конструкция и работа с данными

Прибор построен на базе микросхем FPGA, MCU и ADC и рассчитан на быструю обработку сигналов и стабильную работу. Компактный корпус примерно на 30% легче, чем у предыдущих моделей. Встроенный аккумулятор ёмкостью 5000 мА·ч обеспечивает автономную работу, а разъём USB-C используется для зарядки. Осциллограммы можно записывать, а данные — экспортировать для последующего анализа.

Технические характеристики

• Производитель: FNIRSI
• Модель: 2D15P
• Каналы: два
• Частота дискретизации: 500 MSa/s
• Аналоговая полоса пропускания: 100 МГц
• Глубина памяти: 10 K, 100 K, 1 M отсчётов
• Входное сопротивление: 1 MΩ
• Диапазон развёртки по времени: 5 нс–50 с
• Вертикальная чувствительность: 10 мВ–10 В/дел.
• Максимальное входное напряжение: 800 В с пробником ×10
• Режимы запуска: автоматический, Normal, Single
• Типы запуска: по нарастающему фронту, по спадающему фронту, по обоим фронтам
• Режимы отображения: точки, вектор, цветовая температура
• Разъём: AC/DC
• Время удержания: минимальное, 2 с, 5 с, 10 с, 20 с, 50 с, бесконечное
• Математические операции: поддерживаются
• Запись осциллограмм: поддерживается
• Экспорт осциллограмм: поддерживается
• Измерение курсорами: поддерживается

Комплектация

• Осциллограф 2D15P
• 2 пробника P6100
• Пробник мультиметра
• Пробник с зажимом типа «крокодил»
• Кабель USB для передачи данных
• Руководство пользователя
