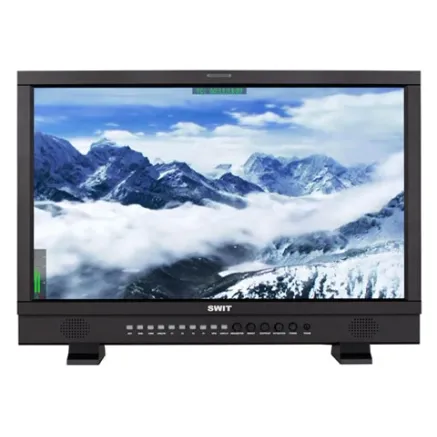

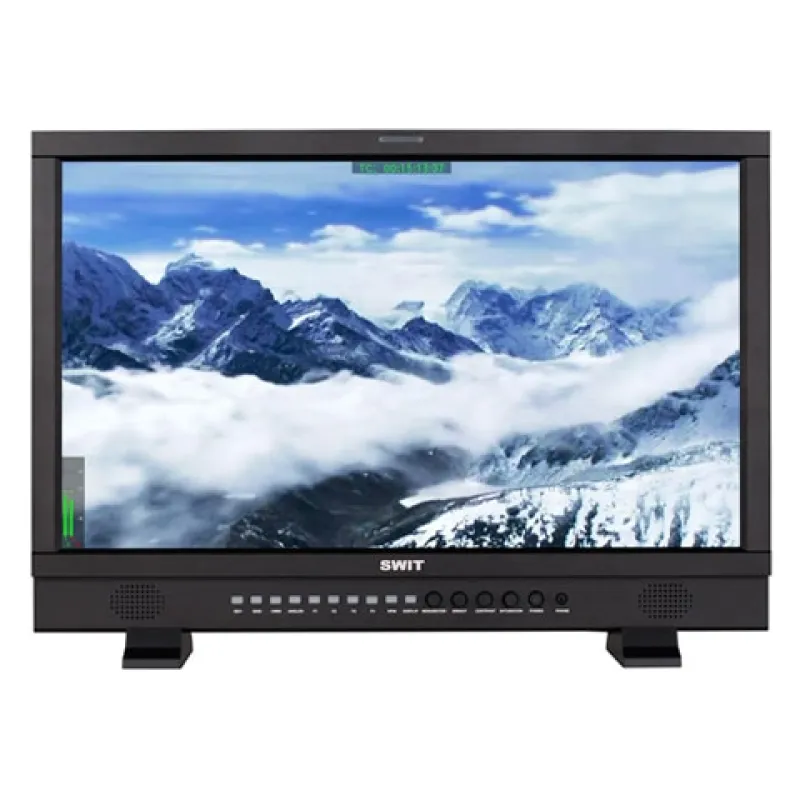

Swit S-1243FS 23,8 Studio HD LCD Monitor

23,8-дюймовый студийный ЖК-монитор Full HD 3GSDI&HDMI

• 23,8-дюймовая ЖК-панель, разрешение 1920×1080
• Мониторинг 2K/3G/HD/SD-SDI( x2 ), HDMI
• Мониторинг Y/Pb/Pr, VGA, CVBS
• 2-канальные встроенные аудиометры с оповещением
• Выбор любых 2 аудиоканалов для вывода
• Усиление фокусировки (красный/синий переключатель)
• AFD, таймкод, задержка H/V
• TSL UMD и текстовый дисплей TALLY
• Маркер безопасности 4:3/13:9/14:9/15:9/1,85:1/2,35:1
• Ложный цвет, R/G/B/Mono, полосы "зебры", внутренняя цветовая полоса
• Батарейная пластина V-mount / Gold mount (опция)
• Обновление прошивки через USB

23,8-дюймовый студийный ЖК-монитор Full HD

ЖК-панель IPS, светодиодная подсветка

Монитор S-1243FS оснащен 23,8-дюймовой ЖК-панелью IPS (In-Plane Switching) с разрешением Full HD 1920×1080 и светодиодной подсветкой, контрастность 1000:1 для точной цветопередачи. Угол обзора по горизонтали: 178° / по вертикали: 178°.

Мультиформатный вход/выход

S-1243H поддерживает
2K/3G/HD/SD-SDI вход×2
петля 2K/3G/HD/SD-SDI ×2
Вход HDMI ×1
петля HDMI ×1
Вход YUV ×1
Вход VGA ×1
Вход CVBS ×1
Шлейф CVBS ×1
Вход RS485 UMD ×1
RS485 UMD выход ×1
RS232C UMD вход ×1
RS485 GPI-вход ×1
Аналоговый аудиовход L/R ×1

Деэмбедирование цифрового аудио

Отображение двухканальных аудиометров + звуковая сигнализация при SDI/HDMI

S-1243H поддерживает двухканальные аудиометры на входах SDI и HDMI. Аудиометр имеет зеленый цвет и становится желтым при превышении уровня -20 дБ, а также красным при превышении уровня -9 дБ. Деэкранированный звук ch-1 и ch-2 может выводиться через 3,5-мм гнездо для наушников и динамик.
Если значение звука слишком низкое или встроенный звук отсутствует, то на звуковой панели отображается надпись "MUTE" или "UNLOCKED".

UMD и текстовый дисплей

Протокол TSL 3.1/4.0

S-1243H поддерживает отображение UMD и Text-Tally протокола TSL 3.1/4.0 с выбором 1-126 TSL-адресов и отображением максимум 8 букв. Входы UMD осуществляются через порт RS485 или RS232C, а выходы - через порт RS485.

Обновление микропрограммы через USB

S-1243H оснащен стандартным портом USB для обновления микропрограммы. Пользователи могут загрузить последний файл микропрограммы на USB-накопитель и непосредственно вставить его в монитор S-1243H для обновления, без подключения к ПК.

Несколько источников питания

Адаптер переменного тока / V-образное крепление / золотое крепление

Монитор S-1243H оснащен 4-контактным XLR-разъемом для подключения питания постоянного тока 11-17 В, а также V-mount или Gold mount пластиной для использования вне помещений.

3-цветная лампа TALLY Light

Входной сигнал RS485

Индикатор Tally light имеет три цвета: Красный, Зеленый и Желтый. Пользователи могут определить контакты порта RS485 для управления сигналом TALLY.

Входные видеоформаты

S-1243H поддерживает следующие форматы входного видеосигнала:
