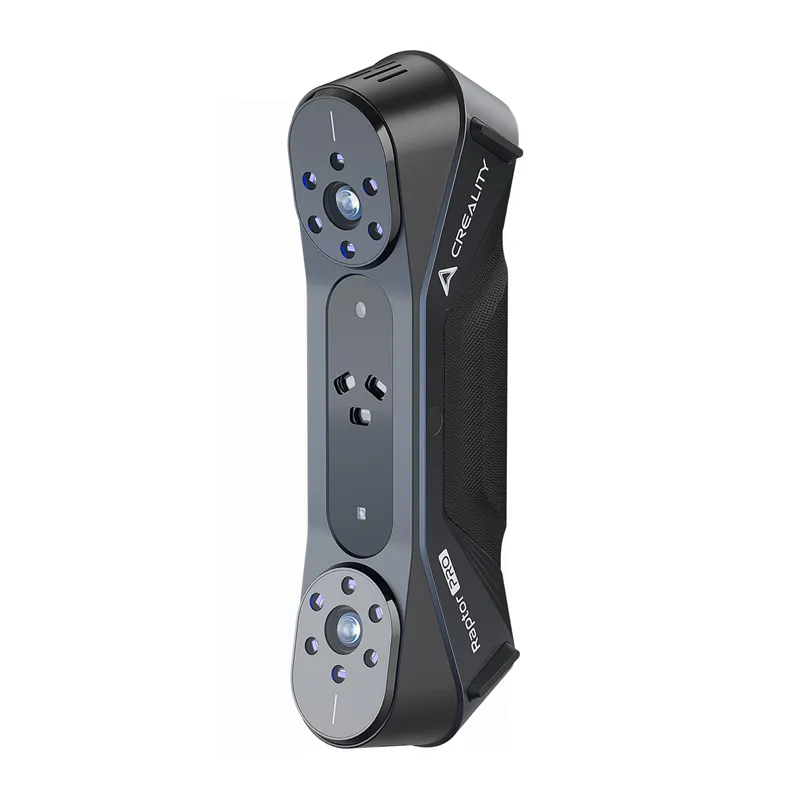

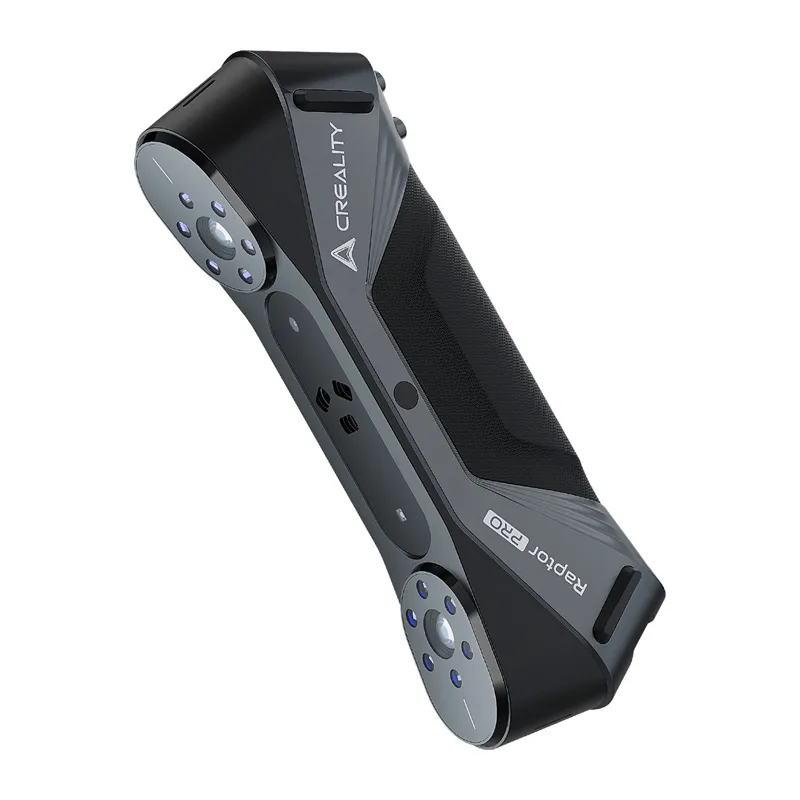

Creality CR-Scan Raptor Pro 3D сканер

Creality CR-Scan Raptor Pro 3D сканер

CR-Scan Raptor Pro 3D сканер - это современный измерительный инструмент, предназначенный для профессиональных инженерных, автомобильных, промышленных и дизайнерских приложений. Он сочетает в себе три технологии сканирования: синие лазерные линии, ближний инфракрасный (NIR) структурированный свет и полноцветный RGB захват, предлагая исключительную точность, высокую скорость и огромную гибкость. Это решение было разработано Creality для пользователей, которые ожидают надежного считывания 3D-данных без ненужных ограничений.

Двойная система синих лазеров

CR-Scan Raptor Pro оснащен двумя режимами сканирования с синим светом, которые можно легко переключать в процессе работы. 22 пересекающихся лазерные линии обеспечивают широкое покрытие и позволяют быстро сканировать средние и крупные объекты, уменьшая количество проходов и ненужных повторений. В свою очередь, 7 параллельных лазерных линий, каждая шириной всего 0.1 мм, предназначены для сканирования фрагментов, требующих максимальной детализации, идеально подходящих для захвата острых краев и тонких деталей.

Универсальность и комфорт сканирования благодаря NIR

Технология ближнего инфракрасного (NIR) структурированного света позволяет сканировать со скоростью до 30 кадров в секунду и идеально подходит для объектов с разнообразной геометрией. Комбинация NIR света и синих лазерных линий позволяет сканировать предметы размером от 5 x 5 x 5 мм до 4000 x 4000 x 4000 мм, охватывая все, от мелких технических компонентов до крупных промышленных деталей, форм, автомобильных частей и даже целых человеческих фигур.

Профессиональная объемная точность

CR-Scan Raptor Pro предлагает объемную точность 0.02 мм + 0.08 мм/м, что делает его подходящим для задач, требующих высокой точности измерений. Алгоритм температурной компенсации обеспечивает стабильную работу и повторяемые результаты даже во время длительных сеансов сканирования. С производительностью до 660,000 точек в секунду и частотой сканирования до 60 кадров в секунду работа со сканером проходит плавно, быстро и чрезвычайно эффективно, даже с крупными объектами.

Сканирование без маркеров и аэрозолей

Благодаря технологии 3D-изображения с сопоставлением точек сканер позволяет сканировать без использования маркеров для объектов, богатых геометрическими особенностями. Более того, устройство отличается очень высокой адаптивностью к материалам; оно позволяет сканировать черные и металлические поверхности без необходимости в матирующих аэрозолях, что значительно сокращает время, необходимое для подготовки объекта, и упрощает весь процесс.

Быстрое и точное сканирование людей

Специальный режим Лицо и Тело использует специальный алгоритм картирования лица, который точно воспроизводит детали и облегчает сканирование волос. Полное сканирование человеческого тела может быть выполнено всего за 2 минуты, что делает Raptor Pro отличным инструментом для медицинских, эргономических, одежных и дизайнерских приложений.

Стабильность и устойчивость в любых условиях

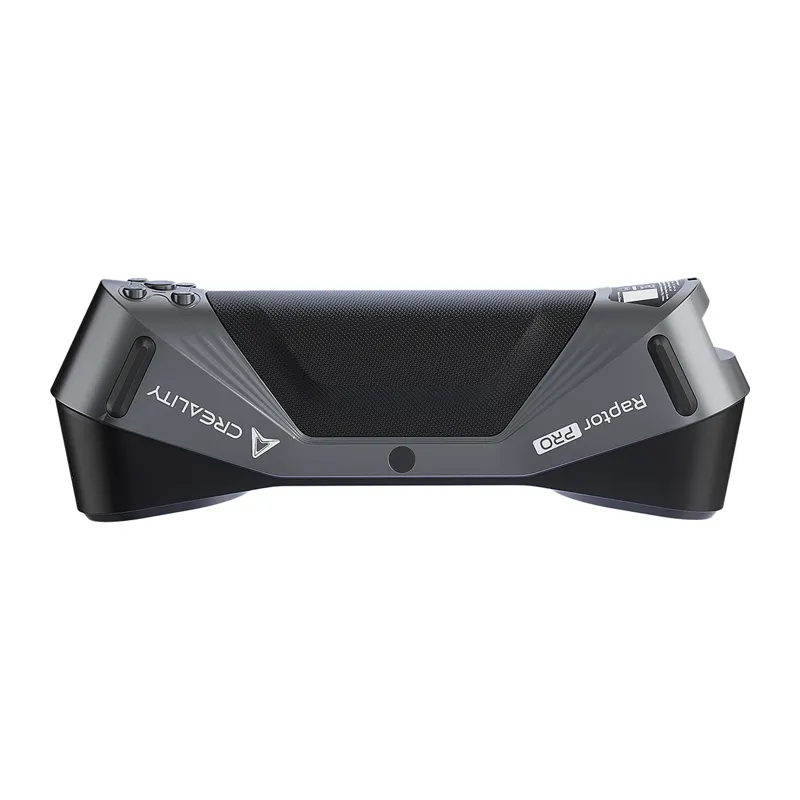

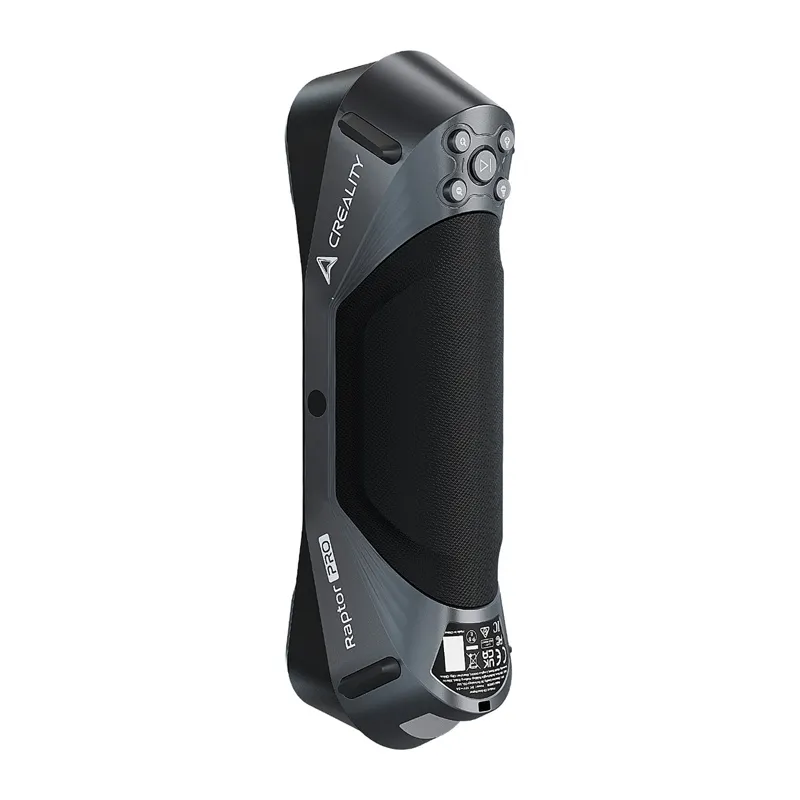

Технология One-Shot 3D-изображения обеспечивает естественную стабилизацию изображения и снижает риск потери отслеживания во время ручного сканирования. Функция быстрого перемотки дополнительно улучшает плавность работы. Синий лазер очень устойчив к окружающему свету, что позволяет сканировать на улице при освещенности до 50,000 люкс в режиме 7 линий и до 100,000 люкс в режиме 22 пересекающихся линий. Индикатор кольцевого света, физические кнопки управления и нескользящий корпус делают сканер быстрым и интуитивно понятным в использовании. Кроме того, съемный ремешок повышает безопасность при ручном сканировании и мобильных приложениях.

Современная оптика и 3D-камера

В основе системы изображения лежит 2.3 МП 3D-камера с низким искажением (<5), 20 мм глубиной резкости и 9-элементной стеклянной конструкцией. Металлическая труба и крепление объектива обеспечивают механическую стабильность и долгий срок службы, что приводит к исключительному качеству геометрических данных. Встроенная RGB-камера позволяет 24-битное полноцветное сканирование во всех режимах работы. Синий свет обеспечивает освещение во время лазерного сканирования, в то время как белый свет увеличивает яркость и читаемость цветовых текстур, обеспечивая реалистичную репродукцию поверхности.

Профессиональное программное обеспечение CrealityScan

Программное обеспечение CrealityScan разработано для максимального удобства использования. Оно предлагает четкие учебные пособия для начинающих, обработку моделей в один клик, продвинутые инструменты редактирования и эффективное управление данными облака точек и сетки. Данные со сканера можно напрямую импортировать в ведущие программы инспекции и дизайна, такие как Geomagic Control X, Geomagic Design X и Verisurf Inspect. Интеграция в один клик значительно упрощает контроль качества, обратное проектирование, CAD-дизайн и подготовку моделей для дальнейшей обработки или 3D-печати.

В комплекте

• сканер
• USB 3.0 кабель передачи данных (Type-C/Type-A)
• блок питания
• адаптер
• высокоточная стеклянная калибровочная плита
• отражающие маркеры (D6mm, D3mm)
• ремешок
• USB-C адаптер
• тряпка для чистки
• водонепроницаемый кейс
• руководство пользователя

Общие характеристики

• Производитель Creality
• Модель Raptor Pro
• Совместимые операционные системы Windows 10/11 (64-бит) i7-Gen10 и новее, видеокарта Nvidia (8 ГБ видеопамяти и выше), 32 ГБ памяти и выше; Минимальные требования i7-Gen7, видеокарта Nvidia (6 ГБ видеопамяти), 16 ГБ памяти; macOS 11.7.7 и новее, процессоры Apple M1/M2/M3; ОЗУ 16 ГБ и более
• Беспроводное сканирование Поддерживается в сочетании с беспроводными аксессуарами для сканирования
• Вес 405 г
• Габариты 215 мм x 50 мм x 74 мм
• Порт Type-C/USB3.0
• Питание 12V 2A
• Формат OBJ/STL/PLY/ASC
• IMU Поддерживается

Режим 7 параллельных лазерных линий

• Точность До 0.02mm
• Объемная точность 0.02mm+0.08mm/m
• Скорость сканирования 420,000 измерений в секунду
• 3D разрешение 0.05-2mm
• Скорость сканирования, до До 60 кадров в секунду
• Мин. объем сканирования 5mm x 5mm x 5mm
• Диапазон захвата 270mm x 170mm при 300mm
• Рабочее расстояние 160mm-400mm
• Цветовая карта Поддерживается
• Режим выравнивания Маркер
• Разрешение 3D-камеры 1920 x 1200
• Цветное дополнительное освещение 12 белых светодиодов
• Уличное сканирование 50,000 люкс

Режим 22 пересекающихся лазерных линий

• Точность До 0.02mm
• Объемная точность 0.02mm+0.08mm/m
• Скорость сканирования 660,000 измерений в секунду
• 3D разрешение 0.05-2mm
• Скорость сканирования, до До 60 кадров в секунду
• Мин. объем сканирования 5mm x 5mm x 5mm
• Диапазон захвата 270mm x 170mm при 300mm, 341mm x 232mm при 400mm, 397mm x 290mm при 500mm
• Рабочее расстояние 200-550mm
• Цветовая карта Поддерживается
• Режим выравнивания Маркер
• Разрешение 3D-камеры 1920 x 1200
• Цветное дополнительное освещение 12 белых светодиодов
• Уличное сканирование 100,000 люкс

NIR режим (ближний инфракрасный структурированный свет)

• Точность До 0.075 mm
• Объемная точность 0.075 mm + 0.1 mm/m
• Скорость сканирования 3,580,000 измерений в секунду
• 3D разрешение 0.1-2 mm
• Скорость сканирования, до До 30 кадров в секунду
• Мин. объем сканирования 150 x 150 x 150mm
• Диапазон захвата 630mm x 550mm при 1000mm
• Рабочее расстояние 170-1000mm
• Цветовая карта Поддерживается
• Режим выравнивания Маркер/геометрия/текстура
• Разрешение 3D-камеры 1920 x 1200
• Цветное дополнительное освещение 12 белых светодиодов
• Уличное сканирование 30,000 люкс
