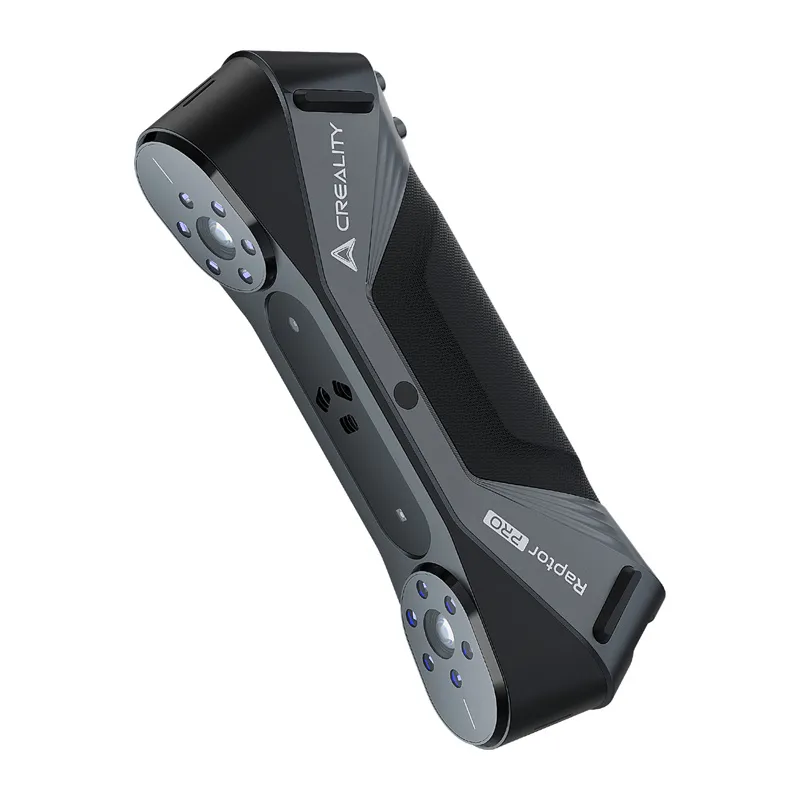

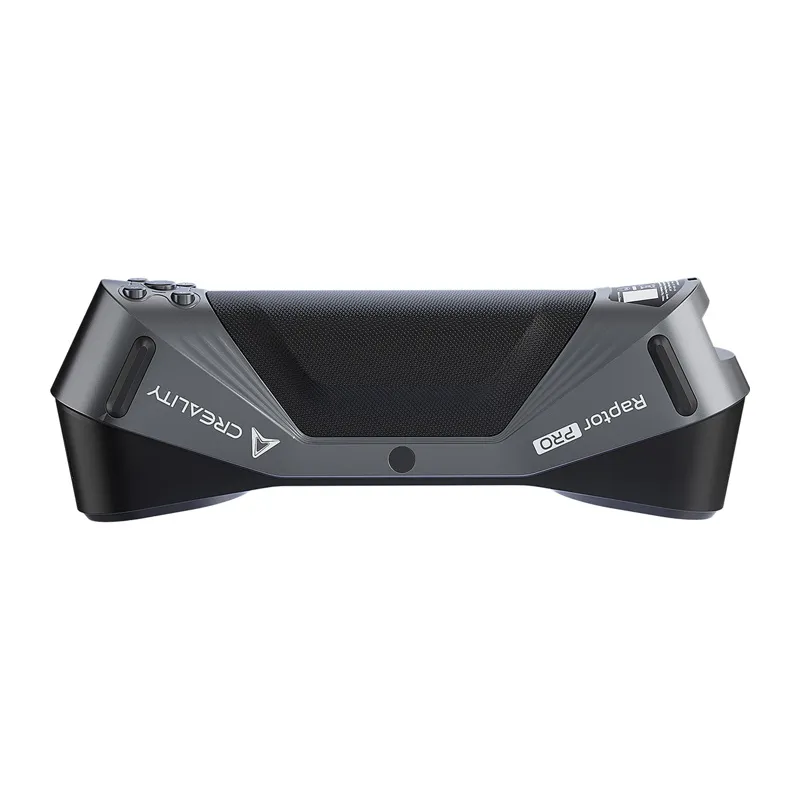

Creality CR-Scan Raptor Pro 3D skeneris

Creality CR-Scan Raptor Pro 3D skeneris

CR-Scan Raptor Pro 3D skeneris ir uzlabots mērīšanas rīks, kas paredzēts profesionālām inženierijas, automobiļu, rūpniecības un dizaina lietojumprogrammām. Tas apvieno trīs skenēšanas tehnoloģijas: zilo lāzera līniju, tuvās infrasarkanās (NIR) strukturētās gaismas un pilnkrāsu RGB uzņemšanu, piedāvājot izcilu precizitāti, augstu ātrumu un milzīgu elastību. Šis risinājums tika izstrādāts Creality, lai apmierinātu lietotājus, kuri sagaida uzticamu 3D datu nolasīšanu bez nevajadzīgām ierobežojumiem.

Dubultā zilo lāzeru sistēma

CR-Scan Raptor Pro ir aprīkots ar diviem zilo gaismas skenēšanas režīmiem, kurus var viegli pārslēgt darbības laikā. 22 krustveida lāzera līnijas nodrošina plašu laukuma pārklājumu un ļauj ātri skenēt vidēja un liela izmēra objektus, samazinot pāreju skaitu un nevajadzīgas atkārtošanās. Savukārt 7 paralēlas lāzera līnijas, katra tikai 0.1 mm bieza, ir paredzētas fragmentu skenēšanai, kas prasa maksimālu detaļu, ideāli piemērotas asu malu un smalko detaļu uzņemšanai.

Elastība un skenēšanas komforts, pateicoties NIR

Tuvās infrasarkanās (NIR) strukturētās gaismas tehnoloģija ļauj skenēt ar ātrumu līdz 30 kadriem sekundē un ir ideāli piemērota objektiem ar mainīgām ģeometriskām formām. NIR gaismas un zilo lāzera līniju kombinācija ļauj skenēt priekšmetus, kuru izmēri ir no 5 x 5 x 5 mm līdz 4000 x 4000 x 4000 mm, aptverot visu, sākot no maziem tehniskiem komponentiem līdz lielām rūpnieciskām daļām, veidnēm, automobiļu daļām un pat veseliem cilvēku figūrām.

Profesionāla līmeņa tilpuma precizitāte

CR-Scan Raptor Pro piedāvā tilpuma precizitāti 0.02 mm + 0.08 mm/m, padarot to piemērotu uzdevumiem, kas prasa augstu mērījumu precizitāti. Temperatūras kompensācijas algoritms nodrošina stabilu darbību un atkārtojamu rezultātu iegūšanu pat ilgstošu skenēšanas sesiju laikā. Ar veiktspēju līdz 660,000 punktiem sekundē un skenēšanas frekvenci līdz 60 kadriem sekundē darbs ar skeneri ir vienmērīgs, ātrs un ārkārtīgi efektīvs, pat ar lieliem objektiem.

Skeneris bez marķieriem un aerosoliem

Pateicoties 3D attēlveidošanas tehnoloģijai ar punktu saskaņošanu, skeneris ļauj skenēt bez marķieru izmantošanas priekšmetiem, kas bagāti ar ģeometriskām iezīmēm. Turklāt ierīce izceļas ar ļoti augstu materiālu pielāgojamību; tā ļauj skenēt melnas un metāla virsmas bez matēšanas aerosoliem, kas ievērojami samazina laiku, kas nepieciešams objekta sagatavošanai, un vienkāršo visu procesu.

Ātra un precīza cilvēku skenēšana

Īpašais Sejas un ķermeņa režīms izmanto veltītu sejas kartēšanas algoritmu, kas precīzi reproducē detaļas un atvieglo matu skenēšanu. Pilnu cilvēka ķermeņa skenēšanu var veikt tikai 2 minūtēs, padarot Raptor Pro par lielisku rīku medicīnas, ergonomikas, apģērba un dizaina lietojumprogrammām.

Stabilitāte un izturība visos apstākļos

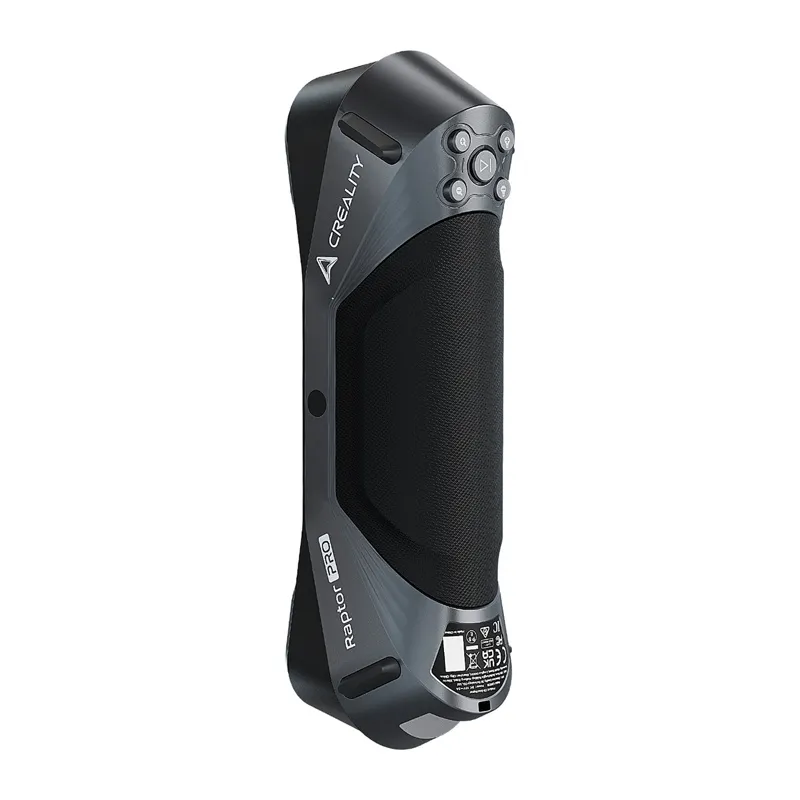

One-Shot 3D attēlveidošanas tehnoloģija nodrošina dabīgu attēla stabilizāciju un samazina izsekošanas zuduma risku manuālās skenēšanas laikā. Ātrās atgriešanās funkcija vēl vairāk uzlabo darbības vienmērīgumu. Zilais lāzers ir ļoti izturīgs pret apkārtējo gaismu, ļaujot skenēt ārpus telpām līdz 50,000 luksos 7 līniju režīmā un līdz 100,000 luksos 22 krustveida līniju režīmā. Gredzenveida gaismas indikators, fiziskās vadības pogas un neslīdošs korpuss padara skeneri ātru un intuitīvu lietošanai. Turklāt noņemamais kakla siksna palielina drošību rokas skenēšanas un mobilajās lietojumprogrammās.

Uzlabota optika un 3D kamera

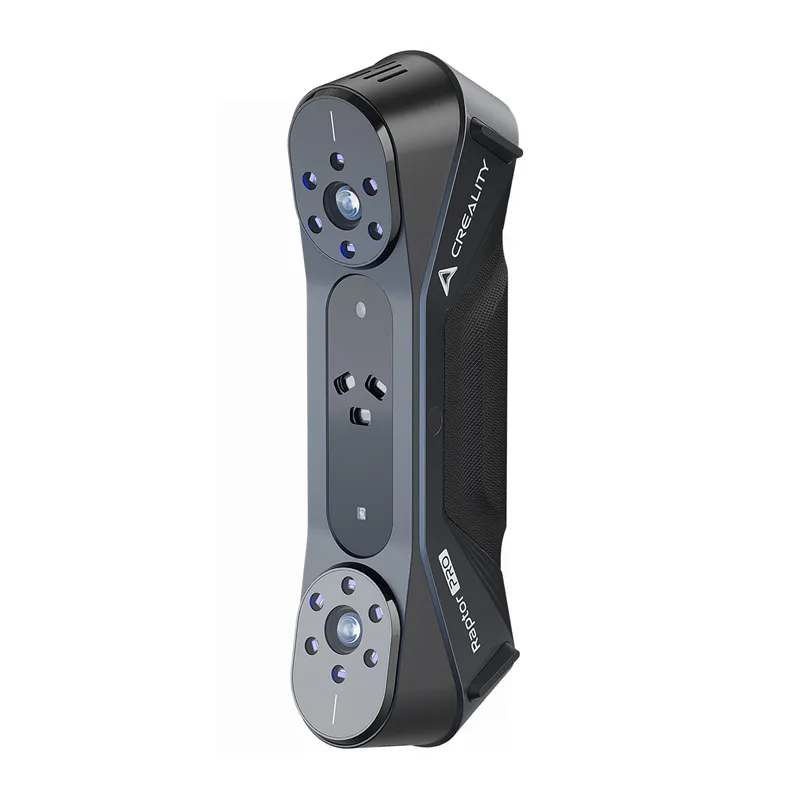

Attēlveidošanas sistēmas pamatā ir 2.3 MP 3D kamera, kas aprīkota ar zemu izkropļojumu objektīvu (<5), 20 mm fokusa attālumu un 9 elementu stikla konstrukciju. Metāla caurule un objektīva stiprinājums nodrošina mehānisku stabilitāti un ilgu kalpošanas laiku, rezultātā iegūstot izcilu ģeometrisko datu kvalitāti. Iebūvētā RGB kamera ļauj 24 bitu pilnkrāsu skenēšanu visos darbības režīmos. Zilā gaisma nodrošina apgaismojumu lāzera skenēšanas laikā, savukārt baltā gaisma palielina krāsu tekstūru spilgtumu un lasāmību, nodrošinot reālistisku virsmas reprodukciju.

Profesionāla CrealityScan programmatūra

CrealityScan programmatūra ir izstrādāta maksimālai lietošanas ērtībai. Tā piedāvā skaidras apmācības iesācējiem, vienas pogas modeļa apstrādi, uzlabotas rediģēšanas rīkus un efektīvu punktu mākoņa un režģa datu pārvaldību. Datus no skenera var tieši importēt vadošajās pārbaudes un dizaina programmās, piemēram, Geomagic Control X, Geomagic Design X un Verisurf Inspect. Vienas pogas integrācija ievērojami atvieglo kvalitātes kontroli, apgrieztu inženieriju, CAD dizainu un modeļa sagatavošanu turpmākai apstrādei vai 3D drukāšanai.

Iekļauts

• skeneris
• USB 3.0 datu pārsūtīšanas kabelis (Type-C/Type-A)
• barošanas adapteris
• adapteris
• augstas precizitātes stikla kalibrēšanas plate
• atstarojošie marķieri (D6mm, D3mm)
• kakla siksna
• USB-C adapters
• tīrīšanas drāna
• ūdensnecaurlaidīga kaste
• lietotāja rokasgrāmata

Vispārīgi

• Ražotājs Creality
• Modelis Raptor Pro
• Savietojamās operētājsistēmas Windows 10/11 (64-bit) i7-Gen10 un jaunākas, Nvidia grafikas karte (8 GB video atmiņa un vairāk), 32 GB atmiņa un vairāk; Minimālās prasības i7-Gen7, Nvidia grafikas karte (6 GB video atmiņa), 16 GB atmiņa; macOS 11.7.7 un jaunākas, Apple M1/M2/M3 sērijas procesori; RAM 16 GB un vairāk
• Bezvadu skenēšana Atbalstīta kopā ar bezvadu skenēšanas piederumiem
• Svars 405 g
• Izmēri 215 mm x 50 mm x 74 mm
• Ports Type-C/USB3.0
• Barošana 12V 2A
• Formāts OBJ/STL/PLY/ASC
• IMU Atbalstīts

7 paralēlo zilo lāzeru līniju režīms

• Precizitāte Līdz 0.02mm
• Tilpuma precizitāte 0.02mm+0.08mm/m
• Skenēšanas ātrums 420,000 mērījumi sekundē
• 3D izšķirtspēja 0.05-2mm
• Skenēšanas ātrums, līdz Līdz 60 kadriem sekundē
• Min. skenēšanas tilpums 5mm x 5mm x 5mm
• Vienreizēja uzņemšanas diapazons 270mm x 170mm pie 300mm
• Darba attālums 160mm-400mm
• Krāsu kartēšana Atbalstīta
• Saskaņošanas režīms Marķieris
• 3D attēlveidošanas kameras izšķirtspēja 1920 x 1200
• Krāsainā papildgaisma 12 baltas LED
• Āra skenēšana 50,000 luksu

22 krustveida zilo lāzeru līniju režīms

• Precizitāte Līdz 0.02mm
• Tilpuma precizitāte 0.02mm+0.08mm/m
• Skenēšanas ātrums 660,000 mērījumi sekundē
• 3D izšķirtspēja 0.05-2mm
• Skenēšanas ātrums, līdz Līdz 60 kadriem sekundē
• Min. skenēšanas tilpums 5mm x 5mm x 5mm
• Vienreizēja uzņemšanas diapazons 270mm x 170mm pie 300mm, 341mm x 232mm pie 400mm, 397mm x 290mm pie 500mm
• Darba attālums 200-550mm
• Krāsu kartēšana Atbalstīta
• Saskaņošanas režīms Marķieris
• 3D attēlveidošanas kameras izšķirtspēja 1920 x 1200
• Krāsainā papildgaisma 12 baltas LED
• Āra skenēšana 100,000 luksu

NIR režīms (tuvās infrasarkanās strukturētās gaismas)

• Precizitāte Līdz 0.075 mm
• Tilpuma precizitāte 0.075 mm + 0.1 mm/m
• Skenēšanas ātrums 3,580,000 mērījumi sekundē
• 3D izšķirtspēja 0.1-2 mm
• Skenēšanas ātrums, līdz Līdz 30 kadriem sekundē
• Min. skenēšanas tilpums 150 x 150 x 150mm
• Vienreizēja uzņemšanas diapazons 630mm x 550mm pie 1000mm
• Darba attālums 170-1000mm
• Krāsu kartēšana Atbalstīta
• Saskaņošanas režīms Marķieris/ģeometrija/tekstūra
• 3D attēlveidošanas kameras izšķirtspēja 1920 x 1200
• Krāsainā papildgaisma 12 baltas LED
• Āra skenēšana 30,000 luksu
