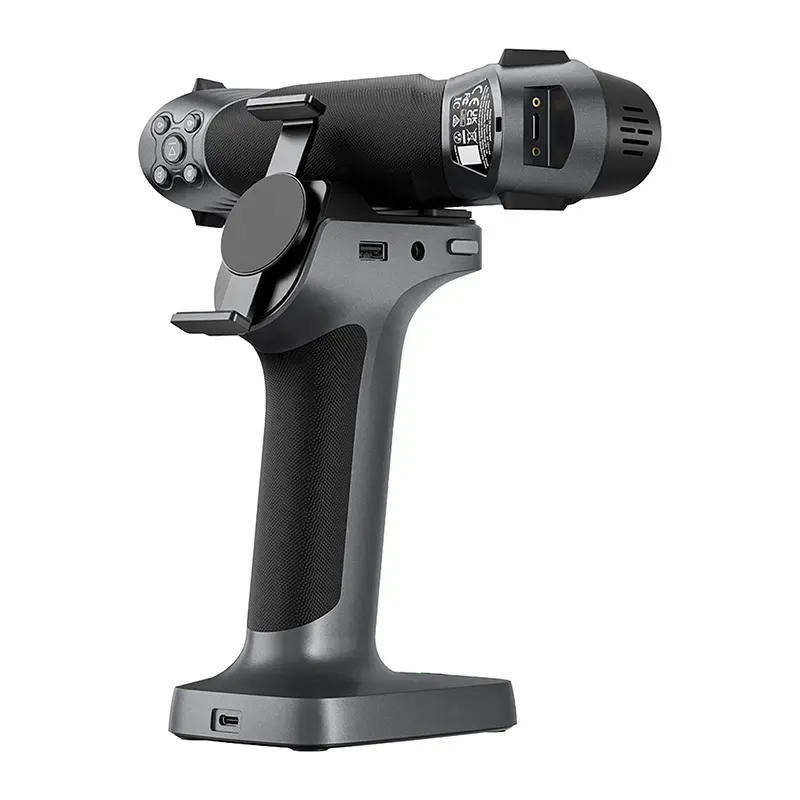

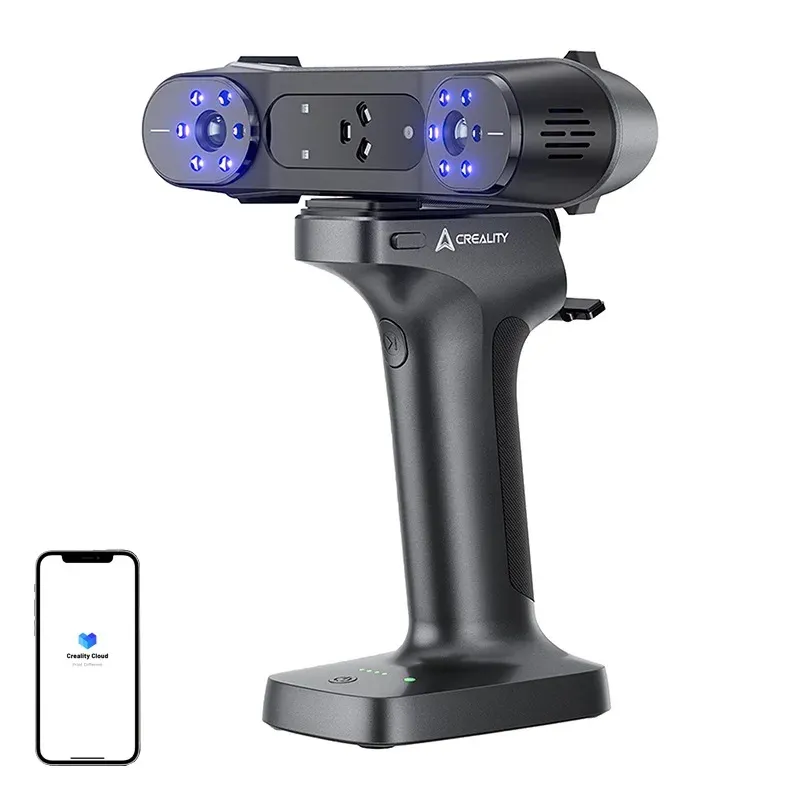

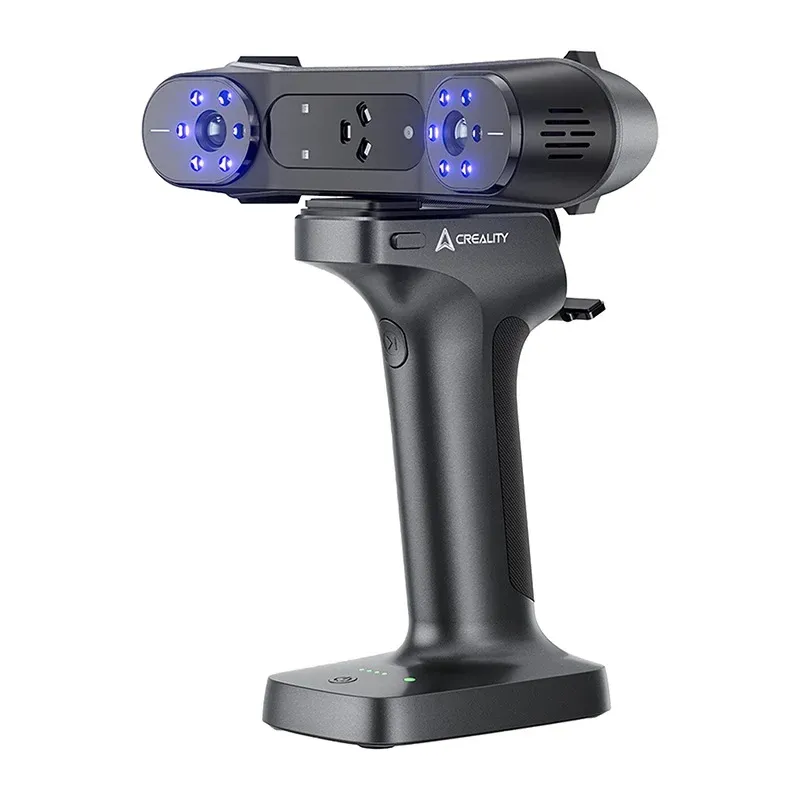

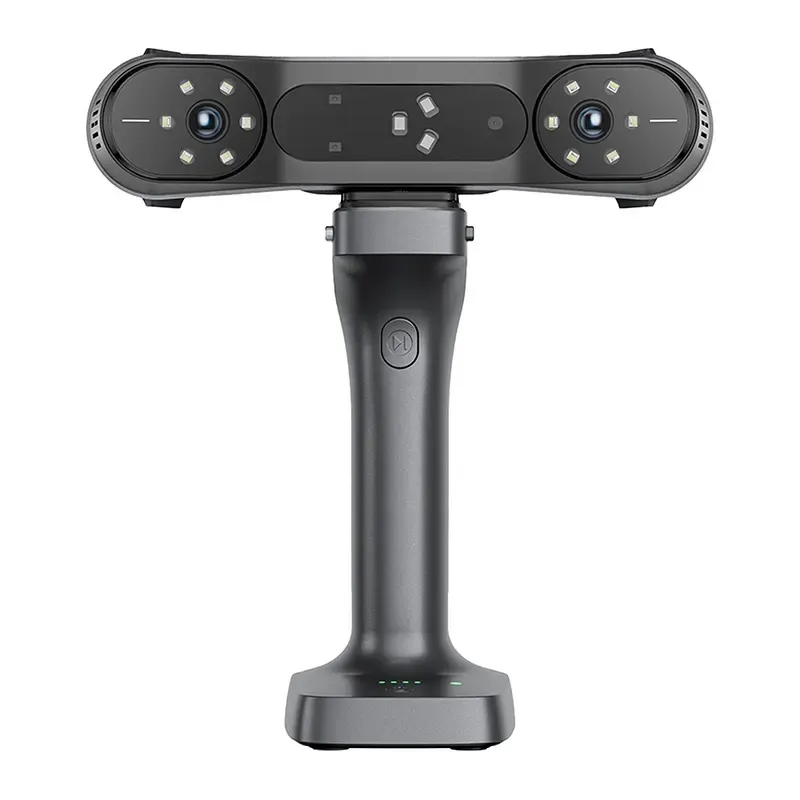

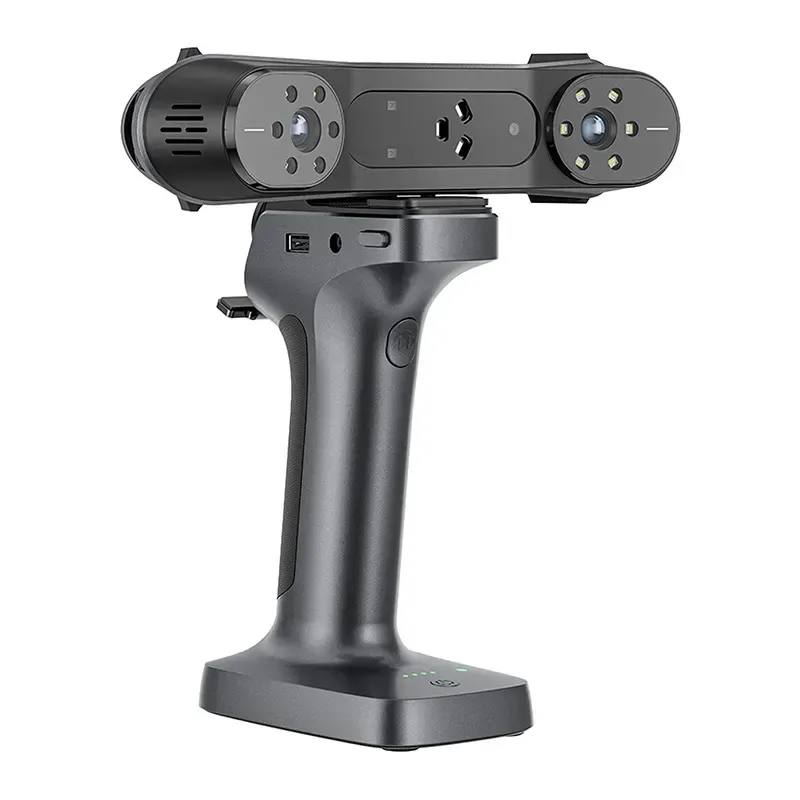

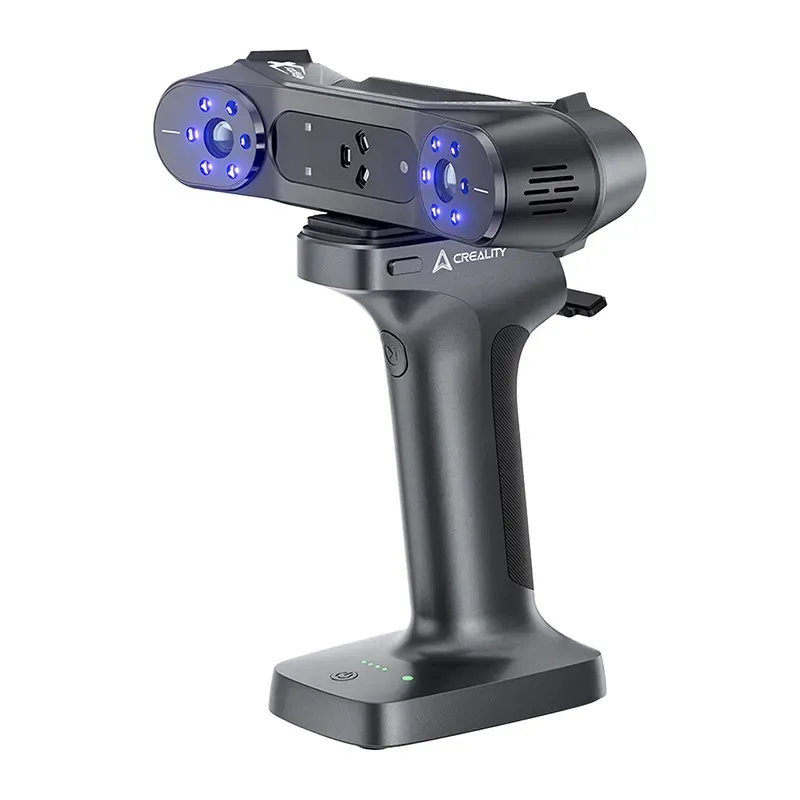

Skaner 3D Creality RaptorX

3D-сканер Creality RaptorX

Creality RaptorX — усовершенствованный 3D-сканер для профессионального использования. Он сочетает сканирование синим лазером и технологию структурированного света NIR, обеспечивая высокую точность и скорость. Компактная беспроводная конструкция подходит для работы в различных условиях, в том числе при ярком освещении. Сканер универсален: он позволяет оцифровывать сложные объекты и с высоким разрешением фиксировать мелкие детали.

Качество сканирования и области применения

В режимах синего лазера RaptorX обеспечивает точность до 0,02 мм и объёмную точность 0,02 мм + 0,6 мм/м. Скорость сканирования достигает 60 кадров/с; поддерживается полноцветное текстурирование для проектов, требующих передачи деталей поверхности и цвета. Сканер работает с объектами размером от 5 × 5 × 5 мм до 4 м³, поэтому подходит для небольших компонентов, сканирования силуэтов людей и крупных механических деталей.

Режимы сканирования

Доступны семь параллельных синих лазерных линий, 34 синие лазерные линии и сканирование NIR. Режимы поддерживают ручное сканирование, стационарное сканирование с автоматическим вращением платформы, детальную съёмку мелких элементов и сканирование крупных объектов. Благодаря этим возможностям RaptorX подходит для применения в автомобильной, медицинской и художественной сферах.

Беспроводная работа и портативность

Сканер весит 405 г и поддерживает беспроводное сканирование. Перезаряжаемый аккумулятор обеспечивает около 4 часов работы и заряжается до 80% примерно за 1,5 часа. Портативная конструкция подходит как для студии, так и для работы на выезде.

Сканирование структурированным светом NIR

Технология структурированного света NIR (ближнего инфракрасного диапазона) позволяет сканировать без маркеров. Функция One-Shot 3D Imaging помогает сохранять отслеживание и снижает риск потери объекта во время съёмки, обеспечивая плавный процесс ручного сканирования.

Надёжная съёмка и цветовое текстурирование

Алгоритм текстурирования лица и тела фиксирует такие детали, как волосы и контуры тела; полное сканирование человека занимает около 2 минут. Сканер поддерживает 24-битную цветопередачу для точного воспроизведения цвета. Благодаря адаптации к различным материалам он сканирует чёрные и металлические объекты без спреев и покрытий.

Оптические компоненты

RaptorX оснащён 3D-камерой с разрешением 2,3 мегапикселя (1920 × 1200). Девятиэлементный стеклянный объектив разработан для минимизации искажений и обеспечения большой глубины резкости. Металлический корпус объектива повышает долговечность и обеспечивает стабильную работу в сложных условиях.

Программное обеспечение CrealityScan

Сканер работает с программным обеспечением CrealityScan, включающим редактирование облака точек, сканирование лица и тела, а также калибровку одним нажатием. Совместимость с программами, включая SolidWorks, Maya и Blender, позволяет использовать сканы в дальнейших рабочих процессах проектирования.

Комплектация

• Сканер
• Держатель сканера
• Стеклянная калибровочная пластина
• Быстросъёмное крепление
• Магнитный держатель телефона
• USB-адаптер Wi-Fi 6
• Адаптер и адаптер
• Кабель USB 3.0 — USB-C
• Кабель Scan Bridge
• Кабель для зарядки
• Светоотражающие маркеры: 40 листов с маркерами 6 мм и 40 листов с маркерами 3 мм
• Адаптер USB-C
• Салфетка для очистки
• Ремешок
• Руководство пользователя

Характеристики держателя сканера

• Производитель: Creality
• Совместимость: CR-Scan Otter, CR-Scan Raptor и Creality RaptorX
• Протоколы Wi-Fi: Wi-Fi 6, обратная совместимость
• Частотный диапазон: 5 ГГц
• Скорость передачи: режим параллельных линий — до 50 кадров/с; инфракрасный режим — до 30 кадров/с
• Тип аккумулятора: литиевый
• Ёмкость аккумулятора: 5000 мА·ч (2 аккумулятора)
• Мощность быстрой зарядки: 30 Вт
• Протоколы быстрой зарядки: PD / AFC / FCP
• Порт зарядки: Type-C
• Интерфейс: USB-A / USB 3.0
• Интерфейс питания: DC 12 В / USB 5 В
• Держатель телефона: магнитный
• Кнопка питания: механическая
• Кнопка запуска сканирования: механическая
• Размеры: 193,7 × 119,8 × 81,7 мм
• Вес: 444 г
• Рабочая температура: от −10°C до 40°C
• Рабочая влажность: 0–90% RH

Характеристики сканера

• Производитель: Creality
• Режимы сканирования: 7 параллельных синих лазерных линий / 34 синие лазерные линии / NIR
• Точность: до 0,02 мм (7 параллельных синих лазерных линий / 34 синие лазерные линии); до 0,1 мм (NIR)
• Объёмная точность: 0,02 мм + 0,6 мм/м (7 параллельных синих лазерных линий / 34 синие лазерные линии); 0,05 мм + 0,1 мм/м (NIR)
• Частота сканирования: 420 000 измерений/с (7 параллельных синих лазерных линий); 1 020 000 измерений/с (34 синие лазерные линии); 3 580 000 измерений/с (NIR)
• Разрешение 3D: 0,02–2 мм (7 параллельных синих лазерных линий / 34 синие лазерные линии); 0,1–2 мм (NIR)
• Скорость сканирования: до 60 кадров/с (7 параллельных синих лазерных линий / 34 синие лазерные линии); до 20 кадров/с (NIR)
• Минимальный объём сканирования: 5 × 5 × 5 мм (7 параллельных синих лазерных линий / 34 синие лазерные линии); 150 × 150 × 150 мм (NIR)
• Диапазон одного захвата: 270 × 170 мм на расстоянии 300 мм (7 параллельных синих лазерных линий); 270 × 170 мм на расстоянии 300 мм / 341 × 232 мм на расстоянии 400 мм / 397 × 290 мм на расстоянии 500 мм / 452 × 348 мм на расстоянии 600 мм (34 синие лазерные линии); 630 × 550 мм на расстоянии 1000 мм (NIR)
• Рабочий диапазон: 150–400 мм (7 параллельных синих лазерных линий); 200–600 мм (34 синие лазерные линии); 170–1200 мм (NIR)
• Цветовое текстурирование: да
• Режимы совмещения: по маркерам (7 параллельных синих лазерных линий / 34 синие лазерные линии); по маркерам / геометрии / текстуре (NIR)
• Разрешение камеры 3D-съёмки: 1920 × 1200
• Дополнительная RGB-подсветка: 12 белых светодиодов
• Освещённость при внешнем освещении: менее 50 000 люкс (7 параллельных синих лазерных линий); менее 10 000 люкс (34 синие лазерные линии); менее 30 000 люкс (NIR)
• Поддержка распознавания маркеров: 12 синих светодиодов
• Класс лазерной безопасности (защита глаз): класс I (7 параллельных синих лазерных линий / NIR); класс II (34 синие лазерные линии)
• Кнопка: механическая
• Поддержка IMU: да
• Форматы вывода: OBJ / STL / PLY
• Входное напряжение: 12 В / 2 А
• Интерфейс: USB-C / USB 3.0
• Размеры: 215 × 50 × 74 мм
• Вес: 405 г
• Калибровочная пластина: прецизионная стеклянная калибровочная пластина
• Беспроводное сканирование: да
• Операционные системы: Windows, macOS
• Рабочая температура: от −10°C до 40°C
• Рабочая влажность: 0–90% RH
