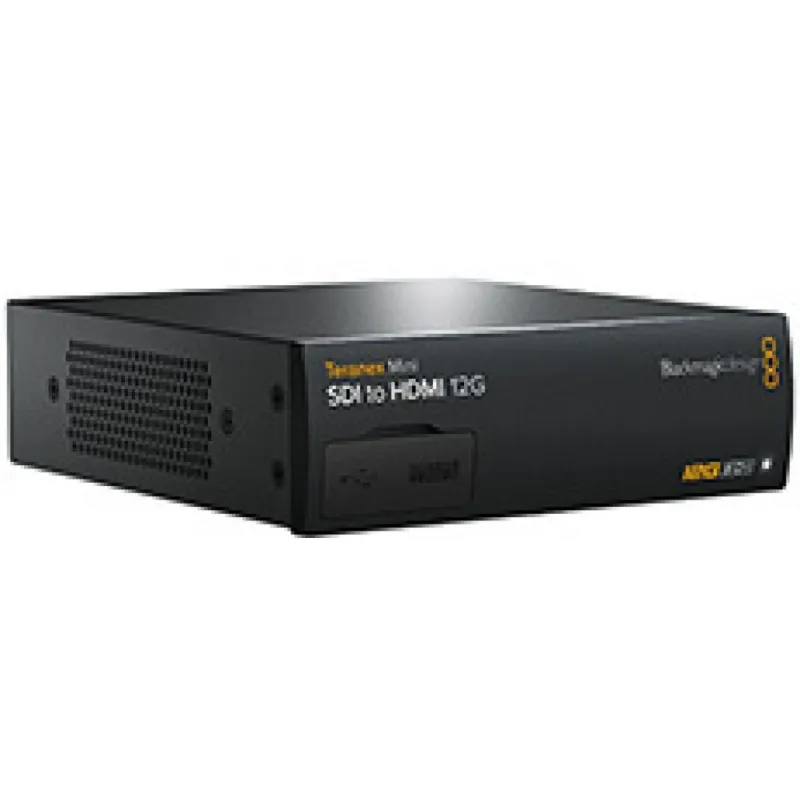

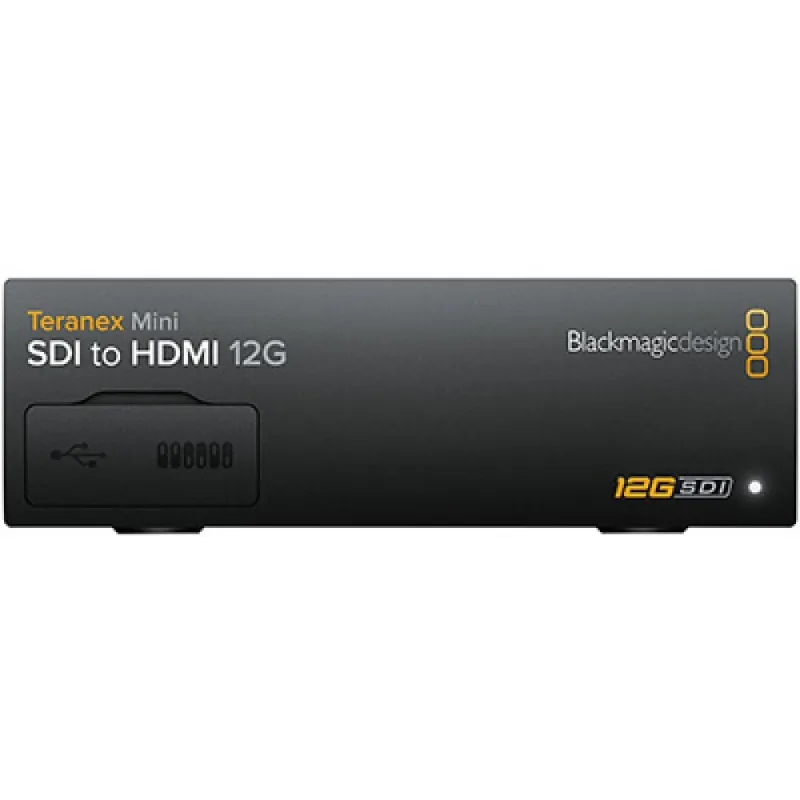

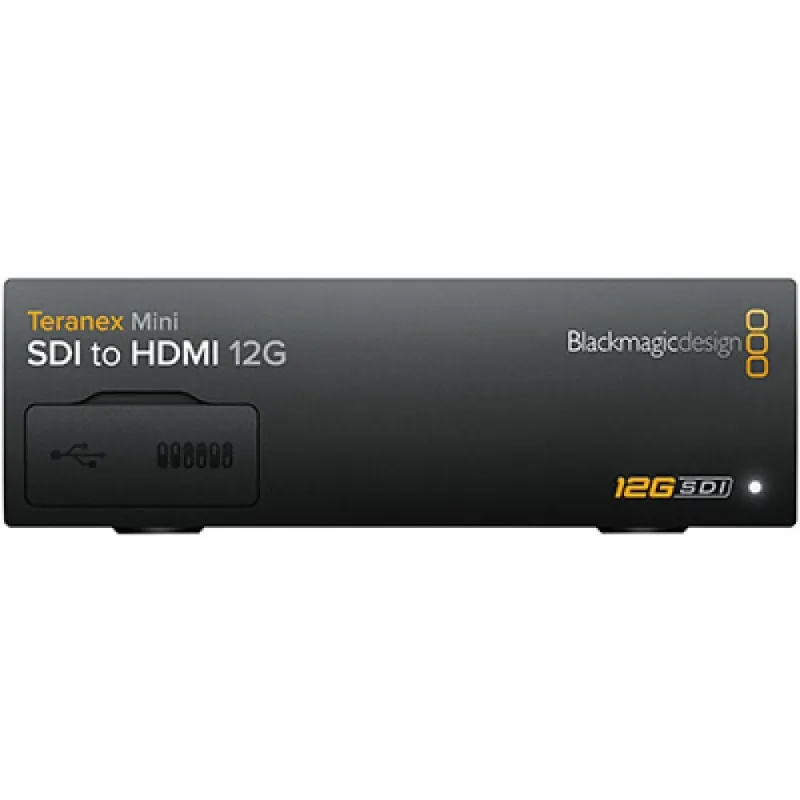

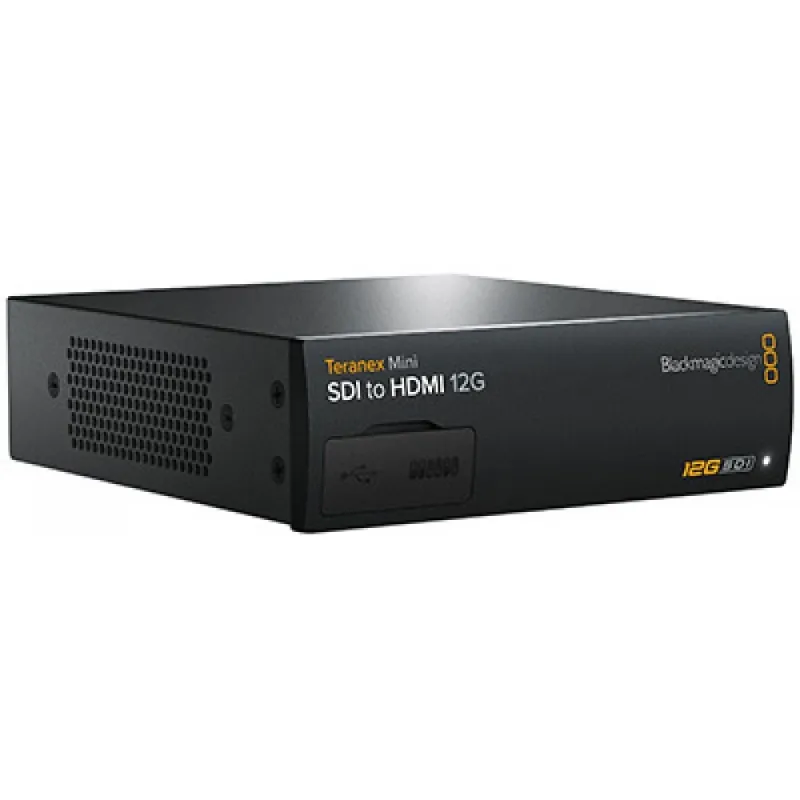

Blackmagic Design Teranex Mini SDI to HDMI 12G Converter

Blackmagic Design Teranex Mini SDI to HDMI 12G Converter (BM-CONVNTRM-AA-SDIH)

Teranex Mini преобразует 12G-SDI сигналы в HDMI, поддерживая все видеоформаты, включая SD, HD, 6G и 12G-SDI. Встроенный даунконвертер для Ultra HD позволяет HDMI-мониторам выбирать оптимальный поддерживаемый формат. Устройство может извлекать аудио в сбалансированные аналоговые или AES/EBU форматы и обеспечивает вывод таймкода. Идеально подходит для использования HDMI-телевизоров в качестве SDI трансляционных мониторов и подключения к видеопроекторам.

Особенности конвертера следующего поколения

• Поддержка всех SD, HD и Ultra HD форматов до 2160p60.
• Встроенный блок питания переменного тока с разъемом IEC C14 (вход 90-240В AC).
• Профессиональные XLR аналоговые и AES/EBU аудиоподключения.
• Ethernet для удаленного управления и поддержка Power over Ethernet (PoE).
• Обновляемая пользователем передняя панель с цветным дисплеем и элементами управления для мониторинга и настройки.

Универсальное применение

Конвертеры Teranex Mini подходят для трансляционных установок, переносных стоек на живых мероприятиях, трансляционных автомобилей, монтажных и цветокоррекционных студий. Могут устанавливаться в стойку или использоваться автономно, с профессиональными аудиоподключениями для интеграции с микшерами и аудиооборудованием.

Компактный и гибкий дизайн

Достаточно компактный, чтобы скрыть в кабельных каналах или за оборудованием, Teranex Mini также можно разместить на столе или в стойке. В отличие от обычных мини-конвертеров, включает полноразмерные профессиональные XLR аудиопорты и Ethernet для удаленного администрирования. Мини-переключатели позволяют мгновенно менять настройки, а опциональная передняя панель обеспечивает видеомониторинг.

Установка в стойку

Teranex Mini — первый в мире 12G-SDI конвертер для установки в стойку. Несколько устройств можно объединить в стойках и использовать автономно. Встроенный блок питания и Ethernet исключают единичные точки отказа. Настройки можно менять с передней панели или удаленно через Ethernet. Компактный размер позволяет устанавливать устройство спереди или сзади стоек и кейсов.

Передовая 12G-SDI технология

Использует многочастотную 12G-SDI технологию, в восемь раз быстрее HD-SDI, автоматически определяя и переключаясь между SD, HD и Ultra HD форматами. Поддерживает высокую частоту кадров Ultra HD до 2160p60 по одному BNC кабелю, что идеально для спортивных и динамичных программ.

Интеллектуальное тепловое решение

Инновационное кроссфлоу охлаждение с внутренней тепловой трубкой поддерживает устройство прохладным и тихим, даже при установке рядом в стойке. Оповещения о перегреве передаются по Ethernet и отображаются на передней панели. Устройства работают совместно, обеспечивая воздушный поток через стойки и резервирование охлаждения.

Опциональная панель Teranex Mini Smart Panel

Smart Panel добавляет ЖК-экран для мониторинга видеовыхода, кнопки и меню на экране для быстрой настройки. Полезна в полевых условиях, на съемочной площадке или в стойках с несколькими конвертерами.

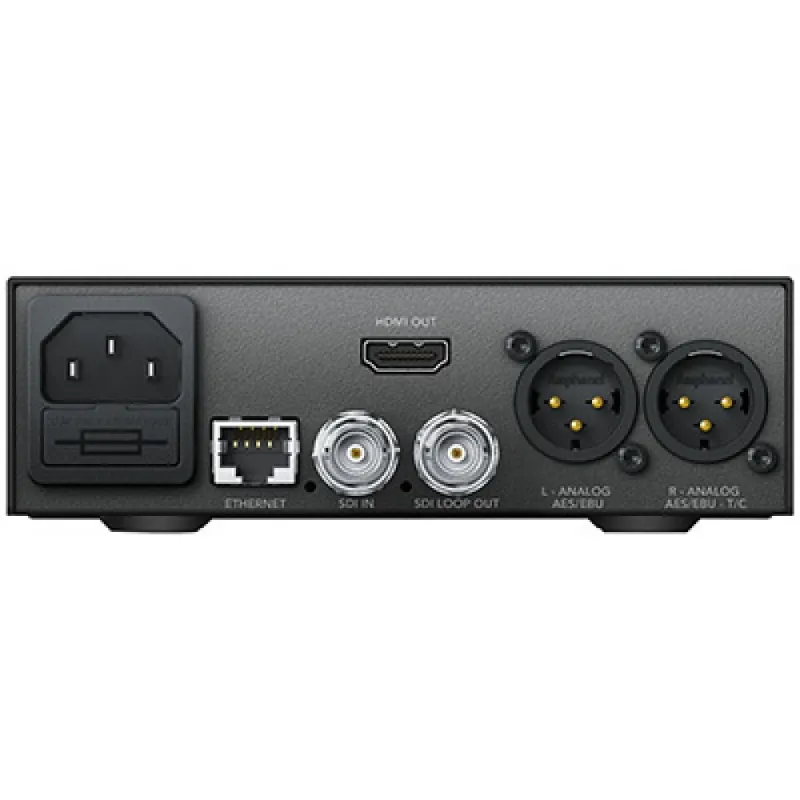

Трансляционные подключения

• 1 × 12G-SDI вход (автоматическое переключение SD/HD/2K/4K).
• 1 × 12G-SDI петлевой выход.
• 1 × HDMI 2.0 Type A выход с поддержкой до 2160p60.
• 2 канала профессионального сбалансированного аналогового аудио через XLR (правый XLR можно настроить для вывода таймкода).
• 4 канала профессионального 110Ω сбалансированного AES/EBU цифрового аудио через XLR (правый XLR можно настроить для вывода таймкода).
• Встроенный многонапряженный блок питания 90-240В AC с IEC разъемом.
• Ethernet порт для удаленного управления и PoE питания.

Качество аудио

XLR разъемы могут переключаться между сбалансированным аналоговым и AES/EBU цифровым аудио, обеспечивая интеграцию с профессиональным аналоговым или цифровым оборудованием. Аналоговое аудио характеризуется крайне низким уровнем шума ниже -115 дБFS для почти бесшумного фона.

Управление и настройка

Настройки можно менять через встроенные мини-переключатели, USB, Ethernet или опциональную Smart Panel. Удаленное управление возможно с помощью прилагаемого программного обеспечения Converter Utility для Mac и Windows.

Обработка изображения и качество сигнала

Использует запатентованную технологию обработки изображений Teranex для качества трансляций и постпродакшена. Обеспечивает полное повторное клочингование SDI и низкий джиттер для длинных кабельных трасс. Поддерживает 12-битную обработку видео с автоматическим масштабированием при конвертации Ultra HD в аналоговый HD.

Поддерживаемые видеоформаты

• SD: 525/29.97 NTSC, 625/25 PAL.
• HD: 1280×720p50/59.94/60, 1920×1080i50/59.94/60, 1920×1080PsF23.98/24, 1920×1080p23.98/24/25/29.97/30/50/59.94/60.
• 2K: 2048×1080PsF23.98/24/25, 2048×1080p23.98/24/25.
• 4K: 3840×2160p23.98/24/25/29.97/30/50/59.94/60, 4096×2160p23.98/24/25/29.97/30/50/59.94/60.

Соответствие стандартам

• SDI: SMPTE 292M, 259M, 296M, 372M, 424M-B, 425M.
• Скорости SDI видео: переключаемые между SD, HD уровень B 3G-SDI, 6G-SDI и 12G-SDI.
• Цветовая выборка SDI: 4:2:2 и 4:4:4.
• Аудио выборка SDI: 48 кГц, 24-бит.
• Цветовое пространство HDMI: REC 601, REC 709.
• Цветовая точность HDMI: YUV 4:2:2 и RGB 4:4:4 в HD, 2K и 4K.

Электропитание и условия эксплуатации

• Потребляемая мощность: 15 Вт.
• Рабочее напряжение: 90 - 240В AC.
• Power over Ethernet: поддержка 48В DC PoE.
• Рабочая температура: 0° до 40°C.
• Температура хранения: -20° до 60°C.
• Относительная влажность: 0% до 90% без конденсации.

Габариты

• Ширина: 140 мм
• Высота: 44 мм
• Глубина: 170 мм
• Вес: 580 г

Комплектация

• Teranex Mini - SDI to HDMI 12G Converter
• Карта памяти с программным обеспечением

Гарантия

Ограниченная гарантия производителя на 3 года.
