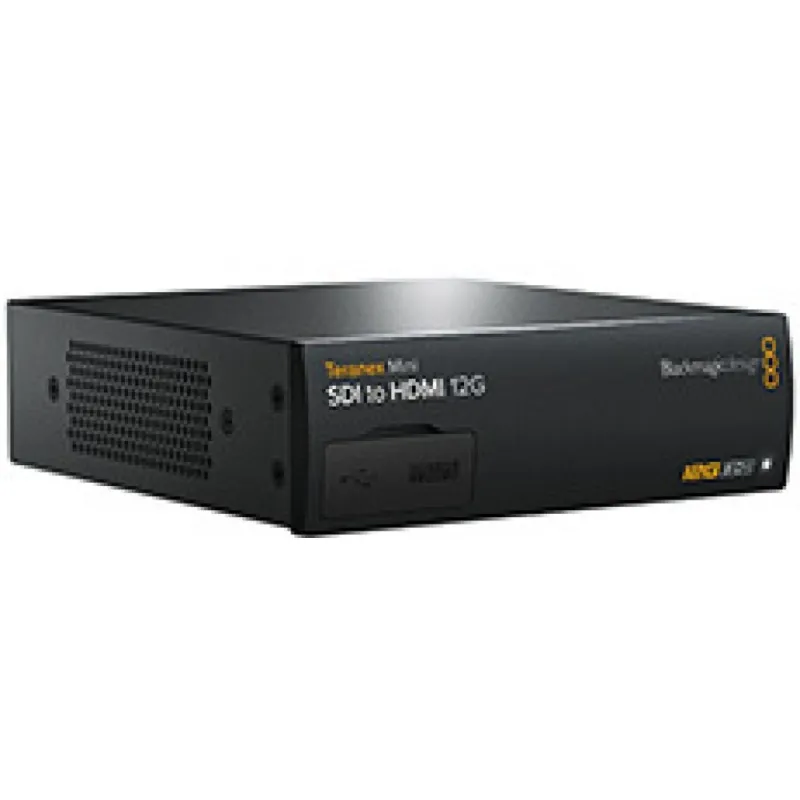

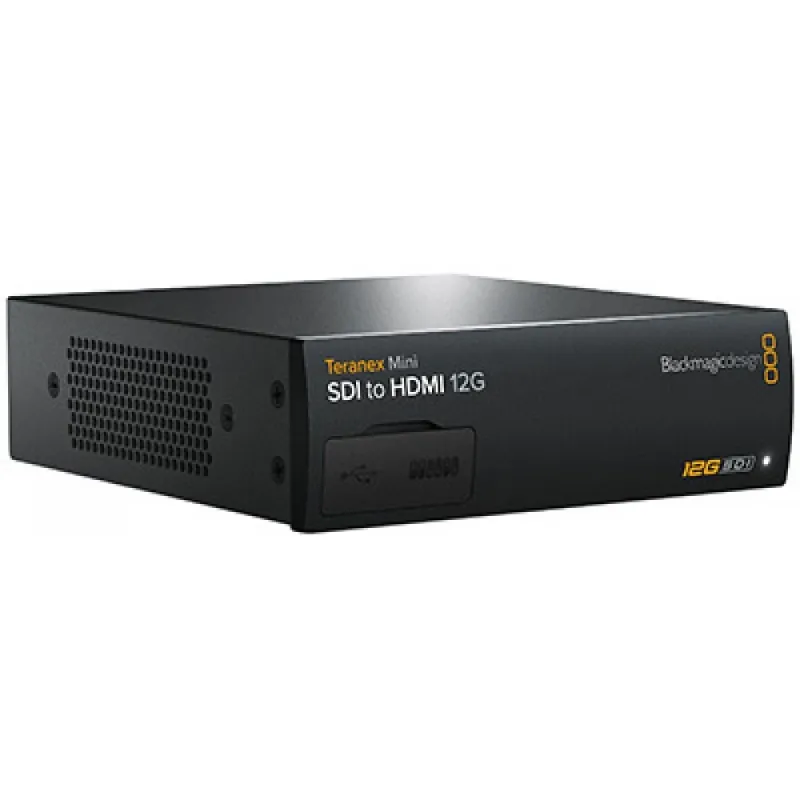

Blackmagic Design Teranex Mini SDI to HDMI 12G Converter

Blackmagic Design Teranex Mini SDI to HDMI 12G Converter (BM-CONVNTRM-AA-SDIH)

Teranex Mini pārveido 12G-SDI signālus uz HDMI, atbalstot visus video formātus, tostarp SD, HD, 6G un 12G-SDI ātrumus. Iekļauts Ultra HD lejuplūkošanas pārveidotājs, kas ļauj HDMI monitoriem izvēlēties labāko atbalstīto formātu. Ierīce var atdalīt audio uz līdzsvarotu analogo vai AES/EBU formātu un nodrošina laika koda izvadi. Ideāli piemērots HDMI televizoru izmantošanai kā SDI raidījumu monitoriem un savienošanai ar video projektoriem.

Nākamās paaudzes Mini pārveidotāja funkcijas

• Atbalsta visus SD, HD un Ultra HD formātus līdz 2160p60.
• Iebūvēts AC barošanas avots ar IEC C14 ieeju (90-240V AC ieeja).
• Profesionālas XLR analoga un AES/EBU audio savienojumi.
• Ethernet savienojums tālvadībai un Power over Ethernet (PoE) atbalsts.
• Lietotāja atjaunojama priekšējā paneļa krāsu displejs un vadības pogas monitorēšanai un iestatījumu regulēšanai.

Daudzpusīga lietošana

Teranex Mini pārveidotāji ir piemēroti raidorganizāciju uzstādījumiem, portatīviem statīviem tiešraides pasākumos, raidījumu automašīnām, montāžas un krāsu korekcijas studijām. Tos var uzstādīt statīvā vai izmantot patstāvīgi, ar profesionāliem audio savienojumiem integrācijai ar miksēšanas pultīm un audio aprīkojumu.

Kompakts un elastīgs dizains

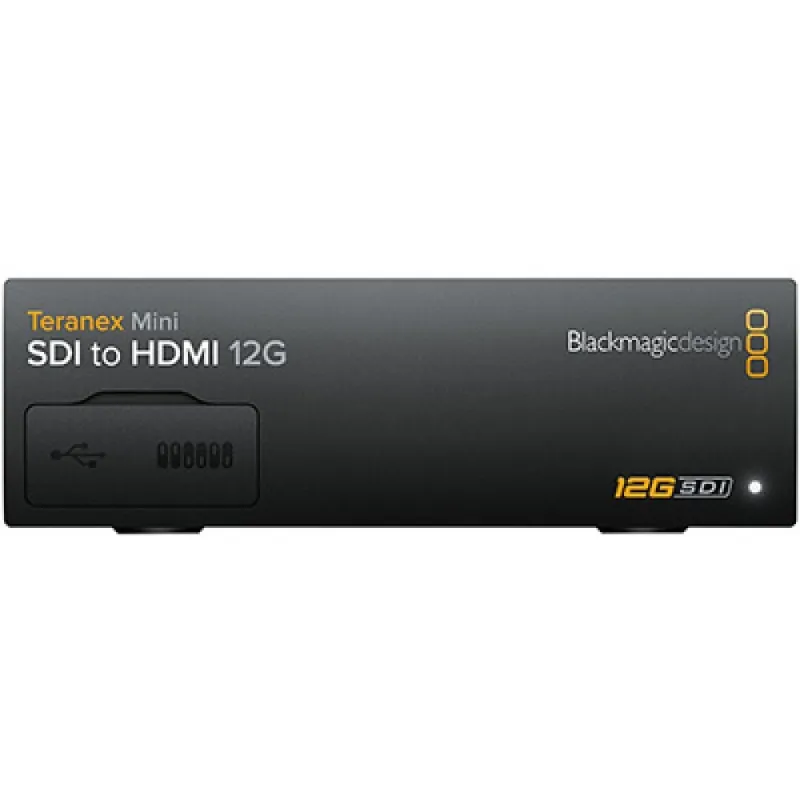

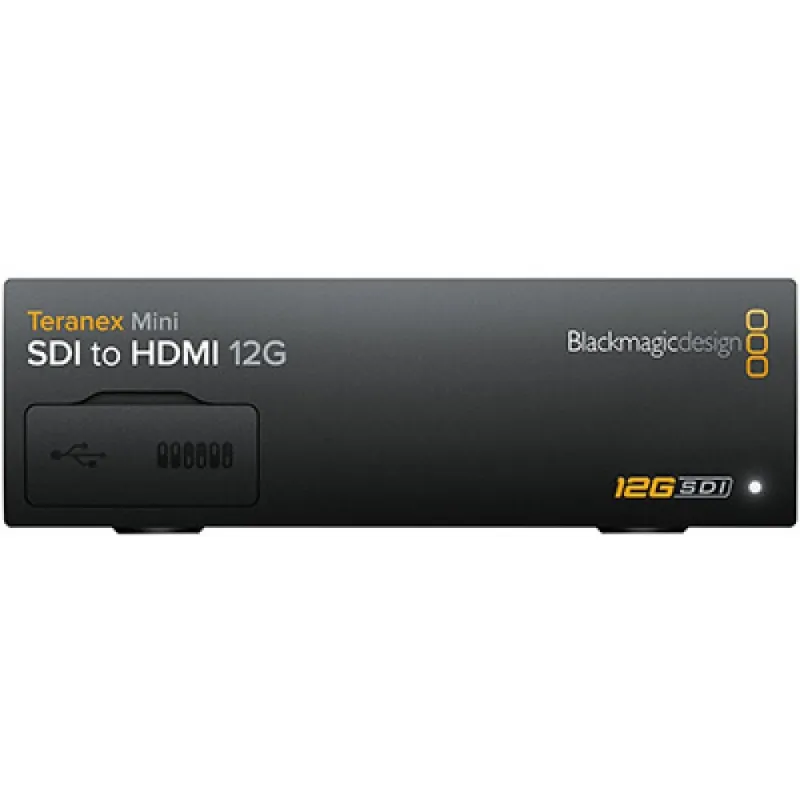

Gandrīz pietiekami mazs, lai to paslēptu kabeļu kanālos vai aiz aprīkojuma, Teranex Mini var novietot uz galda vai uzstādīt statīvā. Atšķirībā no parastajiem mini pārveidotājiem, tam ir pilna izmēra profesionāli XLR audio savienojumi un ethernet ports tālvadībai. Mini slēdži ļauj tūlītēji mainīt iestatījumus, un izvēles priekšējais panelis nodrošina video monitoringu.

Uzstādāms statīvā

Teranex Mini ir pasaulē pirmais 12G-SDI statīva pārveidotājs. Vairākas ierīces var apvienot statīvos un noņemt patstāvīgai lietošanai. Iebūvēts AC barošanas avots un ethernet novērš vienas kļūmes punktus. Iestatījumus var mainīt no priekšējā paneļa vai attālināti pa ethernet. Kompaktais izmērs ļauj uzstādīt gan statīva priekšpusē, gan aizmugurē vai ceļojumu kastēs.

Uzlabota 12G-SDI tehnoloģija

Ierīce izmanto daudzātruma 12G-SDI tehnoloģiju, kas ir astoņas reizes ātrāka par HD-SDI, automātiski atpazīstot un pārslēdzoties starp SD, HD un Ultra HD formātiem. Atbalsta augstas kadru frekvences Ultra HD līdz 2160p60 ar vienu BNC kabeli, ideāli piemērots ātras kustības sporta un darbības programmām.

Gudrs termālais dizains

Inovatīva šķērsplūsmas dzesēšana ar iebūvētu siltuma cauruli uztur ierīci vēsu un klusu pat blakus uzstādītā statīvā. Pārkaršanas paziņojumi tiek nosūtīti pa ethernet un attēloti priekšējā panelī. Ierīces sadarbojas, lai ieplūdinātu gaisu caur statīviem, nodrošinot dzesēšanas rezerves risinājumu.

Teranex Mini Smart Panel (pēc izvēles)

Smart Panel pievieno LCD ekrānu video izvades monitorēšanai, pogas un ekrānā redzamu izvēlni ātrai iestatījumu regulēšanai. Noderīgs darbā laukā, filmēšanas laukumā vai statīvos ar vairākiem pārveidotājiem.

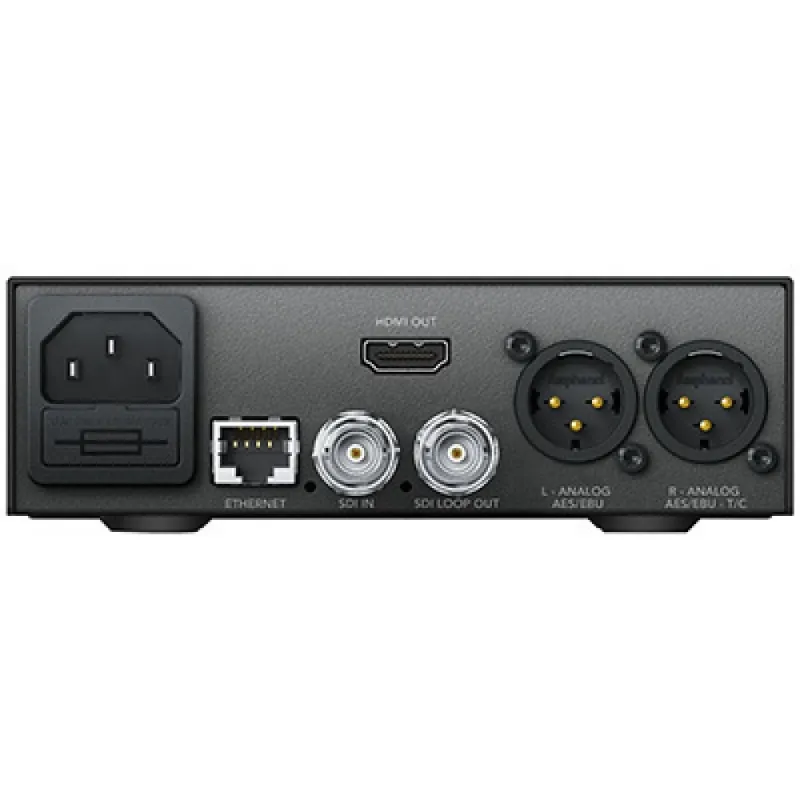

Raidorganizāciju līmeņa savienojumi

• 1 × 12G-SDI ieeja (automātiska pārslēgšana starp SD/HD/2K/4K).
• 1 × 12G-SDI cilpas izeja.
• 1 × HDMI 2.0 Type A izeja, atbalsta līdz 2160p60.
• 2 kanāli profesionāla līdzsvarota analoga audio izeja caur XLR savienotājiem (labais XLR konfigurējams laika koda izvadei).
• 4 kanāli profesionāla 110Ω līdzsvarota AES/EBU digitālā audio izeja caur XLR savienotājiem (labais XLR konfigurējams laika koda izvadei).
• Iebūvēts daudzsprieguma 90V-240V AC barošanas avots ar IEC savienotāju.
• Ethernet ports tālvadībai un PoE barošanai.

Audio kvalitāte

XLR savienojumi var pārslēgties starp līdzsvarotu analogo un AES/EBU digitālo audio, ļaujot integrēt profesionālu analogo vai digitālo audio aprīkojumu. Analogajam audio ir ārkārtīgi zems trokšņu līmenis zem -115 dBFS, nodrošinot gandrīz klusu fonu.

Vadība un pārvaldība

Iestatījumus var mainīt, izmantojot iebūvētās mini slēdžus, USB, Ethernet vai izvēles Smart Panel. Tālvadība ir iespējama ar komplektā iekļauto Converter Utility programmatūru Mac vai Windows platformām.

Attēla apstrāde un signāla kvalitāte

Izmanto patentētu Teranex attēlu apstrādes tehnoloģiju raidorganizāciju un pēcapstrādes kvalitātei. Nodrošina pilnu SDI pārklāšanu un zemu drebēšanu ilgākiem kabeļiem. Atbalsta 12 bitu video apstrādi ar automātisku mērogošanu augšup vai lejup, pārveidojot Ultra HD uz analogo HD.

Atbalstītie video formāti

• SD: 525/29.97 NTSC, 625/25 PAL.
• HD: 1280×720p50/59.94/60, 1920×1080i50/59.94/60, 1920×1080PsF23.98/24, 1920×1080p23.98/24/25/29.97/30/50/59.94/60.
• 2K: 2048×1080PsF23.98/24/25, 2048×1080p23.98/24/25.
• 4K: 3840×2160p23.98/24/25/29.97/30/50/59.94/60, 4096×2160p23.98/24/25/29.97/30/50/59.94/60.

Atbilstības standarti

• SDI: SMPTE 292M, 259M, 296M, 372M, 424M-B, 425M.
• SDI video ātrumi: pārslēdzami starp SD, HD līmeņa B 3G-SDI, 6G-SDI un 12G-SDI.
• SDI paraugu ņemšana: 4:2:2 un 4:4:4 krāsu precizitāte.
• SDI audio paraugu ņemšana: 48 kHz, 24 bitu.
• HDMI krāsu telpa: REC 601, REC 709.
• HDMI krāsu precizitāte: YUV 4:2:2 un RGB 4:4:4 HD, 2K un 4K formātos.

Barošanas un vides specifikācijas

• Enerģijas patēriņš: 15 vati.
• Darba spriegums: 90 - 240V AC.
• Power over Ethernet: atbalsta 48V DC PoE.
• Darba temperatūra: 0° līdz 40°C.
• Uzglabāšanas temperatūra: -20° līdz 60°C.
• Relatīvais mitrums: 0% līdz 90% bez kondensācijas.

Fiziskie izmēri

• Platums: 140 mm
• Augstums: 44 mm
• Dziļums: 170 mm
• Svars: 580 g

Komplektā ietilpst

• Teranex Mini - SDI uz HDMI 12G pārveidotājs
• Programmatūras SD karte

Garantija

3 gadu ierobežota ražotāja garantija.
