FNIRSI DPOX180H Портативный Цифровой Фосфорный Осциллограф 180 МГц 500 MSPS

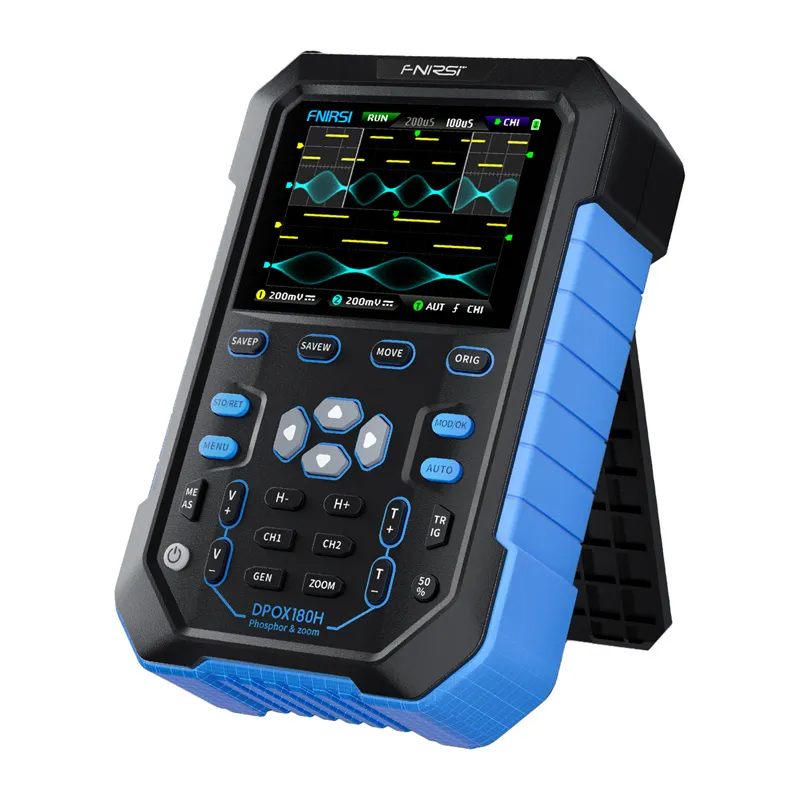

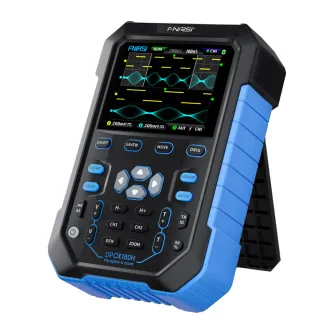

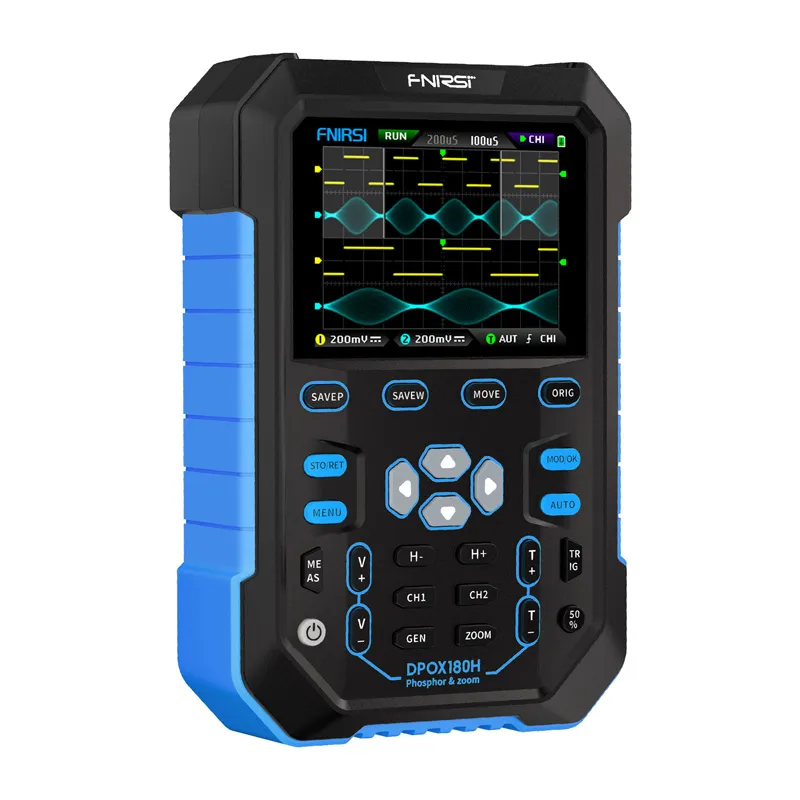

FNIRSI DPOX180H Портативный Цифровой Фосфорный Осциллограф

FNIRSI DPOX180H - это портативный цифровой фосфорный осциллограф (DPO), который сочетает в себе осциллограф с двойным каналом на 180 МГц, генератор функций DDS на 20 МГц и расширенные функции анализа сигналов. Он разработан как компактный, мобильный инструмент для сервисного, мастерского и лабораторного использования, предлагая высокую функциональность в одном устройстве.

Полоса пропускания 180 МГц и точность измерения 500 MSPS

Осциллограф предлагает аналоговую полосу пропускания 180 МГц (-3 дБ) и дискретизацию в реальном времени до 500 MSPS (250 MSPS в двухканальном режиме). Это позволяет точно воспроизводить быстрые фронты, импульсы и высокочастотные сигналы, что имеет решающее значение для диагностики современных электронных систем.

Технология цифрового фосфора для получения большей информации в форме волны

Технология цифрового фосфора использует шкалу яркости и цветовую температуру для визуализации частоты сигнала. Это облегчает обнаружение дрожания, шума, нестабильностей и редких событий, которые могут оставаться невидимыми в классических осциллографах.

50 000 wfms/s без мертвого времени

Высокая частота обновления 50 000 форм волн в секунду значительно снижает мертвое время захвата. Это позволяет эффективно фиксировать кратковременные помехи и аномалии сигнала, что особенно важно при анализе источников питания с переключением и цифровых шин.

Аппаратный ограничитель полосы пропускания 20 МГц и стабильный триггер

Встроенный переключаемый аппаратный фильтр полосы пропускания на 20 МГц эффективно снижает шум и высшие гармоники. В сочетании с обширной системой триггеров (Авто/Нормальный/Одиночный, восходящий и нисходящий фронт) и адаптивной стабилизацией триггера, это обеспечивает четкое и стабильное изображение сигнала.

FFT и X-Y режим для анализа частоты и взаимосвязей

Функция FFT предоставляет быстрый качественный обзор частотного спектра тестируемого сигнала. Кроме того, режим X-Y с цифровым фосфором позволяет анализировать амплитудные и фазовые взаимосвязи между двумя каналами, например, в виде фигур Лиссажу.

Увеличение времени и режим прокрутки

Осциллограф предлагает базу времени ZOOM в диапазоне от 2 до 1000, что позволяет точно анализировать выбранные сегменты формы волны. Режим прокрутки позволяет непрерывно наблюдать медленно меняющиеся сигналы в реальном времени.

Генератор DDS на 20 МГц и функция обрезки

Встроенный генератор функций DDS на 20 МГц поддерживает 14 типов волн с регулировкой частоты с шагом 1 Гц. Уникальная функция обрезки позволяет вырезать фрагмент измеряемой формы волны и использовать его в качестве выходного сигнала генератора, с возможностью сохранить до 500 пользовательских сигналов.

Хранение, просмотр и экспорт данных

Внутренняя память на 120 Мбит может хранить до 250 форм волн и 90 скриншотов (BMP). Данные можно просматривать непосредственно на устройстве или экспортировать на компьютер через USB, а прошивку можно легко обновить.

Мобильность, безопасность и удобство использования

2.8" (320x240) цветной IPS экран обеспечивает хорошую читаемость в любых условиях. Устройство оснащено автоматической настройкой одной кнопкой, измерениями курсора, защитой входа до 400 В, аккумулятором Li-ion на 3000 мАч (до примерно 4 часов работы) и быстрой зарядкой 5 В / 2 А. FNIRSI DPOX180H - это многофункциональный и безопасный инструмент для инженеров-электронщиков, сервисных техников, студентов и требовательных любителей.
