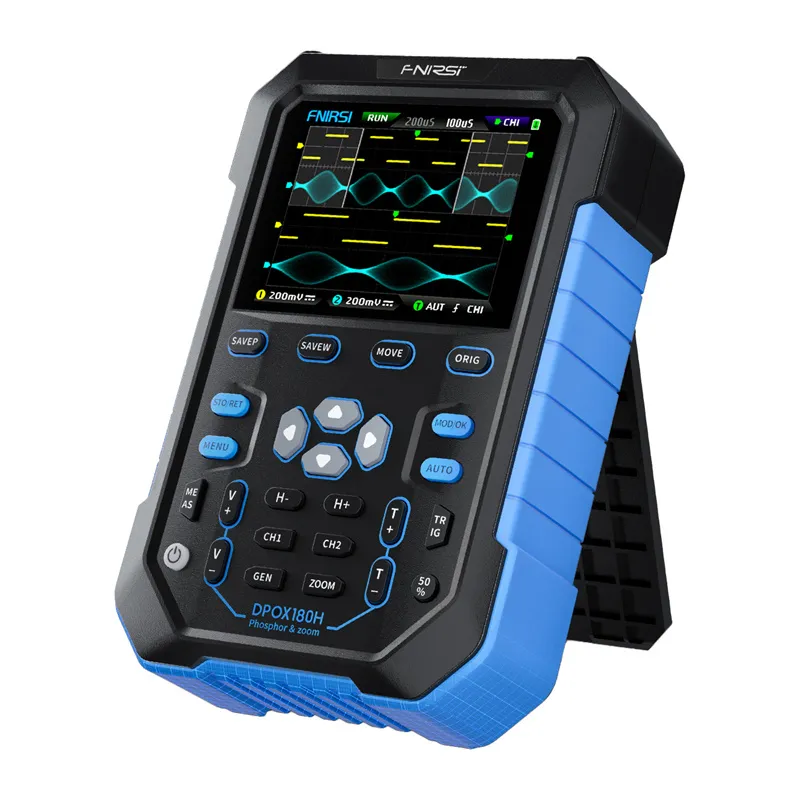

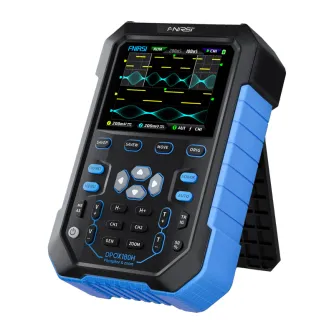

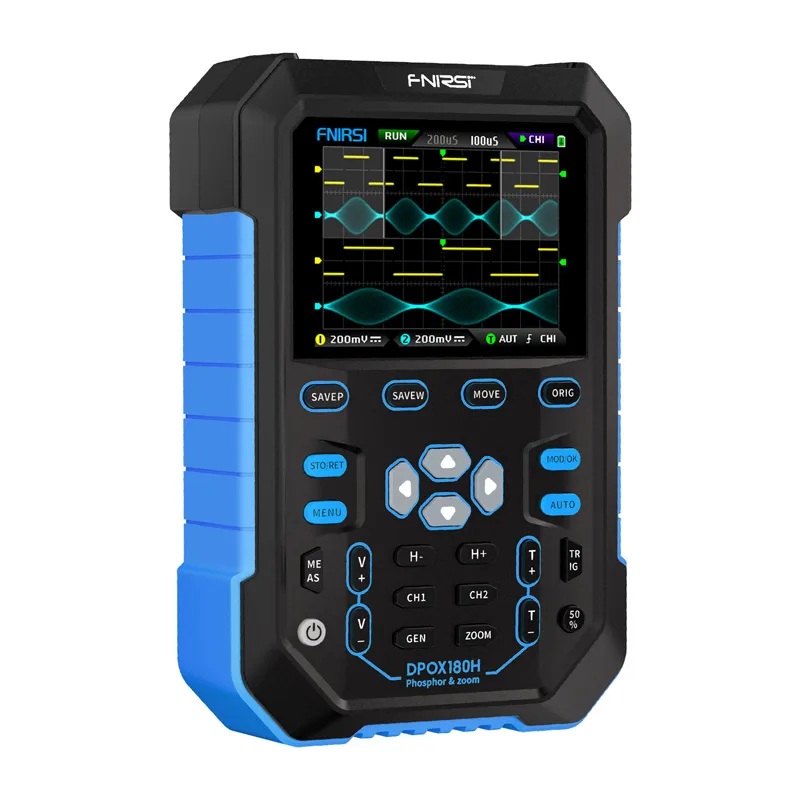

FNIRSI DPOX180H Pārnēsāms Digitālais Fosfora Osiloskops 180 MHz 500 MSPS

FNIRSI DPOX180H Pārnēsāms Digitālais Fosfora Osiloskops

FNIRSI DPOX180H ir pārnēsāms Digitālais Fosfora Osiloskops (DPO), kas apvieno 180 MHz divkanālu osiloskopu, 20 MHz DDS funkciju ģeneratoru un uzlabotas signālu analīzes funkcijas. Tas ir izstrādāts kā kompakts, mobilais rīks servisa, darbnīcas un laboratorijas darbam, piedāvājot augstu funkcionalitāti vienā ierīcē.

180 MHz joslas platums un 500 MSPS mērījumu precizitāte

Osiloskops piedāvā 180 MHz (-3 dB) analogo joslas platumu un reāllaika paraugu ņemšanu līdz 500 MSPS (250 MSPS divkanālu darbībā). Tas ļauj precīzi reproducēt ātrus malas, impulsus un augstas frekvences signālus, kas ir būtiski mūsdienu elektronisko sistēmu diagnostikā.

Digitālā fosfora tehnoloģija, lai iegūtu vairāk informācijas viļņveidā

Digitālā fosfora tehnoloģija izmanto spilgtuma skalu un krāsu temperatūru, lai vizualizētu signāla frekvenci. Tas atvieglo jitter, troksni, nestabilitātes un retu notikumu pamanīšanu, kas var palikt neredzami klasiskajos osiloskopos.

50 000 wfms/s bez mirkļa laika

Augstā atsvaidzināšanas frekvence 50 000 viļņu sekundē būtiski samazina iegūšanas mirkļa laiku. Tas ļauj efektīvi fiksēt īslaicīgas traucējumus un signāla anomālijas, kas ir īpaši svarīgi, analizējot slēgšanas barošanas avotus un digitālos autobusus.

20 MHz aparatūras joslas platuma ierobežojums un stabils triggers

Iebūvētais pārslēdzamais 20 MHz aparatūras joslas platuma filtrs efektīvi samazina troksni un augstāko harmoniku. Apvienojumā ar plašu trigerēšanas sistēmu (Auto/Normal/Single, augošā un krītošā mala) un adaptīvu trigerēšanas stabilizāciju, tas nodrošina skaidru un stabilu signāla attēlu.

FFT un X-Y režīms frekvences un attiecību analīzei

FFT funkcija nodrošina ātru, kvalitatīvu frekvenču spektra priekšskatījumu testējamajam signālam. Turklāt X-Y režīms ar digitālo fosforu ļauj analizēt amplitūdas un fāzes attiecības starp diviem kanāliem, piemēram, Lissajous figūru veidā.

Laika tuvināšana un ritināšanas režīms

Osiloskops piedāvā ZOOM laika bāzi diapazonā no 2 līdz 1000, ļaujot precīzi analizēt izvēlētus viļņu segmentus. Ritināšanas režīms ļauj nepārtraukti novērot lēni mainīgus signālus reāllaikā.

20 MHz DDS ģenerators un griešanas funkcija

Iebūvētais 20 MHz DDS funkciju ģenerators atbalsta 14 viļņu veidu, ar frekvences regulēšanu 1 Hz soļos. Unikālā griešanas izejas funkcija ļauj izgriezt fragmentu no izmērītā viļņa un izmantot to kā ģeneratora izejas signālu, ar iespēju saglabāt līdz 500 pielāgotiem signāliem.

Datu glabāšana, skatīšana un eksportēšana

Iekšējā 120 Mbit atmiņa var glabāt līdz 250 viļņiem un 90 ekrānuzņēmumiem (BMP). Datus var skatīt tieši ierīcē vai eksportēt uz datoru caur USB, un programmatūru var viegli atjaunināt.

Mobilitāte, drošība un lietošanas ērtums

2.8" (320x240) krāsu IPS ekrāns nodrošina labu lasāmību visos apstākļos. Ierīce ir aprīkota ar vienas pogas automātisko konfigurāciju, kursora mērījumiem, ieejas aizsardzību līdz 400 V, 3000 mAh Li-ion akumulatoru (līdz aptuveni 4 stundām darbības) un ātru 5 V / 2 A uzlādi. FNIRSI DPOX180H ir daudzfunkcionāls un drošs rīks elektronikas inženieriem, servisa tehniķiem, studentiem un prasīgiem hobijiem.
