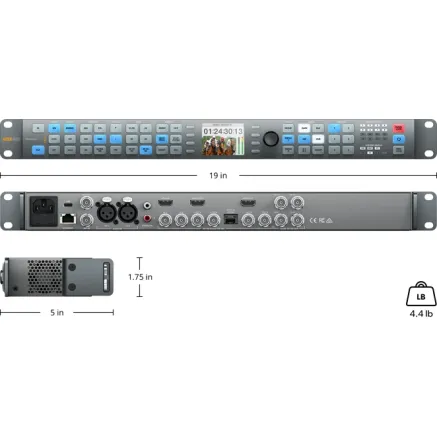

Blackmagic Teranex AV Broadcast Quality Standards Converter

Produkta pārskats

Teranex AV ir raidījumu kvalitātes standartu pārveidotājs, kas īpaši izstrādāts AV profesionāļiem. Tam ir 12G-SDI un HDMI 2.0a ieejas, izejas un caurlaides savienojumi, kā arī AV specifiskas funkcijas, piemēram, zema latentuma režīms, attēla saglabāšana, attēla apturēšana un HiFi audio ieejas. Tas padara to ideāli piemērotu tiešraides, skatuves prezentācijām un konferencēm.

Galvenās īpašības

• Zems latentums: tik zems kā 67 milisekundes, ļaujot tūlītēju formāta konvertēšanu un sinhronizētu projicēšanu ar tiešraides notikumiem.
• Uzlabota HDMI 2.0a apstrāde: ietver ieeju, caurlaidi un izeju savienojumus, kas ļauj HDMI pārveidot SDI bez papildu aparatūras.
• Audio savienojamība: atbalsta 2 kanālu patērētāju HiFi ieejas, XLR savienojumus 4 kanāliem AES/EBU vai 2 kanālu līdzsvarotu analogo audio, ļaujot iegult gandrīz jebkuru audio avotu kopā ar video.
• Attēla saglabāšana un apturēšana: uztver un saglabā video kadrus nepastāvīgā atmiņā logotipu vai slaidu attēlošanai; attēla apturēšanas funkcija notur pašreizējo kadru līdz pārslēgšanai.
• Quad Link 3G-SDI izejas: saderīgas ar vecākiem Ultra HD monitoriem/projektoriem, kas atbalsta quad link SDI 1080 HD ieejas; atbalsta video sienas apstrādi, sadalot Ultra HD četros HD ekrānos vai mērogojot HD flīžu video sienām.
• Atsauces signāla atbalsts: BNC ieeja/izeja melnā sprādziena vai trīslīmeņu sinhronizācijas signāliem.
• Tālvadība un optiskā šķiedra: Ethernet savienojums tālvadībai; izvēles SMPTE optiskās šķiedras moduļi video/audio pārraidīšanai lielos attālumos.
• Robusts dizains: aizmugurējie stiprinājumi aizsargā kabeļus un savienotājus pārnēsāšanas vai lauka apstākļos.
• Standartu konvertēšana: atbalsta 1089 augšup, lejup, krustošanās un standartu konvertēšanu visiem formātiem līdz 2160p60 pilnā 10 bitu kvalitātē ar patentētām algoritmām vizuāli caurspīdīgiem rezultātiem.

Savienojumi

• SDI video ieejas: 2x BNC (IN A un IN B) atbalsta 10 bitu SD, HD, 2K, 3G HD līmeņus A/B, 6G un 12G Ultra HD automātisko pārslēgšanu; IN B izmantojams kā otra ieeja vai dubultā saite 4:2:2 3G/6G Ultra HD.
• SDI video ieejas cilpas: 2x BNC (IN A Loop, IN B Loop) ar atkārtotu sinhronizāciju, atbalsta visus SDI formātus.
• SDI video izejas: 2x BNC (OUT A un OUT B) ar tādu pašu formāta atbalstu; OUT B izmantojams kā dubultās saites izeja.
• Quad SDI video izejas: 4x BNC 3G-SDI Quad Link vai Quad HD sadalīšanai Ultra HD dažādos kadru ātrumos; atdarinot izejas citiem formātiem.
• HDMI video ieejas un izejas: 1x HDMI 2.0 tipa A ieeja, 1x HDMI 2.0 caurlaides ieeja, 1x HDMI 2.0 izeja; atbalsta YUV vai RGB ar automātisku vai lietotāja izvēles pārslēgšanu.
• Audio ieejas/izejas: SDI audio atbalsta 16 kanālus; HDMI audio atbalsta 8 kanālus; analogo audio ieejas ietver 2x XLR (kopā ar AES/EBU) un 2x RCA stereo; AES/EBU digitālās audio ieejas caur 2x XLR (4 kanāli).
• Optiskā šķiedra (pēc izvēles): SMPTE optiskās šķiedras SFP ligzda atbalsta video un audio ieejas/izejas visos formātos.
• Atsauces ieeja/izeja: 1x BNC katram melnā sprādziena vai trīslīmeņu sinhronizācijas signālam.
• Datora saskarne: USB Type-C programmatūras atjauninājumiem; RJ45 Gigabit Ethernet tālvadībai un konfigurācijai.

Standarti un atbilstība

• Atbalsta SD video standartus: 525i59.94 NTSC, 625i50 PAL.
• HD video standarti: 720p50/59.94/60; 1080p23.98/24/25/29.97/30; 1080PsF un 1080i formāti; 3G-SDI HD līmeņi A un B.
• 2K DCI un Ultra HD video standarti līdz 2160p60.
• SDI atbilstība SMPTE 259M, 292M, 296M, 372M, 425M standartiem.
• SDI metadatu atbalsts, ieskaitot VITC/ATC, WSS, RP186, AFD, slēgto subtitru (608/708) atbalstu.
• Audio paraugu ņemšana 48kHz 24 bitu HD, 20 bitu SD; video paraugu ņemšana 4:2:2; krāsu precizitāte 10 bitu; krāsu telpa REC 601 un REC 709.
• HDMI krāsu precizitāte 4:2:2 10 bitu.
• Dolby® AC-3 un E caurlaides atbalsts.
• Piezīme: HDMI ieeja nevar uztvert no kopēšanas aizsargātiem avotiem.

Apstrādes iespējas

• Reāllaika mainīgas un fiksētas attiecības konvertēšana.
• Trokšņu samazināšana, kadences noteikšana ar ievietošanu/noņemšanu, ainas griezuma noteikšana, krāsu korekcija un proc amp kontrole.
• Zema latentuma apstrāde ar 2 kadru latentumu izvēlētām konvertēšanām.
• Reāllaika augšup, lejup, krustošanās un standartu konvertēšana SD/HD/Ultra HD formātos.
• Aparatūras bāzēta reāllaika krāsu telpas konvertēšana.
• Attēla saglabāšana uztver video kadrus nepastāvīgā atmiņā.
• Attēla apturēšana pagaidu video kadru noturēšanai.
• Testa paraugi, tostarp SMPTE 75% joslas, konverģences režģis, multiburst, melns ar izvēlējamiem audio toņiem un horizontāla parauga kustība.
• Izvades pārslēgšana starp ieejas video, iekšējo melno, lietotāja attēla kadru vai attēla apturēšanu ar pārejas ātrumiem no 0 līdz 5 sekundēm un izšķīdināšanu caur melno.

Programmatūra un vadība

• Teranex Setup programmatūra iekļauta Windows 8.1, Windows 10 un Mac konfigurācijai un vadībai.
• Iekšējās programmatūras atjauninājumi caur USB Type-C.
• Procesora saskarne ietver apgaismotas pogas, statusa LED un LCD ar ekrāna izvēlnēm.

Fiziskās un vides specifikācijas

• Barošanas avots: Iebūvēts starptautisks AC ar IEC C14 ieeju, 100-240V, 50-60Hz.
• Tipiska enerģijas patēriņš: 42 vati.
• Darbības temperatūra: 0° līdz 40° C.
• Uzglabāšanas temperatūra: -20° līdz 45° C.
• Relatīvais mitrums: 0% līdz 90%.

Komplektā ietilpst

• Teranex AV ierīce
• SD karte ar programmatūru un rokasgrāmatu
• 2 bufera aizsargi ar 4x M4 skrūvēm

Garantija

12 mēnešu ierobežota ražotāja garantija.
