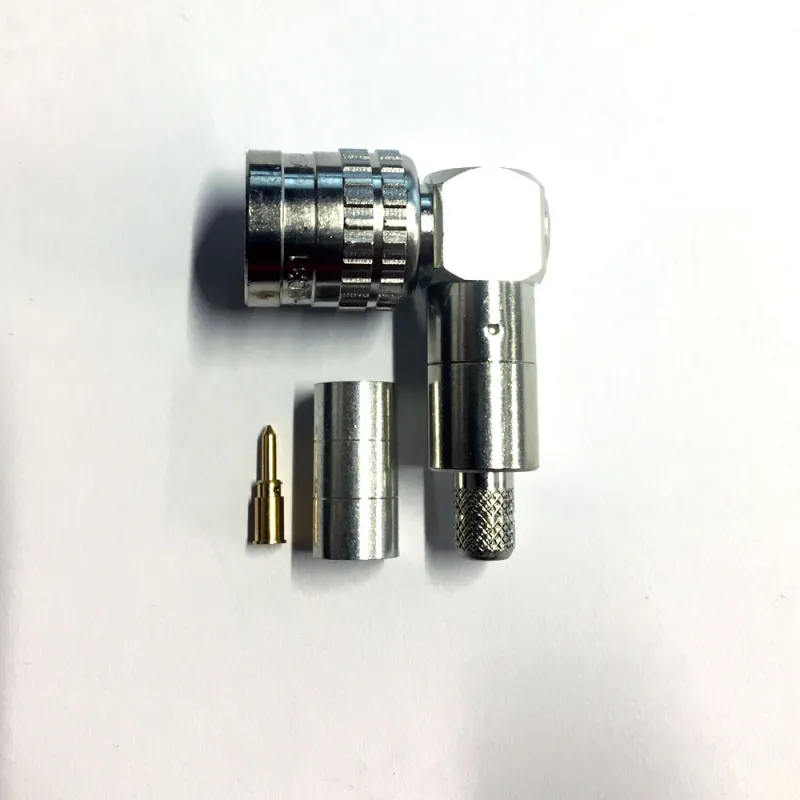

Canare TNP-LC31 50 Ohm TNC Crimp Connector, VSWR 1.1 CNRTNPLC31

50 Ohm TNC Crimp Connector

Galvenās iezīmes un priekšrocības

• VSWR 1.1 vai mazāk līdz 2 GHz, 1.2 vai mazāk līdz 4 GHz.
• Canare crimp dizains ātrai un uzticamai uzstādīšanai.

Sprieguma stāvošā viļņa attiecība (VSWR) un atgriešanās zudums

Izmantojot terminācijas pretestību, kas neatbilst koaksālā kabeļa raksturīgajai impedancei, rodas atspoguļotie viļņi, kas izraisa traucējumus un svārstīgas sprieguma līmeņus. VSWR norāda, cik labi terminācija atbilst impedancei, savukārt atgriešanās zudums mēra atspoguļotā viļņa lielumu salīdzinājumā ar ceļojošo viļņu.

VSWR uz atgriešanās zuduma konversija

• VSWR 2 Atgriešanās zudums 9.54 dB
• VSWR 1.5 Atgriešanās zudums 13.98 dB
• VSWR 1.2 Atgriešanās zudums 20.83 dB
• VSWR 1.1 Atgriešanās zudums 26.44 dB
• VSWR 1.05 Atgriešanās zudums 32.26 dB
• VSWR 1.02 Atgriešanās zudums 40.09 dB
• VSWR 1.01 Atgriešanās zudums 46.06 dB
