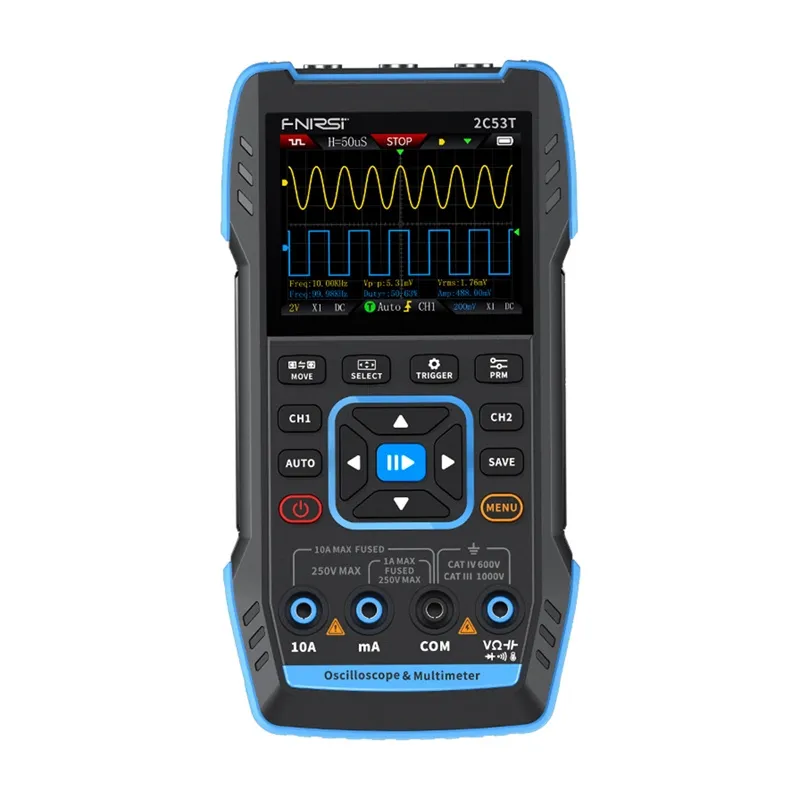

FNIRSI 2C53T 3-in-1 portatīvais osciloskops, multimetrs un signālu ģenerators

FNIRSI 2C53T 3-in-1 portatīvais osciloskops, multimetrs un signālu ģenerators

FNIRSI 2C53T apvieno 250 MHz/250 MSa/s osciloskopa funkcijas ar 8 bitu ADC un 16 kpunktu atmiņas buferi uz kanālu (pirms/pēc izsistiena), multimetru līdz 19999 un 50 kHz signālu ģeneratoru. Ievades pretestība ir 1 M 15 pF ar AC/DC/GND pārslēgšanu. Izturīga ABS korpuss ar silikona pārklājumiem, 2.8 collu 320x240 px ekrāns un 3000 mAh akumulators (līdz 4 stundu darbībai) garantē mobilitāti un nepārtrauktas mērījumus pat grūtos apstākļos. Ierīce ir CAT II 300 V sertificēta, ar divām keramikas fuse un pārslodzes aizsardzības shēmu. Ar viļņu ierakstu un programmatūras atjauninājumiem, jums vienmēr ir kontrole pār saviem rezultātiem un piekļuve jaunākajām funkcijām.

Krāsu ekrāns un multimetrs

2.8" ekrāns ar 320x240 px izšķirtspēju attēlo viļņus pilnās krāsās ar "bezgalīgas pēdas" funkciju (saglabājot signāla pēdas ekrānā pat pēc tā pazušanas), saglabājot viļņu pēdas uz ekrāna. YT, Rolling un XY režīmi (saukts par Lissajous figūrām, lai analizētu fāzes atšķirības starp signāliem) atvieglo fāzes attiecību novērošanu, un augsta spilgtuma nodrošina lasāmību visos apstākļos. Iebūvētais multimetrs ar izšķirtspēju līdz 19999 ļauj mērīt DC/AC, zemas un augstas strāvas, pretestību, kapacitāti, diodes, temperatūru un nepārtrauktību (buzzer). Inteliģentās aizsardzības aizsargā lietotāju un aprīkojumu no pārslodzes.

Uzlabota aparatūras arhitektūra

Profesionālā ARM + FPGA + augstas veiktspējas ADC kombinācija, kas izmantota galda osciloskops, nodrošina ātru izsistienu un precīzu signāla atveidošanu. Izsistiena sistēma piedāvā Edge (augšupejošs/nokrišņu), impulsu platumu, video un slīpuma režīmus ar līdz 50 pirmsizsistiena un 50 pēcizsistiena, tādējādi pat visīsākās anomālijas tiek fiksētas bez detaļu zuduma.

Signālu ģenerators

Iebūvētais funkciju ģenerators piedāvā spriegumu līdz 400 V un frekvenci līdz 50 kHz, kā arī 13 viļņu formas (sinuss, kvadrāts, trīsstūris, zāģis, rampas, impulss, troksnis utt.) ar regulējamu offset (signāla nobīde attiecībā pret nulli) un amplitūdu 10 mV/div soļos, ļaujot testēt filtrus, pastiprinātājus un analogo shēmu bez papildu aprīkojuma.

Automātiskā mērījumu iestatīšana

AUTO funkcija pielāgo diapazonu un izsistienu ar vienu pogu, ļaujot uzreiz skatīt viļņus bez laikietilpīgas konfigurācijas. Papildu Single un Normal režīmu atbalsts atvieglo darbu ar ātriem lauka mērījumiem. Viena klikšķa ir pietiekami, lai saglabātu viļņa ekrānuzņēmumu osciloskopa atmiņā vai tieši datorā caur USB. Tas atvieglo rezultātu arhivēšanu un turpmāku analīzi jebkurā vidē.

Izolēti mērījumu kanāli

Divi pilnīgi neatkarīgi ievadi, CH1 un CH2, ar 50 MHz joslas platumu novērš savstarpēju traucējumu, palielinot mērījumu precizitāti. Paraugu ņemšana ar 250 MSa/s atveido PWM impulsus un barošanas avota svārstības ar maksimālu precizitāti.

Izturīgs dizains

Silikona pārklāts ABS (Akrilonitrila butadiēna stirēna augstas izturības plastmasa) korpuss nodrošina izturību pret kritieniem un triecieniem, un zelta pārklājuma PCB (drukātā shēma) ceļi ir korozijas izturīgi. 3000 mAh akumulators garantē līdz 3 stundu darbību. Saliekamais statīvs ļauj ierīci novietot jebkurā leņķī, kamēr ergonomiskās pogas un USB-C ports nodrošina ērtu darbību un uzlādi.

Iekļauts

• FNIRSI 2C53T 3-in-1 portatīvais osciloskops
• 10 mērīšanas zondes (1 gab.)
• Zonde ar krokodila skavām
• Multimetra vadi
• Uzlādes kabelis
• Somu
• Lietotāja rokasgrāmata

Produkta parametri

• Ekrāns 2.8 collu HD krāsu displejs
• Izšķirtspēja 320 x 240
• Uzlādes specifikācijas USB-C (5 V/1 A)
• Akumulators 3000 mAh litija jonu
• Atbalstītās funkcijas Osciloskops, signālu ģenerators, multimetrs
• Gaidīšanas laiks 6 stundas (laboratorijas maksimums)
• Valoda Ķīniešu un angļu
• Izmēri 167 x 89 x 35 mm
• Svars 300 g

Osciloskopa parametri

• Kanāli Divkanālu
• Paraugu ņemšana 250 MSa/s
• Analogā joslas platums 50 MHz (katram kanālam neatkarīgi 50 MHz)
• Atmiņas dziļums 1 kpunktu
• Pretestība 1 M
• Laika bāzes diapazons 10 ns - 20 s
• Vertikālā jutība 10 mV/daļa - 10 V/daļa
• Maksimālais mērījumu spriegums 400 V
• Izsistiena režīms AUTO/Normāls/Vienreizējs
• Displeja režīms Y-T/Rolling/X-Y
• Koplingas AC/DC
• Pēdas saglabāšana OFF, 500 ms, 1 s
• Matemātiskās funkcijas 8 pamata operācijas + FFT
• Viļņu ieraksts Jā
• Viļņu eksports Jā
• Kursoru mērījums Jā

Signālu ģeneratora parametri

• Kanāls Viens kanāls
• Frekvence 1 Hz - 50 kHz
• Amplitūda 0.1 - 3.0 V

Multimetra parametri

• DC spriegums 1.9999 V / 19.999 V / 199.99 V / 1000 V
• AC spriegums 1.9999 V / 19.999 V / 199.99 V / 750.0 V
• DC strāva 19.999 mA / 199.99 mA / 1.9999 A / 9.999 A
• AC strāva 19.999 mA / 199.99 mA / 1.9999 A / 9.999 A
• Pretestība 9.999 M / 1.9999 M / 199.99 k / 19.999 k
• Kapacitāte 9.999 mF / 99.99 mF
• Temperatūra -55 C līdz 1300 C
• Diodes mērījums Jā
• Nepārtrauktības tests Jā
