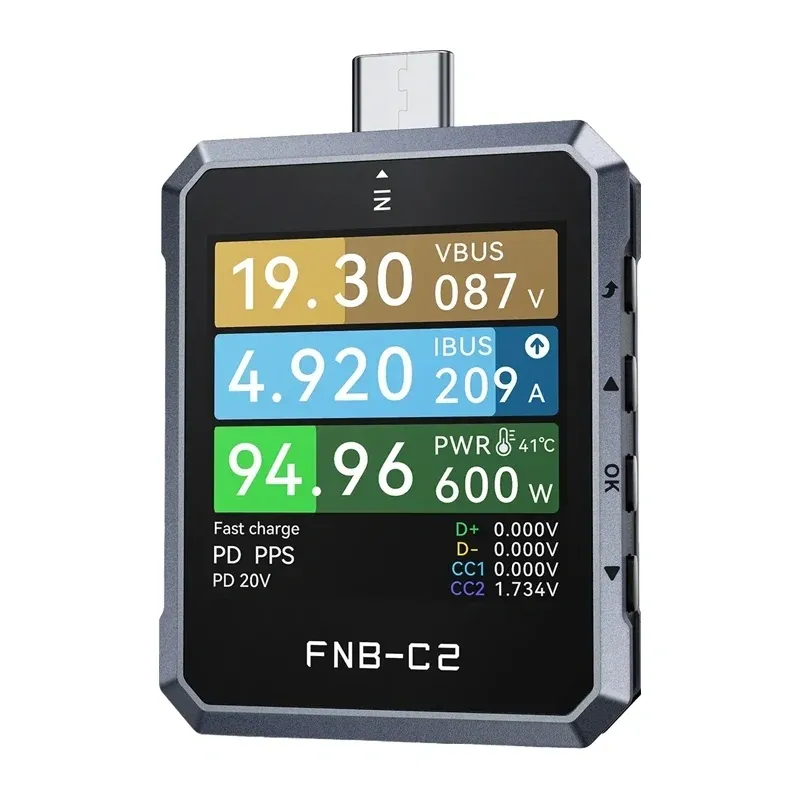

USB FNIRSI FNB-C2 Tester

FNIRSI FNB-C2 USB Tester

FNIRSI FNB-C2 USB Tester ir precīzs instruments, paredzēts detalizētai barošanas parametru analīzei, atbalstot jaunākos ātrās uzlādes standartus un piedāvājot plašas diagnostikas funkcijas. Tas ir ideāli piemērots elektronikas inženieriem, servisa tehniķiem un entuziastiem, lai analizētu barošanas parametrus, USB-C kabeļus un uzlādes procesu.

Ierīcei ir plašs mērījumu diapazons līdz 240 W, datu reģistrācijas iespējas, barošanas kvalitātes analīze un spēja nolasīt informāciju, kas glabājas USB-C kabeļos. Tai ir skaidrs HD displejs ar automātisku ekrāna rotāciju un tā bez problēmām integrējas ar datoriem, neprasot papildu draiverus.

Laboratorijas precizitāte

Aprīkots ar ārēju 20 bitu analogi-digitālo pārveidotāju (ADC), FNIRSI FNB-C2 nodrošina laboratorijas līmeņa mērījumu precizitāti ar līdz septiņām nozīmīgām zīmēm. Tas mēra spriegumu, strāvu un jaudu ar precizitāti 0.000001 V, A un W, ļaujot noteikt smalkas izmaiņas barošanas parametros.

• Sprieguma diapazons: 4 līdz 50 V
• Strāvas diapazons: līdz 6.5 A
• Jaudas diapazons: līdz 240 W

Testeris atbalsta gan tradicionālos lādētājus, gan modernus barošanas avotus ar jaudu 100 W, 140 W vai 240 W. Iebūvēts temperatūras sensors reāllaikā uzrauga ierīces temperatūru ar 1°C precizitāti, uzlabojot darbības drošību.

Visaptveroša uzlādes kontrole

Testeris atbalsta Power Delivery 3.1 EPR standartu, izmantojot speciālu komunikācijas mikroshēmu, nodrošinot stabilu saderību ar moderniem lādētājiem. Tas automātiski atpazīst un aktivizē populāras ātrās uzlādes tehnoloģijas, tostarp UFCS, Quick Charge 2.0, 3.0, 4 un 5, Huawei FCP un SCP, OPPO VOOC un SVOOC, kā arī VIVO VFCP.

Tas var uztvert Power Delivery protokola sarunu starp lādētāju un ierīci, lai noteiktu saderības problēmas. Turklāt tas pārvērš Quick Charge komunikāciju uz Power Delivery, uzlabojot saderību starp ierīcēm, kas izmanto dažādus ātrās uzlādes standartus.

Detalizēta USB-C kabeļa analīze

FNIRSI FNB-C2 nolasīs informāciju, kas glabājas USB-C kabeļu E-Marker mikroshēmās, ļaujot pārbaudīt tādus parametrus kā strāvas vērtējums (3 A, 5 A), spriegums (50 V), EPR, Thunderbolt 3 un 4 atbalsts, kabeļa tips, garums, maksimālā jauda, datu pārraides ātrums un standarta versija.

Tas piedāvā dažādu kabeļu konfigurāciju simulāciju, sākot no kabeļiem bez E-Marker mikroshēmām, kas atbalsta līdz 60 W, līdz tiem, kas atbilst 100 W un 240 W EPR profiliem. Standarta 24-pinu USB-C male un female savienotāji atbalsta divvirzienu jaudas plūsmas mērīšanu un ļauj kabeļus pieslēgt jebkurā orientācijā.

Profesionāla barošanas kvalitātes analīze

Ierīce nodrošina divus režīmus barošanas parametru analīzei:

• Sprieguma, strāvas un D+ un D− viļņu formu attēlošana ar paraugu ņemšanas ātrumu no 2 līdz 1 000 paraugiem sekundē.
• Ātra sprieguma viļņošanās analīze ar paraugu ņemšanas ātrumu no 20 000 līdz 2 miljoniem paraugu sekundē.

Tā reāllaikā attēlo USB vada sprieguma (VBUS) viļņu formu, novērtējot barošanas stabilitāti frekvenču diapazonā no 20 kHz līdz 2 MHz. Ieraksta funkcija ļauj nepārtraukti ierakstīt sprieguma un strāvas viļņu formas līdz 9 stundām ar regulējamu ieraksta intervālu (1 līdz 120 sekundes) un konfigurējamām sākuma un beigu nosacījumiem.

Veiktspējas novērtēšanas dati

FNIRSI FNB-C2 ieraksta mērījumu rezultātus desmit neatkarīgās statistikas kopās, aptverot kapacitāti, enerģiju un darbības laiku. Tas automātiski aprēķina akumulatora kapacitāti un uzlādes efektivitāti, pamatojoties uz savāktajiem datiem, atvieglojot barošanas avotu, power banku vai elementu veiktspējas novērtēšanu. Tas ļauj ērti salīdzināt secīgus mērījumus un uzraudzīt parametru izmaiņas ilgstošas lietošanas laikā.

Lietotājam draudzīgs displejs un darbība

1.54 collu krāsains TFT-LCD displejs ar 240 × 240 pikseļu izšķirtspēju nodrošina skaidru parametru vizualizāciju. Iebūvēts gravitācijas sensors automātiski pagriež displeju četros virzienos, lai nodrošinātu ērtu lasāmību neatkarīgi no ierīces orientācijas.

Testeris ir saderīgs ar Windows un macOS datoriem bez papildu draiveru nepieciešamības, ļaujot viegli paplašināt funkcionalitāti un veikt programmatūras atjauninājumus, atpazīstot ierīci kā USB zibatmiņu. Lietotāji var regulēt ekrāna spilgtumu, automātiskās aptumšošanas laiku, krāsu tēmu, saskarnes valodu un ātri atjaunot rūpnīcas iestatījumus, ja nepieciešams.

Tehniskās specifikācijas

• Ražotājs: FNIRSI
• Modelis: FNB-C2
• ADC: 20 bitu
• Sprieguma uzraudzība: diapazons 4–50 V, izšķirtspēja 0.000001 V, precizitāte ±(0.2‰ + 2)
• Strāvas uzraudzība: diapazons 0–6.5 A, izšķirtspēja 0.000001 A, precizitāte ±(0.5‰ + 2)
• Jaudas uzraudzība: diapazons 0–240 W, izšķirtspēja 0.000001 W, precizitāte ±(0.5‰ + 2)
• D+/D− spriegums: diapazons 0–3.3 V, izšķirtspēja 0.001 V, precizitāte ±(1.0% + 2)
• CC1/CC2 spriegums: diapazons 0–3.3 V, izšķirtspēja 0.001 V, precizitāte ±(1.0% + 2)
• Ierīces temperatūra: diapazons 1 °C, izšķirtspēja 1 °C, precizitāte ±(1.2% + 3)
• Kapacitāte: diapazons 0–9,999.99 Ah, izšķirtspēja 0.00001 Ah
• Enerģijas patēriņš: diapazons 0–9,999.99 Wh, izšķirtspēja 0.00001 Wh
• Ieraksta laiks: līdz 9 stundām, izšķirtspēja 1 sekunde

Komplektā ietilpst

• USB testers
• Lietotāja rokasgrāmata
