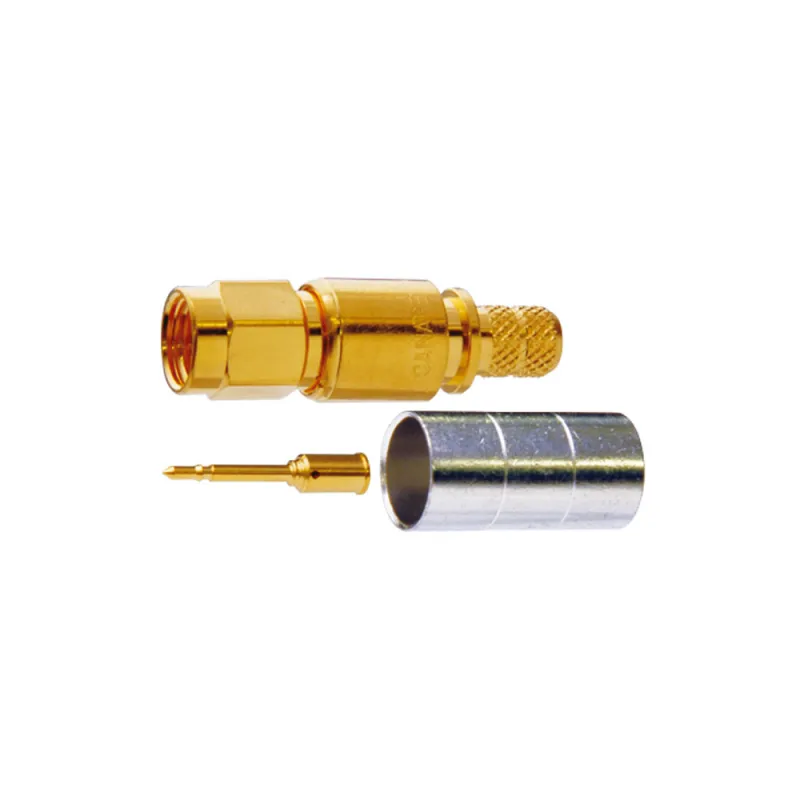

SMA 50Ohm Crimp Connector

Izstrādāts telekomunikāciju iekārtām un mērīšanas instrumentiem.

Galvenās iezīmes un priekšrocības

• VSWR 1.1 vai mazāk līdz 2 GHz, 1.2 vai mazāk līdz 4 GHz.
• Canare crimp dizains ātrai un uzticamai uzstādīšanai.

Sprieguma stāvošā viļņa attiecība (VSWR) un atgriešanās zudums

Nekorekta koaksiālo kabeļu terminācija var izraisīt atspoguļotus viļņus, kas noved pie traucējumiem un svārstīgiem sprieguma līmeņiem. VSWR norāda, cik labi terminācija atbilst raksturiskajai impedancei, savukārt atgriešanās zudums mēra atspoguļotā viļņa lielumu salīdzinājumā ar ceļojošo viļņu.

VSWR uz atgriešanās zuduma konversija

• VSWR 2 Atgriešanās zudums 9.54 dB
• VSWR 1.5 Atgriešanās zudums 13.98 dB
• VSWR 1.2 Atgriešanās zudums 20.83 dB
• VSWR 1.1 Atgriešanās zudums 26.44 dB
• VSWR 1.05 Atgriešanās zudums 32.26 dB
• VSWR 1.02 Atgriešanās zudums 40.09 dB
• VSWR 1.01 Atgriešanās zudums 46.06 dB
