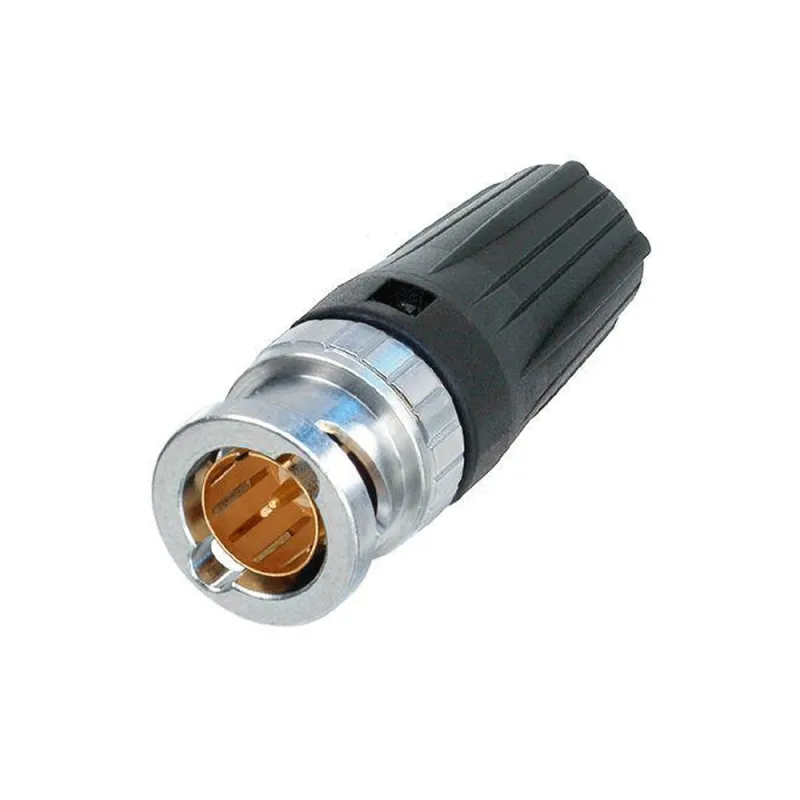

Neutrik NBNC75BYY11 "rearTWIST" HD BNC savienotājs NBNC75BYY11

Piemēroti kabeļi:

• Canare L-5CFB, L-5CFW.

• Tapa: 1,6 mm (kvadrātveida)
• Ekrāns: 8,23 mm (sešstūris)

Funkcijas & Priekšrocības

• "rearTWIST principa" bloķēšana/atbloķēšana, izmantojot viegli pieejamu mīksto skārienpaliktni (patents DE 100 48507).
• Ideāli piemērots padziļinātām starpsienām, kur piekļuve savienotāja "galvai" var būt problemātiska. Šie savienotāji griežas no aizmugures, nevis no priekšpuses.
• True 75 Ω konstrukcija atbilst stingrajām HDTV/DVD prasībām.
• Vadošā zona: Lai pasargātu kontaktus no deformācijas, tiek novērsta sānu spēku radītā sasvēršanās. Garantē kalpošanas laiku min. 1000 pārošanās ciklu!
• Pieguļošs centrālais tapas ieliktnis nodrošina taustāmu atgriezenisko saiti Ekrāna un apvalka krimpēšanas tehnoloģija novērš problēmu, ko rada atklāta zemējuma pinums kabeļu komplektos.
• Lieliska kabeļa aizsardzība un noturībaPrecīzas Šveices mašīnbūves misiņa detaļas izcilai izturībai.
• Komplektā ietilpst 10 standarta krāsu apavi ar krāsu kodiem, presēšanas instruments un presformas.

Tehniskā informācija

• Produkta nosaukums: NBNC75BYY11
• Savienojuma tips: BNC 75 Ω
• Dzimums: vīriešu

Elektriskais

• Kontaktu pretestība: ≤ 3 mΩ
• Kontaktu pretestība: ≤ 2 mΩ
• Dielektriskā izturība: 1,5 kVdc
• Impedance: 75 Ω
• Izolācijas pretestība: > 5 GΩ
• Nominālais spriegums: <50
• VVSWR:
  ≤1,050/>32 dB līdz 1 GHz
  ≤1,065/>30 dB līdz 2 GHz
  ≤1,100/>26 dB līdz 3 GHz

Mehāniskais

• Kabeļa O.D.: 8,0 mm
• Kabeļa noturība: > 30 N (centrā)
• Crimpēšanas izmērs: 8,23 sešstūra (ekrans) saskaņā ar IEC 60803 (štances apzīmējums G)
• Apspīlēšanas izmērs (kontakts): 1,6 Kvadrātveida krimps (tapa) saskaņā ar IEC 60803 (apzīmējums 2).
• Ievietošanas spēks: < 25 N
• Kalpošanas laiks: 1: > 1000 savienošanas cikli
• Bloķēšanas ierīce: Bayonett
• Kabeļa stiprinājums: Kabeļa stiprinājums: apvalka krimpēšana
• MateriālsKontakti: Misiņš: (CuZn35Pb2), 0,2 µm AuCo (centrālais kontakts)
• Ieliktnis: Ieliktņi: (ieliktnis): PTFESapvalks: (CuZn39Pb3)Apvalka pārklājums: Optalloy®
• Vides apstākļiTemperatūras diapazons: -30 °C līdz 85 °C
• Kontaktu saspiežamība: Atbilst IEC 60803 un IEC 60352-2 prasībām.
