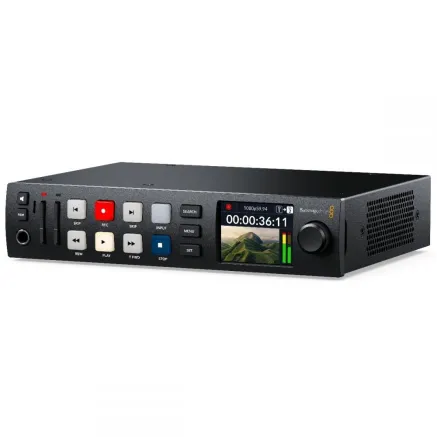

Blackmagic Design HyperDeck Studio HD Plus

Blackmagic HyperDeck Studio HD Plus

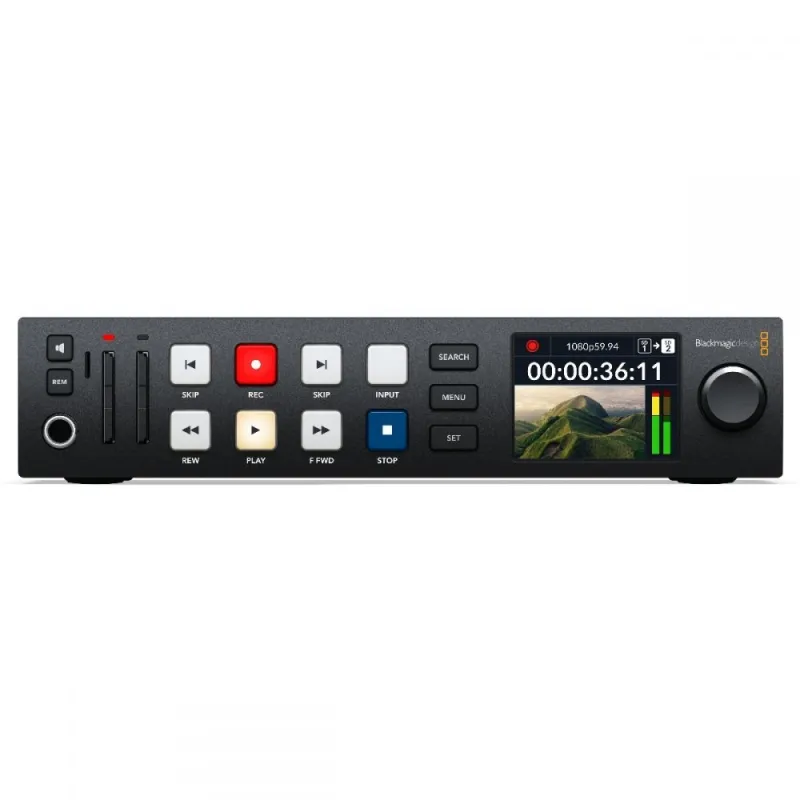

HyperDeck Studio HD Plus modelis ir paplašinājums Mini versijai ar lielāku korpusu, nodrošinot papildu vadības pogas un savienojumus. Tas atbalsta 6G-SDI ierakstīšanu un atskaņošanu ProRes failiem līdz Ultra HD 30fps, ietver SDI loop out un HDR atbalstu. Divi 6G-SDI izvadi ļauj fill un key atskaņošanu līdz 1080p60. Ierīcei ir HDMI ieeja un speciāls 3G-SDI monitoringa izvads ar pārklājumiem. Priekšējās paneļa pogu nospiešana tiek nosūtīta uz speciālu RS-422 tālvadības izvadu, un barošana tiek nodrošināta ar raidīšanas tipa XLR savienotāju. Priekšējais panelis ir uzlabots ar uzlabotām transporta vadības pogām, austiņu ligzdu un iebūvētu skaļruni.

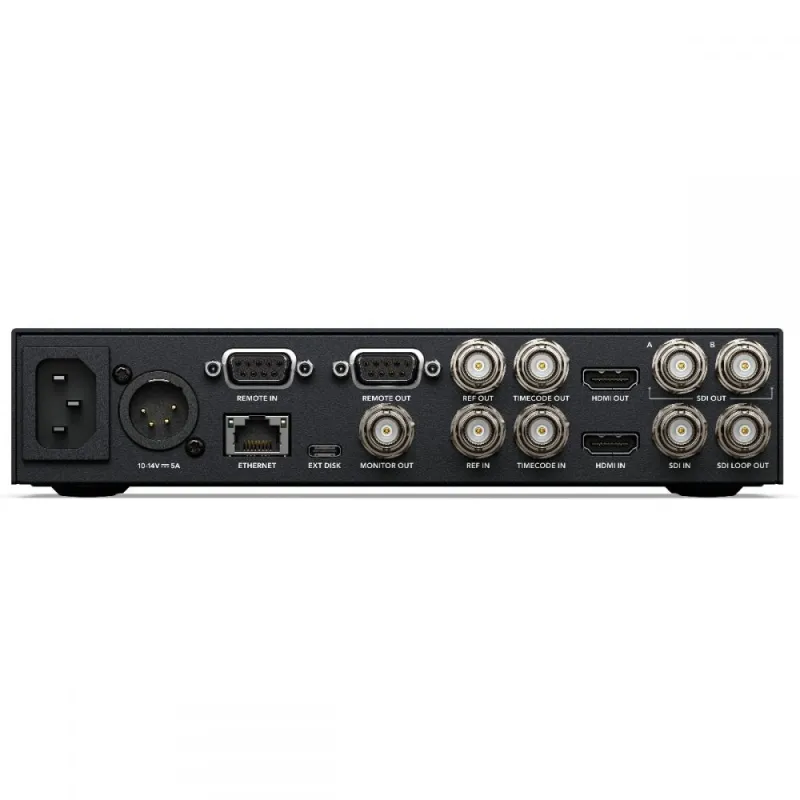

Savienojumi

• 1 SDI video ieeja
• 2 SDI video izvadi
• 1 SDI monitoringa izvads
• SDI ātrumi: 270Mb, 1.5G, 3G, 6G
• 1 HDMI 2.0 video ieeja
• 1 HDMI 2.0 video izvads
• Iebūvēts mono skaļrunis
• 1 x 6.35 mm austiņu ligzda audio izvadei
• 2.2 collu LCD ekrāns
• Laika koda savienojumi: 1 x BNC ieeja, 1 x BNC izvade
• Atsauces savienojumi: 1 x BNC ieeja, 1 x BNC izvade (Tri-Sync vai Black Burst)
• SDI audio ieejas: 16 kanālu iebūvēts audio
• SDI audio izvadi: 16 kanālu iebūvēts audio
• HDMI audio ieejas: 8 kanālu iebūvēts audio
• HDMI audio izvadi: 8 kanālu iebūvēts audio
• Tālvadība: 1 x RS-422 ieeja, 1 x RS-422 izvade
• Ierakstītāja konfigurācija: caur lietotāja saskarni vai Blackmagic HyperDeck Ethernet protokolu
• 1 Gb/s Ethernet
• Datora saskarne: 1 x USB Type-C 3.0 (līdz 5 Gb/s) ārējai diska ierakstīšanai, tīmekļa kameras izvadei, programmatūras konfigurācijai un atjauninājumiem

Atbalstītie video standarti

• SD: 525i59.94 NTSC, 625i50 PAL
• HD: 720p50, 720p59.94, 720p60; 1080i50, 1080i59.94, 1080i60; 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60; 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
• 2K DCI: 2Kp23.98, 2Kp24, 2Kp25, 2Kp29.97, 2Kp30
• Ultra HD: 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30
• 4K DCI: 4Kp23.98, 4Kp24, 4Kp25, 4Kp29.97, 4Kp30

Tehniskās specifikācijas

• SDI atbilstība: SMPTE 259M, 292M, 296M, 372M, 424M, 425M (A un B līmenis), 2081-1, 2081-10, 2084, 2108-1
• SDI metadatu atbalsts: HD RP188 un slēgto subtitru CEA-708; HDR metadati atbalstīti SDI
• Atbalstītie HDMI formāti: tādi paši kā minētie SD un HD standarti, ieskaitot 2K, Ultra HD un 4K DCI
• Audio paraugošana: 24 bitu, 48 kHz
• Video paraugošana: 4:2:2 YUV
• Krāsu precizitāte: 10 bitu
• Krāsu telpa: REC 601, REC 709, REC 2020; 33 punktu 3D LUT var pielietot SDI monitoringa izvados
• HDR atbalsts: Hybrid Log-Gamma, ST2084 (dažādi līmeņi no 300 līdz 4000)
• Daudzātruma atbalsts: automātiska SD, HD un 6G-SDI noteikšana
• Kopēšanas aizsardzība: HDMI ieeja nevar ierakstīt no kopēšanas aizsargātiem HDMI avotiem

Mediji un ierakstīšana

• Mediju sloti: 2 x SD kartes sloti
• Paplašinājuma ports: 1 x USB-C 3.0 ārējai ierakstīšanai
• Atbalstītie mediju tipi: UHS-I un UHS-II SD kartes
• Mediju formāts: var formatēt medijus uz ExFAT (Windows/Mac) vai HFS+ (Mac)
• Atbalstītie kodeki: ProRes HQ, 422, LT, Proxy; DNxHD un DNxHR varianti; H.264 dažādos kvalitātes līmeņos; ProRes 4444 atskaņošana līdz 1080p60 ar fill un key pār SDI izvadiem

Vadība un programmatūra

• Iebūvēta vadības panelis: 13 pogas transportam un ierīces vadībai ar meklēšanas ritenīti un 2.2 collu krāsu displeju
• Ārējā vadība: RS-422 dekla vadība, SDI start/stop, laika koda sinhronizācija; Blackmagic HyperDeck Ethernet protokols; tālvadības FTP failu augšupielāde
• Iekļautā programmatūra: Blackmagic OS, Blackmagic HyperDeck Setup, iekšējā programmatūras atjaunināšana caur USB
• Operētājsistēmas: macOS 10.15 Catalina vai jaunāka, Windows 10 64 bitu

Fiziskās un vides īpašības

• Barošanas avots: iebūvēts 100-240V AC 50/60Hz; 4-polu XLR 12V DC ieeja ārējai barošanai vai baterijai
• Enerģijas patēriņš: maksimāli 100 W
• Izmēri: pusrack platums, 1 rack augstums
• Darbības temperatūra: 0° līdz 40° C
• Uzglabāšanas temperatūra: -20° līdz 60° C
• Relatīvais mitrums: 0% līdz 90% bez kondensāta

Papildu funkcijas

• Divi mediju sloti nepārtrauktai ierakstīšanai ar automātisku karstā maiņas funkciju
• Atbalsta ierakstīšanu uz SD kartēm, UHS-II kartēm un ārējiem USB diskiem
• Tīmekļa kameras atbalsts caur USB video konferencēm un straumēšanas programmatūrai
• Iebūvēti laika koda un sinhronizācijas ģeneratori vairāku ierīču sinhronizācijai
• Daudzvalodu atbalsts, tostarp angļu, ķīniešu, japāņu, korejiešu, spāņu, vācu, franču, krievu, itāļu, portugāļu, turku, poļu un ukraiņu valodās
