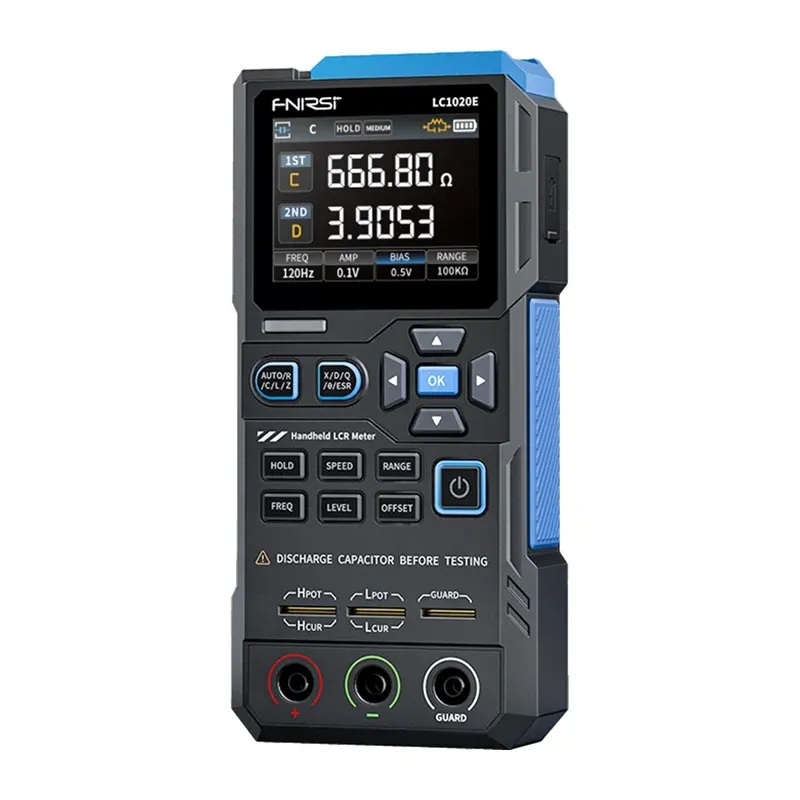

High-precision handheld LCR meter FNIRSI LC1020E

Augstas precizitātes rokas LCR mērītājs

FNIRSI LC1020E ir kompakts rokas LCR mērītājs, kas paredzēts ātrai un precīzai elektronisko komponentu mērīšanai. Tam ir automātiska komponentu atpazīšana, plašs testa frekvenču diapazons, divu parametru rādījums un augsta mērījumu izšķirtspēja. Regulējami testa sprieguma līmeņi, iebūvēta polarizācijas un kalibrēšanas funkcija palīdz iegūt stabilus un atkārtojamus rezultātus. 2,8 collu krāsu TFT displejs, datu reģistrēšana, uzlādējams akumulators ar USB-C un automātiskās izslēgšanās funkcija padara ierīci piemērotu ikdienas lietošanai laboratorijās, darbnīcās un izbraukumos.

Automātiska komponentu atpazīšana

Mērītājs automātiski identificē pārbaudāmo komponentu kā rezistoru, kondensatoru vai induktivitāti un izvēlas atbilstošo mērīšanas režīmu. Tas padara pārbaudi ātru un vienkāršu, vienlaikus samazinot nepareizu iestatījumu risku. Pieejamas piecas testa frekvences no 100 Hz līdz 100 kHz. Mērītājs nosaka induktivitāti, kapacitāti, pretestību un impedanci, tāpēc tas ir piemērots gan pētniecībai un izstrādei, gan apkopes darbiem.

Divu parametru rādījums un augsta izšķirtspēja

LC1020E pamata precizitāte ir 0,3%. Lielajā 2,8 collu TFT krāsu displejā vienlaikus redzami divi mērījumu parametri, kas paātrina analīzi un atvieglo rezultātu nolasīšanu. Displeja izšķirtspēja gan galvenajam, gan sekundārajam parametram ir 4,5 cipari, un grafiskā saskarne nodrošina ērtu lietošanu ilgstošu mērījumu laikā.

Pielāgošana pārbaudāmajam komponentam

Piecas testa frekvences un trīs efektīvā testa sprieguma līmeņi ļauj pielāgot mērījumu iestatījumus komponentam un tā raksturlielumiem. Iebūvētajai iekšējās polarizācijas funkcijai ir 0,0 V un 0,5 V iestatījumi, kas palīdz stabilizēt rādījumus un samazināt svārstības, pārbaudot komponentus, kuri ir jutīgi pret sprieguma izmaiņām. Tukšgaitas un īsslēguma kalibrēšana palīdz kompensēt parazītisko kapacitāti un testa vadu pretestību, nodrošinot stabilus un atkārtojamus mērījumus.

Šķirošana, salīdzināšana un datu reģistrēšana

Var iestatīt nominālās vērtības un pielaides diapazonus, lai identificētu komponentus, kuru parametri neatbilst noteiktajām robežām. Salīdzināšanas funkcija aprēķina relatīvo kļūdu starp izmērīto un nominālo vērtību procentos un var filtrēt rezultātus; pielaides diapazonu var regulēt no 0,1% līdz 99,9%. Reģistrēšanas funkcija pārbauda, vai izmērītie komponenti atbilst iestatītajai nominālajai vērtībai un pielaidei, un uzskaita veiksmīgos un neveiksmīgos mērījumus. Mērītājs var fiksēt pašreizējo rādījumu un nodrošināt reāllaika statistiku, lai atbalstītu mērījumu analīzi un salīdzināšanu. Šķirošana un pārbaude ar vienu pogu ir noderīga kvalitātes kontrolei, ražošanas testēšanai un komponentu atlasei partijās.

Pārnēsājama lietošana

Iebūvētais litija jonu akumulators, uzlāde, izmantojot USB Type-C, un automātiskās izslēgšanās funkcija nodrošina ērtu lietošanu ārpus stacionāras darba vietas. Kompaktais mērītājs nosaka kapacitāti, pretestību, induktivitāti un impedanci, kā arī var pārbaudīt elektrolītiskos kondensatorus virknes un paralēlajās shēmās. Tiek atbalstītas trīs un piecu spaiļu mērījumu konfigurācijas.

Specifikācijas

• Ražotājs: FNIRSI
• Modelis: LC1020E
• Testa frekvences: 100 Hz, 120 Hz, 1 kHz, 10 kHz un 100 kHz
• Pamata precizitāte: 0,3%
• Displejs: 2,8 collu TFT LCD
• Displeja izšķirtspēja: galvenais parametrs: 4,5 cipari; sekundārais parametrs: 4,5 cipari
• Mērījumu parametri: galvenais: AUTO / R / C / L / Z; sekundārais: X / D / Q / θ (fāzes leņķis) / ESR
• Mērījumu diapazoni: induktivitāte (L): 0–100 H; kapacitāte (C): 0–100 mF; pretestība (R): 0–10 MΩ
• Iekšējā polarizācija (bias): 0,0 V, 0,5 V
• Testa sprieguma līmeņi: 0,1 V, 0,3 V, 0,6 V
• Kalibrēšana: tukšgaitas un īsslēguma kalibrēšana
• Salīdzināšanas funkcija: aprēķina relatīvo kļūdu procentos un filtrē rezultātus; var iestatīt nominālās vērtības un pielaides, pielaidi regulējot no 0,1% līdz 99,9%
• Reģistrēšanas funkcija: pārbauda izmērītos komponentus atbilstoši iestatītajām nominālajām vērtībām un pielaidēm, reģistrējot veiksmīgos un neveiksmīgos mērījumus
• Mērījumu spaiļu konfigurācijas: trīs un piecu spaiļu
• Izejas impedance: 100 Ω
• Sakaru saskarne: USB Type-C (virtuālais seriālais ports)
• Citi iestatījumi: valoda, ekrāna spilgtums, skaņa, automātiskā izslēgšanās, kalibrēšana un sistēmas informācija

Komplektā ietilpst

• Mērītājs
• Datu kabelis
• Īsslēguma plāksne
• Kelvina testa spaile
• Testa vadi (melns un sarkans)
• Lietotāja rokasgrāmata
