THERMAL MASTER P3 Mini Termiskā Kamera

THERMAL MASTER P3 Mini Termiskā Attēlveidošanas Kamera (iOS/Android)

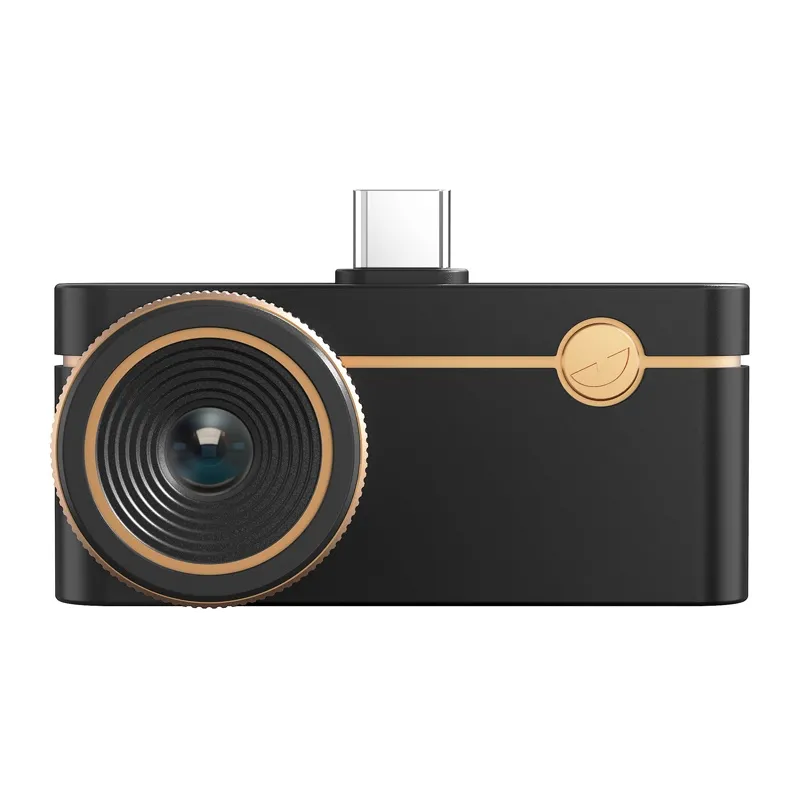

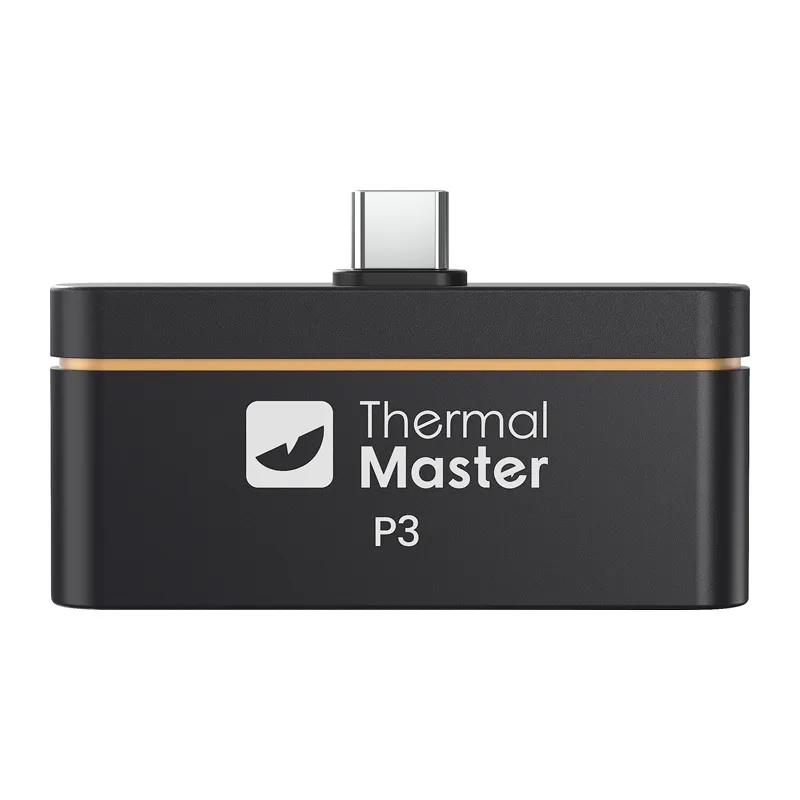

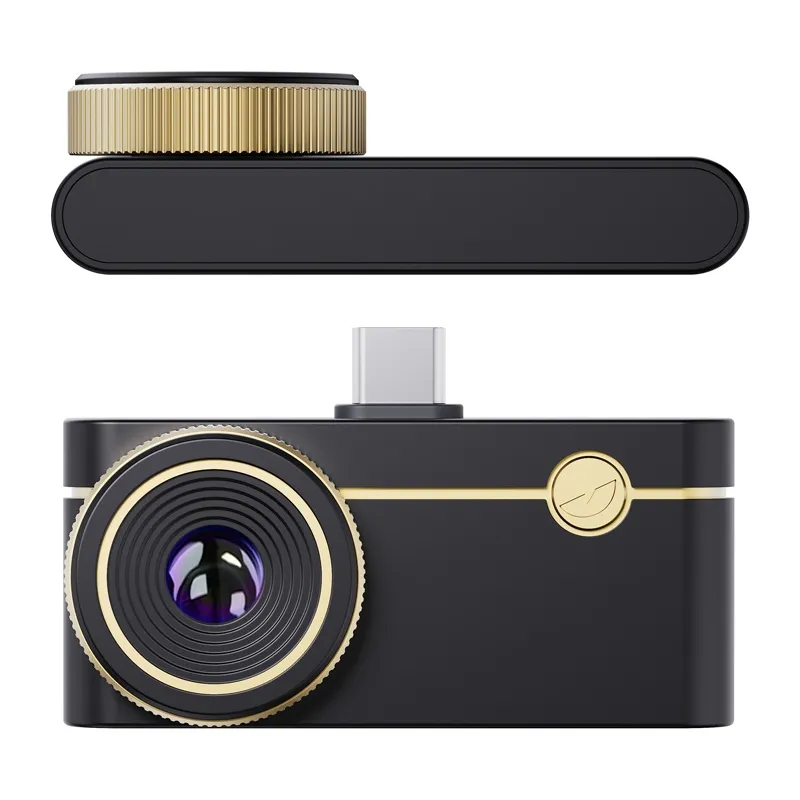

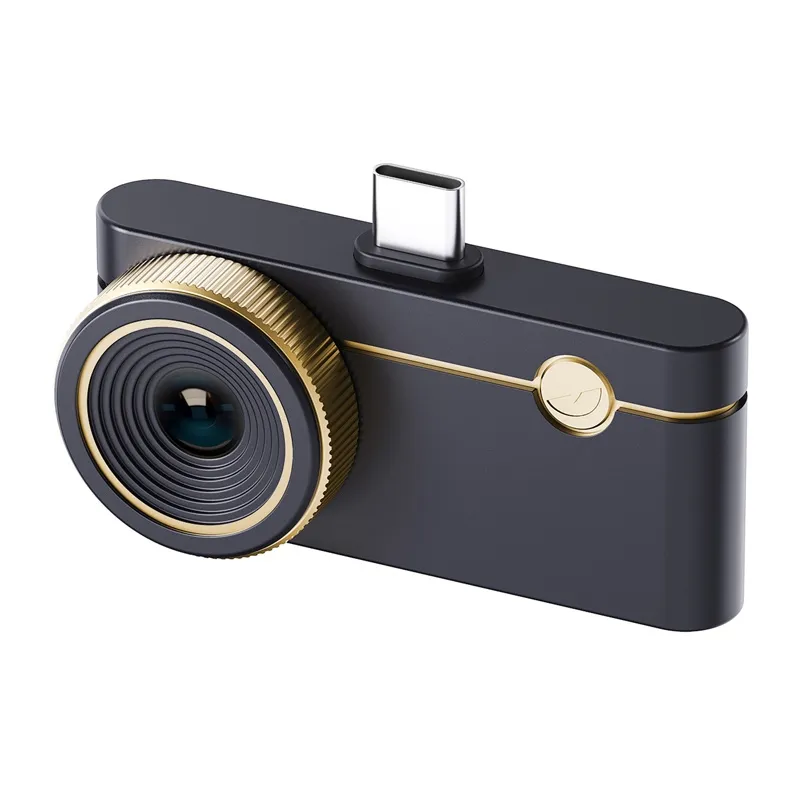

THERMAL MASTER P3 ir profesionāla mini termiskā attēlveidošanas kamera, kas paredzēta precīzai elektronikas, PCB, elektrisko sistēmu, rūpniecisko pielietojumu, HVAC un mājas un automobiļu inspekciju diagnostikai. Ierīce izmanto 256 x 192 pikseļu VOx detektoru un XIR tehnoloģiju, kas palielina attēla izšķirtspēju līdz 512 x 384 pikseļiem, nodrošinot skaidru un detalizētu temperatūras sadalījuma attēlojumu. Kamera mēra temperatūras diapazonā no -20C līdz 600C ar precizitāti 2C vai 2% no rādījuma, un tās termiskā jutība (NETD) <35 mK pie 25C ļauj noteikt pat smalkas termiskās atšķirības. Neskatoties uz tās progresīvajām iespējām, P3 ir ārkārtīgi kompakta; tās izmēri ir 59 x 27 x 17.2 mm, svars 26.3 g un jaudas patēriņš tikai 0.32 W.

Precīza PCB diagnostika 1 mA līmenī

P3 tika izstrādāta, koncentrējoties uz drukāto shēmu analīzi, padarot to īpaši piemērotu pielietojumiem, kur ātra mikro-defektu noteikšana ir kritiska. Kamera ļauj PCB testēšanu un noplūdes strāvas noteikšanu 1 mA līmenī, atvieglojot problemātisko komponentu identificēšanu bez nepieciešamības veikt laikietilpīgas pārbaudes visai shēmai. Makro objektīvs ar manuālo fokusēšanu ļauj precīzi pielāgot attēlu mazām elektroniskām sastāvdaļām, un 4.3 mm fokusa attālums atbalsta tuvplāna darbu. Tas padara P3 par praktisku rīku servisa centriem, elektronikas inženieriem, tehniķiem un ierīču remonta profesionāļiem.

Termiskais attēls, kas atklāj vairāk detaļu

XIR tehnoloģija palielina attēla detaļu līdz 512 x 384 pikseļiem, rezultātā iegūstot skaidrāku termogrammu un vieglāku rezultātu interpretāciju. Razor X algoritms nodrošina ultraskaidru attēlu, savukārt Thermal Master augstas jutības sensora kodols nodrošina precīzu temperatūras atšķirību kartēšanu. 25 Hz atsvaidzes biežums nodrošina vienmērīgu priekšskatījumu darbības laikā, pat kad kamera tiek pārvietota pa analizējamās teritorijas. Jūs varat arī izmantot 15x digitālo tālummaiņu, lai tuvāk aplūkotu izvēlētās attēla daļas. THERMAL MASTER P3 piedāvā arī 12 krāsu paletes, tostarp White Hot, Black Hot, Iron Red un Red Hot, kā arī 8 citas variācijas. Tas ļauj pielāgot attēla displeju konkrētai uzdevumam, virsmas tipam vai jūsu personīgajām vēlmēm. Kamera ļauj veikt emisivitātes pielāgošanu, attāluma korekciju un apkārtējās temperatūras iestatīšanu, ļaujot labāk pielāgot mērījumus darba apstākļiem. Šīs funkcijas ir īpaši svarīgas, analizējot dažādus materiālus un virsmas, kas var atstarot vai izstarot siltumu atšķirīgi.

Plašs mērījumu diapazons prasīgām uzdevumiem

Ar mērījumu diapazonu no -20C līdz 600C, THERMAL MASTER P3 ir piemērota gan elektronikas diagnostikai, gan instalāciju, iekārtu, apkures elementu un rūpniecisko sistēmu inspekcijai. Precizitāte 2C vai 2% no rādījuma palīdz nodrošināt uzticamus rezultātus ikdienas apkalpošanas un inspekcijas darbā. Kamera atbalsta augstas un zemas temperatūras trauksmes, padarot vieglāku vērtību noteikšanu ārpus sagaidāmā diapazona. Izotermas funkcija ļauj izcelt izvēlēto temperatūras diapazonu ar atsevišķu krāsu, kas paātrina uzmanības pievēršanu prasīgām zonām. Lidmašīnu pakāpes sakausējuma korpuss nodrošina izturību, saglabājot vieglu dizainu.

Inteliģenti mērījumi un ērta datu analīze

P3 piedāvā uzlabotus mērīšanas rīkus, kas atvieglo dažādu attēla zonu analīzi. Jūs varat izmantot 3 punktu, 3 līniju, 3 taisnstūru un 3 apļu mērījumus, kā arī automātisku centra, maksimālo un minimālo temperatūru izsekošanu. IQ+ Precision Temp tehnoloģija izmanto dinamisku temperatūras novirzes kompensācijas algoritmu un inteliģento apkārtējās temperatūras mērījumu, lai palīdzētu saglabāt rādījumu stabilitāti un precizitāti. Bezmaksas profesionāla offline datu analīze ir pieejama arī pēc fotoattēla uzņemšanas, kas ir noderīga defektu dokumentēšanai un ziņojumu sagatavošanai.

Temp Master lietotne un vairāku ierīču atbalsts

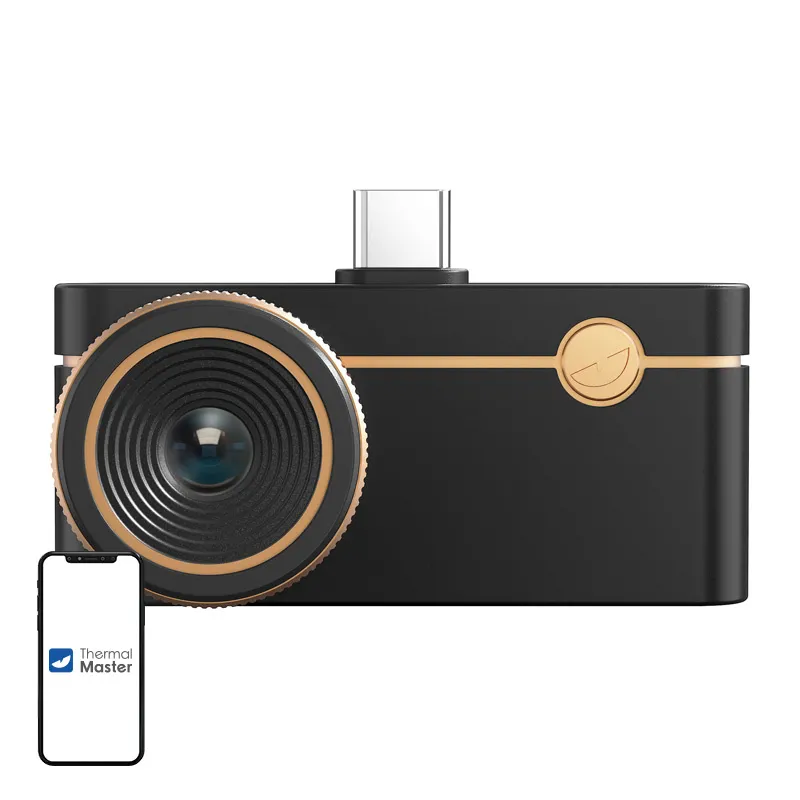

Kamera darbojas ar Temp Master lietotni, kuru var lejupielādēt no Google Play un App Store. Atbalstītās ierīces ietver iPhone 8-16, viedtālruņus ar Android 7.0 un jaunākiem, kā arī iPad, Android viedtālruņus un datorus. P3 atbalsta 12 valodas, foto un video ierakstīšanu, kā arī IR un PIP (attēls attēlā) režīmus.

Iekļauts komplektā

• Termiskā attēlveidošanas kamera
• Transportēšanas soma
• USB-C uz Lightning adapteris
• Pagarināšanas kabelis (50 cm)
• Lietotāja rokasgrāmata

Specifikācijas

• Detektors VOx 256 x 192 pikseļi
• XIR izšķirtspēja 512 x 384 pikseļi
• Temperatūras mērījumu diapazons -20C līdz 600C
• Temperatūras mērījumu precizitāte 2C vai 2% no rādījuma
• Fokusa attālums 4.3 mm
• Fokusēšanas režīms Makro objektīvs ar manuālo fokusēšanu
• Digitālā tālummaiņa 15x
• Attēla atsvaidzes biežums 25 Hz
• Termiskā jutība (NETD) <35 mK pie 25C
• Darba temperatūra -20C līdz 55C
• Uzglabāšanas temperatūra -20C līdz 60C
• Svars 26.3 g
• Izmēri 59 x 27 x 17.2 mm
• Korpusa materiāls Lidmašīnu pakāpes sakausējums
• Jaudas patēriņš 0.32 W
