LCR Tester FNIRSI LCR-ST2Plus

FNIRSI LCR-ST2Plus LCR testeris

FNIRSI LCR-ST2Plus mēra komponentu elektriskos parametrus un ir piemērots iekārtu apkopei un jaunu shēmu izstrādei. Tas nodrošina mērījumus vairākās frekvencēs un ar dažādiem testa sprieguma līmeņiem, inteliģentu komponentu atpazīšanu un iespēju pārbaudīt gan atsevišķus komponentus, gan ražošanas partijas. Kompaktais, pincetei līdzīgais dizains, krāsu displejs un līdz 3 stundu darbības laiks ar vienu uzlādi padara to piemērotu lietošanai laboratorijā un izbraukumos.

Mērījumu diapazons un parametru analīze

FNIRSI LCR-ST2Plus mēra pretestību no 10 mΩ līdz 10 MΩ, kapacitāti no 1 pF līdz 22 mF, induktivitāti no 1 μH līdz 10 H, spriegumu līdz ±30 V un diodes tiešo spriegumu līdz 0,7 V. Papildus pamatvērtībām tas attēlo komponentu darbību raksturojošus parametrus, tostarp D, Q, Z, X, θ un ESR. Tas ļauj detalizēti novērtēt komponentu īpašības un piemērotību konkrētiem lietojumiem.

Elastīgi mērījumu iestatījumi

Pieejamas piecas mērījumu frekvences: 100 Hz, 120 Hz, 1 kHz, 10 kHz un 100 kHz. Četri RMS testa sprieguma līmeņi — 0,1 V, 0,3 V, 0,6 V un 1,0 V — ļauj izvēlēties dažādiem komponentiem piemērotus testa apstākļus. Testerī vienlaikus tiek attēlotas ekvivalentās vērtības virknes un paralēlajam slēgumam, palīdzot ņemt vērā parazītiskos parametrus, mērot rezistorus, induktorus un kondensatorus.

Viedās testēšanas funkcijas

Pilna frekvenču diapazona skenēšanas režīms aptver 100 Hz līdz 100 kHz un ar vienu komandu analizē komponenta frekvenču raksturlīkni. Viedā šķirošana salīdzina mērījumu rezultātus ar iepriekš iestatītajām nominālajām vērtībām un pielaidēm, pēc tam klasificējot komponentus kā atbilstošus vai neatbilstošus. Tas var paātrināt partiju testēšanu un samazināt kļūdu risku.

Komponentu testēšana

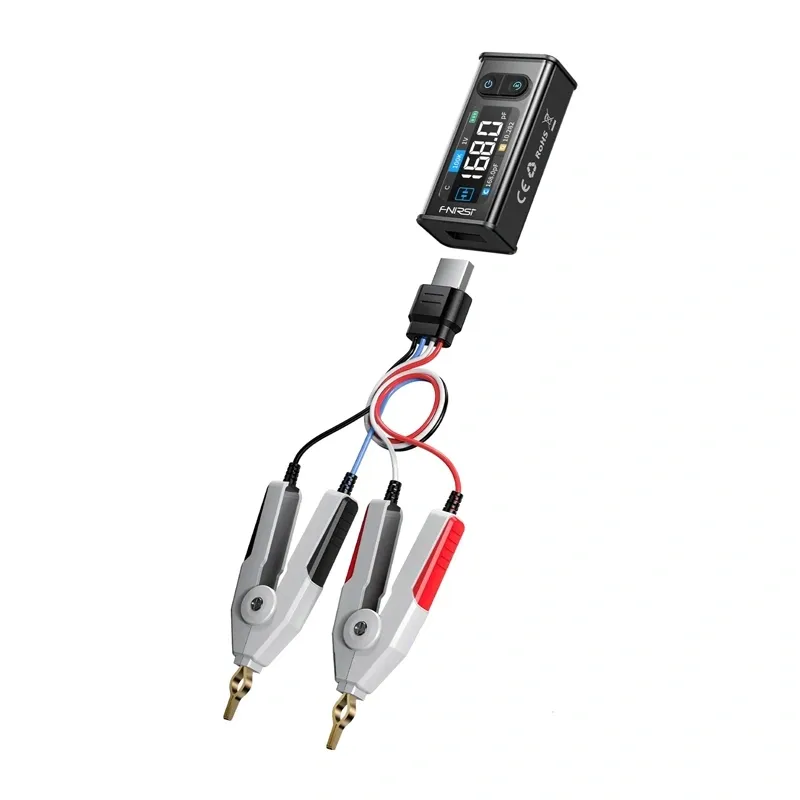

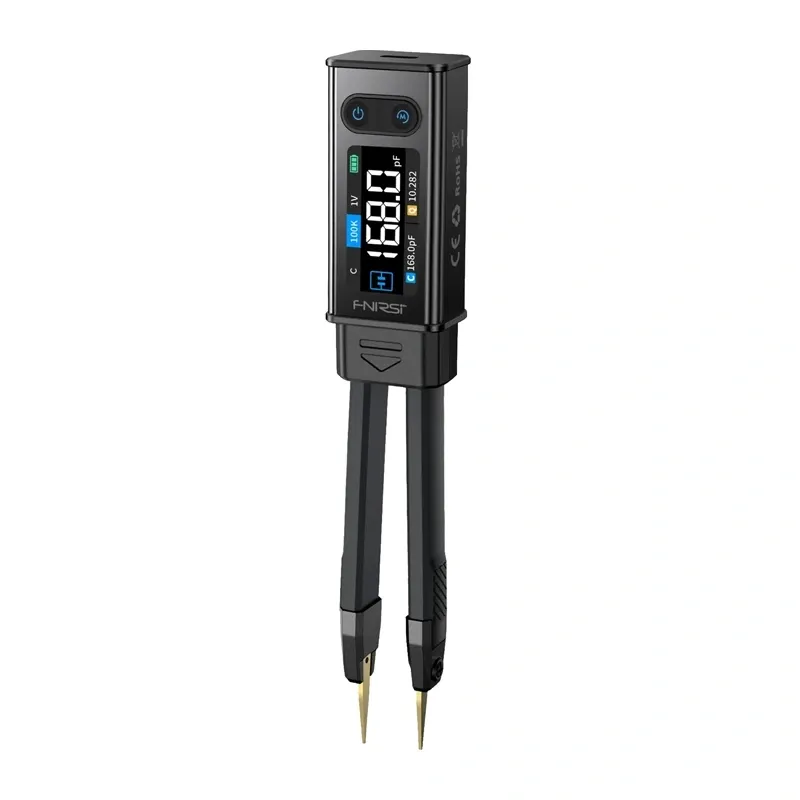

Testerī var pārbaudīt dažādu veidu komponentus. Komplektā iekļautās taisnās un izliektās pincetes tipa zondes atvieglo darbu ar maziem SMD komponentiem. Lielākiem komponentiem un komponentiem ar izvadiem paredzēts vads ar Kelvina spaili; tā četru vadu mērīšanas metode nodrošina augstu precizitāti. Testerī automātiski tiek atpazīti rezistori, kondensatori un induktori, kā arī attēloti divi svarīgākie pārbaudītā komponenta parametri. Pieejamas arī HOLD, Max un Min funkcijas un pielāgojami sistēmas iestatījumi.

Displejs un dizains

1,47 collu HD krāsu displejā mērījumu rezultāti ir skaidri saskatāmi. Automātiska ekrāna pagriešana pielāgo attēlu ierīces orientācijai, nodrošinot ērtu lietošanu gan labročiem, gan kreiļiem. Magnētiskais stiprinājums ļauj ierīci ērti uzglabāt un ātri paņemt darba laikā.

Pārnēsājama lietošana un drošība

Kompaktais, pincetei līdzīgais korpuss ērti ietilpst kabatā vai instrumentu somā. Iebūvētais 300 mAh litija akumulators nodrošina līdz aptuveni 3 stundām nepārtrauktas darbības, un USB-C ports paredzēts uzlādei. Testerī var mērīt spriegumu līdz ±30 V, un tas ietver drošības funkcijas dažādu elektronisko komponentu testēšanai.

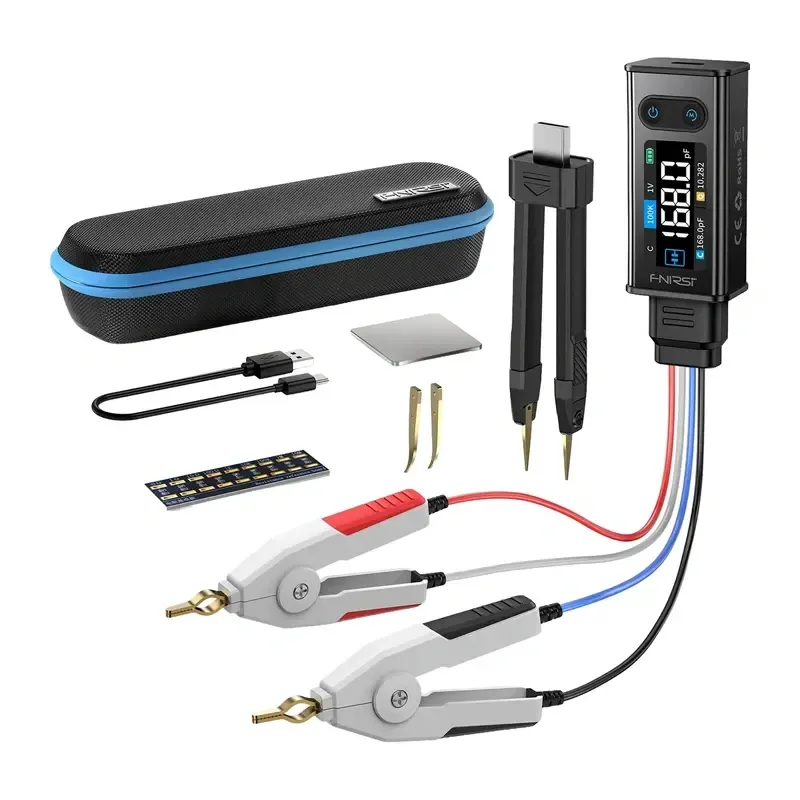

Komplektā ietilpst

• LCR testeris
• Uzglabāšanas futrālis
• Izliektā zonde
• Īsslēguma plāksne
• Datu kabelis
• Vads ar Kelvina spaili
• Lietotāja rokasgrāmata

Specifikācijas

• Ražotājs: FNIRSI
• Modelis: LCR-ST2Plus
• Darbības laiks: aptuveni 3 stundas
• Displejs: 1,47 collas, HD
• Izmēri: 31 × 170,7 × 20,3 mm
• Svars: aptuveni 60,8 g
• Saskarne: USB-C
• Darba temperatūra: 0 °C līdz 50 °C (mitrums ≤ 75%)
• Uzglabāšanas temperatūra: −20 °C līdz 60 °C (mitrums ≤ 75%)
