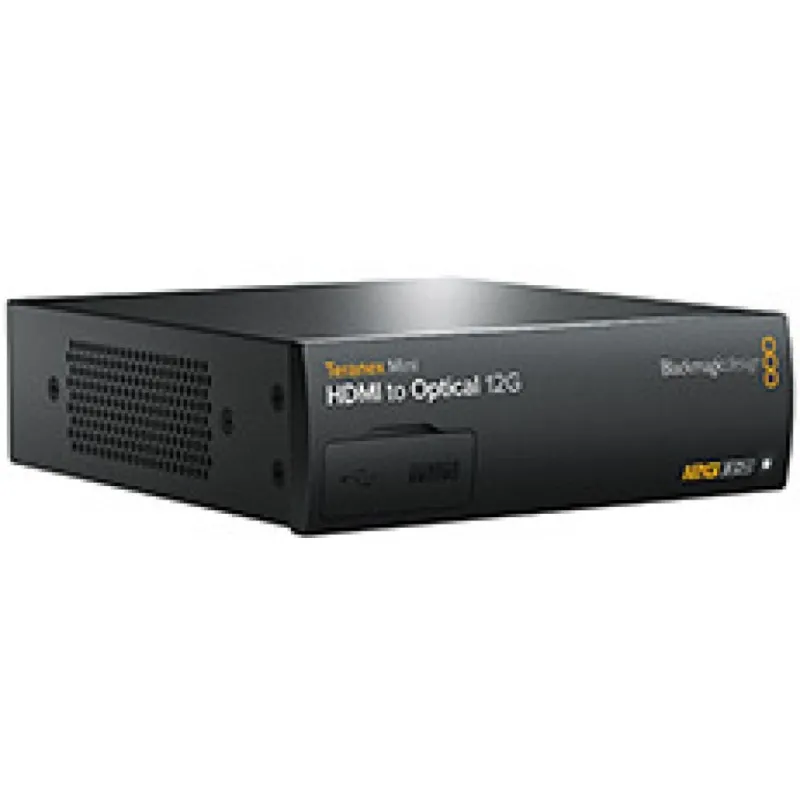

Blackmagic Design Teranex Mini HDMI to Optical 12G Converter

Blackmagic Teranex Mini HDMI to Optical 12G Converter (BM-CONVNTRM-MB-HOPT)

Teranex Mini HDMI uz Optisko 12G pārveidotājs pārvērš HDMI signālus 12G optiskajā šķiedrā un 12G-SDI. Tas atbalsta visus video formātus, tostarp SD, HD, 6G un 12G-SDI ātrumus, un ietver augšup pārveidotāju HD konvertēšanai uz Ultra HD. Var iegult audio no līdzsvarotām analogām vai AES/EBU ieejām un atbalsta laika koda ievadi. Šis pārveidotājs ir ideāls HDMI patērētāju kameru konvertēšanai uz SDI vai SDI izeju pievienošanai datoriem ar HDMI savienojumiem.

Optiskās šķiedras integrācija

Izstrādāts raidorganizācijām, šis pārveidotājs izmanto optiskās šķiedras tehnoloģiju, lai apstrādātu ārkārtīgi lielus attālumus ar augstu 12G-SDI ātrumu. Optiskās šķiedras kabeļi ir viegli uzstādāmi elektriķiem vai tīkla speciālistiem. Ierīcei ir gan optiskās šķiedras LC savienotājs, gan 12G-SDI BNC savienotājs, ļaujot izmantot gan optiskās šķiedras, gan tradicionālās SDI sistēmās.

Teranex Mini funkcijas

• Atbalsta visus SD, HD un Ultra HD formātus līdz 2160p60.
• Iebūvēts AC barošanas avots ar universālu 90-240V ieeju.
• Profesionālas XLR analogās un AES/EBU audio saskarnes.
• Ethernet savienojums attālinātai pārvaldībai un Power over Ethernet (PoE) atbalsts.
• Lietotāja atjaunojama priekšējā paneļa krāsainā LCD displeja un vadības ierīces monitorēšanai un iestatījumu regulēšanai.

Daudzpusīga lietošana

Teranex Mini pārveidotāji ir kompakti un piemēroti iekraušanai statīvā, piemēroti raidorganizāciju uzstādījumiem, portatīviem dzīvo pasākumu statīviem, raidmašīnām, montāžas un krāsu korekcijas telpām. Tie nodrošina profesionālas audio savienojumus un var tikt attālināti pārvaldīti pa Ethernet.

Uzlabota 12G-SDI tehnoloģija

Pārveidotājs izmanto daudzātruma 12G-SDI tehnoloģiju, automātiski atpazīstot un pārslēdzoties starp SD, HD un Ultra HD formātiem. Tas atbalsta augstu kadru ātrumu Ultra HD līdz 2160p60 vienā BNC kabelī, nodrošinot augstas kvalitātes ražošanas darba plūsmas.

Gudrs termālais dizains

Inovatīva šķērsplūsmas dzesēšana un iekšējā siltuma cauruļu konstrukcija nodrošina uzticamu darbību pat, ja ierīces ir izvietotas blakus statīvā. Sistēma samazina troksni un nodrošina termālas paziņojumus caur Ethernet un priekšējo paneli.

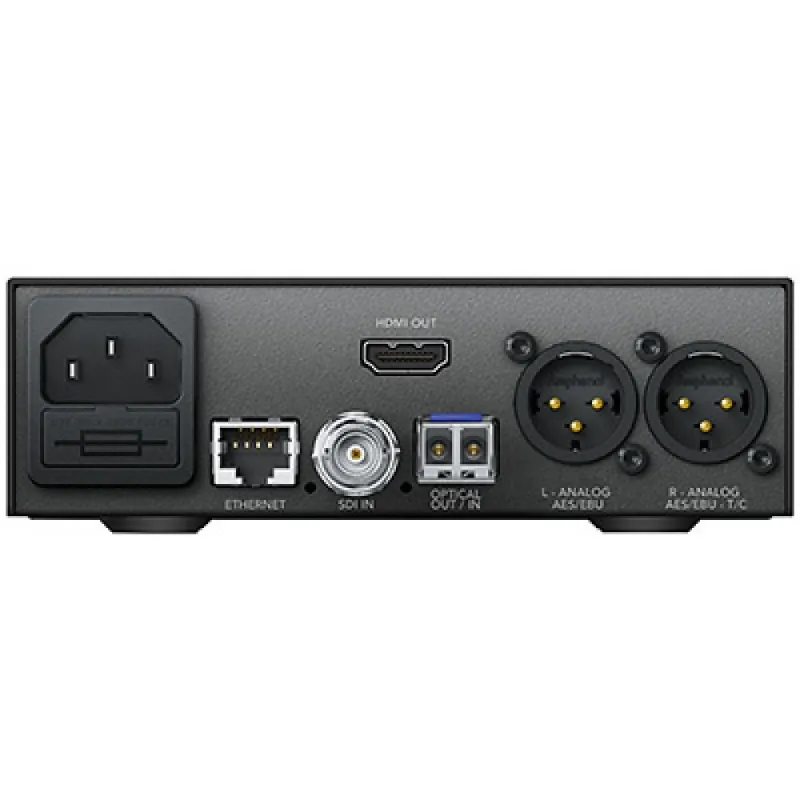

Raidorganizācijas klases savienojumi

• 1× HDMI 2.0 Type A ieeja, atbalsta līdz 2160p60.
• 1× Optiskās šķiedras LC savienotājs (1310 nm viļņa garums, vienmodes).
• 1× 12G-SDI BNC izeja.
• 2 kanāli līdzsvarota analogā audio ieeja caur XLR savienotājiem (labais XLR konfigurējams laika kodam).
• 4 kanāli AES/EBU digitālā audio ieeja caur XLR savienotājiem (labais XLR konfigurējams laika kodam).
• Iebūvēta IEC C14 AC barošanas ieeja un Ethernet ports.

Atbalstītie video formāti

• SD: 525/29.97 NTSC, 625/25 PAL.
• HD: 720p50/59.94/60, 1080i50/59.94/60, 1080p23.98/24/25/29.97/30/50/59.94/60.
• 2K: 2048×1080 PsF un progresīvie formāti pie 23.98/24/25 fps.
• 4K UHD un DCI: 3840×2160 un 4096×2160 pie 23.98 līdz 60 fps.

Audio un krāsu specifikācijas

• SDI audio paraugu ņemšana pie 48 kHz, 24 bitu.
• SDI krāsu precizitāte: YUV 4:2:2 un RGB 4:4:4.
• Krāsu telpas: REC 601, REC 709.
• HDMI krāsu precizitāte un telpa atbilst SDI.

Programmatūra un kontrole

• Programmatūras atjauninājumi un konfigurācija caur USB un Ethernet.
• Pamata iestatījumi caur mini slēdžiem, USB un Ethernet, izmantojot bezmaksas programmatūras utilītu.
• Papildus priekšējais panelis Smart Panel ar LCD, rotējošu pogu un taustiņiem tiešai kontrolei un monitorēšanai.

Barošanas un fiziskās specifikācijas

• Iebūvēts starptautisks AC barošanas avots (90-240V AC) ar IEC C14 ieeju.
• Atbalsta Power over Ethernet (PoE) pie 48V DC.
• Enerģijas patēriņš: 15 vati.
• Izmēri: platums 140 mm, augstums 44 mm, dziļums 170 mm.
• Svars: 580 grami.

Vides apstākļi

• Darbības temperatūra: 0° līdz 40°C.
• Uzglabāšanas temperatūra: -20° līdz 60°C.
• Relatīvais mitrums: 0% līdz 90% bez kondensāta.

Komplektā ietilpst

• Teranex Mini HDMI uz Optisko 12G pārveidotājs.
• Programmatūras SD karte.

Garantija

3 gadu ierobežota ražotāja garantija.
