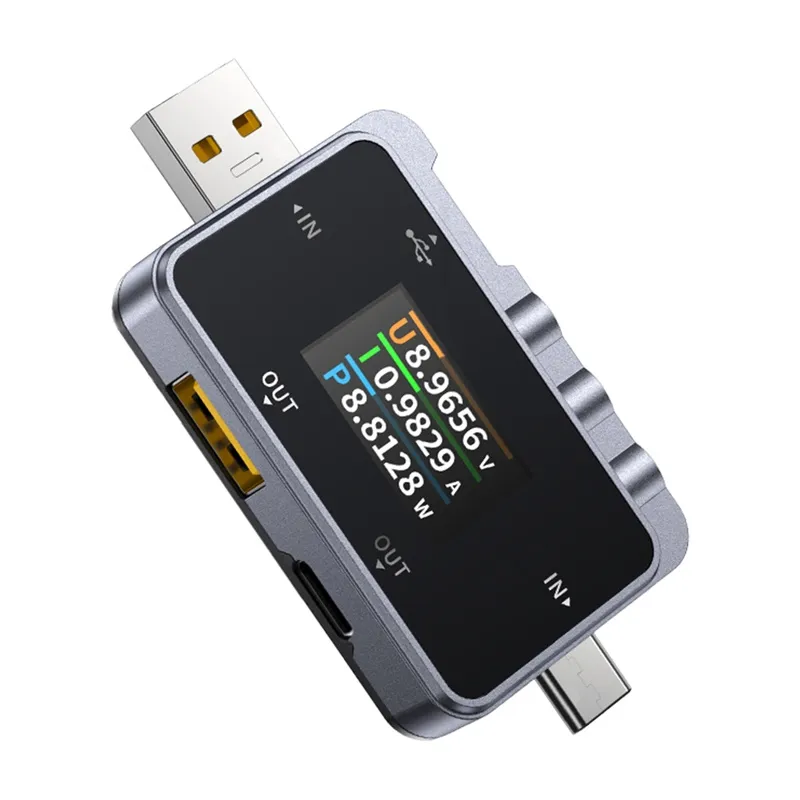

FNIRSI FNAC-28 USB-C USB-A 2-in-1 USB Tester

FNIRSI FNAC-28 USB-C USB-A 2-in-1 USB Tester

FNIRSI FNAC-28 ir daudzfunkcionāls USB-A un USB-C savienotāju testētājs, kas apvieno sprieguma, strāvas un jaudas mērīšanas funkcijas ar ātras uzlādes atbalstu vienā kompaktā ierīcē. Tas ir paredzēts lādētāju, kabeļu, barošanas banku un citu USB portu darbināmu ierīču testēšanai. Ar diviem mērījumu ieejām testētājs ļauj vienlaicīgi pārbaudīt uzlādes parametrus dažāda veida kabeļiem un ierīcēm, palielinot tā pielietojamību. Krāsainais OLED ekrāns reāllaikā attēlo visus svarīgos datus, tostarp ieejas spriegumu, strāvu un jaudu, kas pieejami caur intuitīvu izvēlni un funkciju pogām ierīcē.

Precīzi mērījumi un lielu slodžu apstrāde

Iebūvētais 16 bitu analogi-digitalais pārveidotājs (ADC) nodrošina augstu mērījumu precizitāti, kas ir būtiska laboratorijas un servisa testēšanā. Testētājs atbalsta strāvas slodzes līdz 6,5 A, un USB-C ports ļauj divvirzienu jaudas plūsmu. Šī iespēja ļauj ne tikai mērīt jaudas parametrus, bet arī analizēt jaudas pārraides kvalitāti abos virzienos, kas ir svarīgi ierīču testēšanai ar Power Delivery.

Automātiska ātras uzlādes protokolu identifikācija

FNAC-28 automātiski atpazīst galvenos ātras uzlādes protokolus, tostarp QC 2.0, QC 3.0, AFC, SCP, FCP, Apple 2.4A, VOOC, SVOOC un PE. Pieslēdzot lādētāju vai ierīci, testētājs parāda atbalstīto standartu sarakstu kopā ar sprieguma un strāvas vērtībām. Var aktivizēt uzlādes simulācijas, lai pārbaudītu lādētāja atbilstību konkrētiem standartiem un novērtētu faktiskās veiktspējas rādītājus.

Plašas mērījumu funkcijas

Kabeļu testēšanas funkcija var noteikt bojājumus, izmērīt kabeļa pretestību un novērtēt tā strāvas pārraides spēju. Testētājs arī simulē slodzes apstākļus, lai pārbaudītu kabeļa darbību reālas lietošanas laikā. Tas var veikt akumulatora kapacitātes testus, ierakstot laiku, strāvu un jaudas patēriņu. FNAC-28 automātiski saglabā līdz piecām mērījumu datu kopām, atvieglojot akumulatora nolietojuma novērtēšanu vai jaunu elementu testēšanu pirms uzstādīšanas.

Uzlabotas iestatījumu funkcijas

Ierīce ļauj regulēt displeja spilgtumu, gaidīšanas režīma laiku un temperatūras vienības izvēli (Celsija/Fārenheita). Tā atbalsta saskarnes valodas maiņu starp angļu un ķīniešu valodu. Testētājs var simulēt standarta uzlādes profilus, piemēram, Apple 2.4A vai DASH, ļaujot veikt pilnīgu barošanas pārbaudi bez papildu aprīkojuma. Dati tiek attēloti grafiski trīs režīmos: klasiskā reāllaika sprieguma un strāvas attēlošana, D+/D- līniju datu sprieguma analīze un sprieguma traucējumu analīze, lai noteiktu barošanas nestabilitāti.

Specifikācijas

• Ražotājs: FNIRSI
• Modelis: FNAC-28
• Displejs: 1.06 collas OLED
• Sprieguma uzraudzības diapazons: 4-24 V
• Sprieguma izšķirtspēja: 0.001 V
• Sprieguma mērījumu precizitāte: (0.2% + 2 cipari)
• Strāvas uzraudzības diapazons: 0-6.5 A
• Strāvas izšķirtspēja: 0.001 A
• Strāvas mērījumu precizitāte: (0.2% + 2 cipari)
• Jaudas uzraudzības diapazons: 0-156 W
• Jaudas izšķirtspēja: 0.001 W
• Jaudas mērījumu precizitāte: (0.2% + 2 cipari)
• Ierīces temperatūras mērīšana: Izšķirtspēja 1°C, precizitāte (1.2°C + 3 cipari)
• Datu atjaunošanas laiks: 1 sekunde
• Izmēri: 73 x 36 x 12 mm
• Svars: 21 g
